Электромагнитный импульс: просто о сложном. Электромагнитный импульс: понятие, описание, защита

Электромагнитный импульс (ЭМИ) -- поражающий фактор ядерного оружия, а также любых других источников ЭМИ (например молнии, специального электромагнитного оружия, короткого замыкания в электрооборудовании высокой мощности, или близкой вспышки сверхновой и т. д.). Поражающее действие электромагнитного импульса (ЭМИ) обусловлено возникновением наведённых напряжений и токов в различных проводниках. Действие ЭМИ проявляется, прежде всего, по отношению к электрической и радиоэлектронной аппаратуре. Наиболее уязвимы линии связи, сигнализации и управления. При этом может произойти пробой изоляции, повреждение трансформаторов, порча полупроводниковых приборов и т. п. Высотный взрыв способен создать помехи в этих линиях на очень больших площадях.

Природа электромагнитного импульса

Ядерный взрыв производит огромное количество ионизированных частиц, сильнейшие токи и электромагнитное поле, называемое электромагнитным импульсом (ЭМИ). На человека оно не оказывает никакого влияния (по крайней мере в пределах изученного), зато повреждает электронную аппаратуру. Большое количество ионов, оставшихся после взрыва, мешает коротковолновой связи и работе радаров. На образование ЭМИ очень значительное влияние оказывает высота взрыва. ЭМИ силен при взрыве на высотах ниже 4 км, и особенно силен при высоте более 30 км, однако менее значителен для диапазона 4-30 км. Это происходит из-за того, что ЭМИ образуется при несимметричном поглощении гамма-лучей в атмосфере. А на средних высотак как раз такое поглощение происходит симметрично и равномерно, не вызывая больших флуктуаций в распределении ионов. Зарождение ЭМИ начинается с чрезвычайно короткого, но мощного выброса гамма-лучей из зоны реакции. На протяжении ~10 наносекунд в виде гамма-лучей выделяется 0.3% энергии взрыва. Гамма-квант, сталкиваясь с атомом какого-либо газа воздуха выбивает из него электрон, ионизируя атом. В свою очередь этот электрон сам способен выбить своего собрата из другого атома. Возникает каскадная реакция, сопровождающаяся образованием до 30 000 электронов на каждый гамма-квант. На низких высотах, гамма-лучи, испущенные по направлению к земле, поглощаются ею, не производя большого количества ионов. Свободные электроны, будучи гораздо легче и проворнее атомов, быстро покидают область, в которой они зародились. Образуется очень сильное электромагнитное поле. Это создает очень сильный горизонтальный ток, искру, рождающую широкополосное электромагнитное излучение. В то же время, на земле, под местом взрыва, собираются электроны "заинтересовавшиеся" скоплением положительно заряженных ионов непосредственно вокруг эпицентра. Поэтому сильное поле создается и вдоль Земли.

И хотя в виде ЭМИ излучается очень незначительная часть энергии - 1/3x10-10, это происходит за очень короткий промежуток времени. Так что мощность, развиваемая им огромна: 100 000 МВт. На больших высотах происходит ионизация расположенных ниже плотных слоев атмосферы. На космических высотах (500 км) область такой ионизации достигает 2500 км. Максимальная ее толщина - до 80 км. Магнитное поле Земли закручивает траектории электронов в спираль, образуя мощный электромагнитный импульс на несколько микросекунд. В течении нескольких минут между поверхностью Земли и ионизированным слоем возникает сильное электростатическое поле (20-50 кВ/м), пока большая часть электронов не будет поглощена вследствие процессов рекомбинации. Хотя пиковая напряженность поля при высотном взрыве составляет всего 1-10% от наземного, на образование ЭМИ уходит в 100 000 больше энергии - 1/3x10-5 всей выделившейся, напряженность остается примерно постоянной под всем ионизированным районом.

Воздействие ЭМИ на технику. Сверхсильное электромагнитное поле индуцирует высокое напряжение во всех проводниках. ЛЭП будут фактически являться гигантскими антеннами, наведенное в них напряжение вызовет пробой изоляции и выход из строя трансформаторные подстанции. Выйдет из строя большинство специально не защищенных полупроводниковых приборов. В этом плане большую фору микросхемам даст старая добрая ламповая техника, которой нипочем ни сильная радиация, ни сильные электрические поля.

Проникающая радиация ядерного взрыва сильно ионизирует воздушную среду, что приводит к возникновению мощных электромагнитных полей, которые ввиду их кратковременного существования принято называть электромагнитным импульсом.

Электромагнитный импульс образуется в основном в результате комптоновского механизма, сущность которого заключается в следующем. Гамма-кванты взрыва, взаимодействуя с атомами окружающей среды, образуют медленные положительные ионы и быстрые электроны, которые движутся по направлению порождающих их гамма-квантов. В результате этого в окружающем пространстве возникают свободные электрические заряды, токи и поля. В свою очередь быстрые электроны также ионизируют среду, создавая медленные электроны и положительно заряженные ионы. В результате этого среда становится электропроводящей. Под действием электрического поля, созданного быстрыми электронами, медленные электроны начинают двигаться навстречу быстрым электронам, образуя ток проводимости.

При асимметричном выходе и распространении гамма-квантов, вызванном, например, границей раздела воздух-грунт при наземном ядерном взрыве, токи проводимости в ближней зоне (на расстоянии до нескольких километров от центра взрыва) замыкаются через грунт и порождают магнитное поле. При воздушных взрывах асимметрия в распределении гамма-квантов и соответственно порождаемых ими токов возникает в результате неоднородной плотности атмосферы по высоте, конструкции ядерного боеприпаса и ряда других причин. Изменяющиеся во времени электромагнитные поля способны распространяться за пределы источника, образуя поле излучения на больших расстояниях от центра взрыва.

Основными параметрами электромагнитного импульса, характеризующими его поражающее действие, являются изменения напряженностей электрического и магнитного полей во времени (форма импульса) и их ориентация в пространстве, а также величина максимальной напряженности поля (амплитуда импульса).

Электромагнитный импульс наземного ядерного взрыва в ближней зоне представляет собой одиночный импульсный сигнал с крутым фронтом и обладает длительностью до десятков миллисекунд. Длительность фронта импульса, характеризующая время, за которое поле нарастает до своего максимального значения, близка к времени протекания ядерных процессов, т. е. в типичных случаях она может иметь величину примерно 10-8 с. Амплитуда электрического поля в ближней зоне может быть до сотен киловольт на метр. Распространение электромагнитного поля в проводящей среде приводит к его сравнительно быстрому затуханию. Амплитуда импульса убывает пропорционально расстоянию от центра взрыва.

Для низких воздушных взрывов параметры электромагнитного импульса остаются примерно такими же, как и для наземных, но с увеличением высоты взрыва их амплитуды уменьшаются. Амплитуды электромагнитного импульса подземного и надводного ядерных взрывов значительно меньше амплитуд электромагнитного импульса взрывов в атмосфере, поэтому поражающее действие его при этих взрывах.практически не проявляется.

Поражающее действие электромагнитного импульса ядерного взрыва

Поражающее действие электромагнитного импульса ядерного взрыва на вооружение и военную технику проявляется в нарушении работоспособности радиоэлектронной аппаратуры и электротехнического оборудования. Степень поражающего действия зависит от параметров электромагнитного импульса, стойкости аппаратуры и характера взаимодействия ее с электромагнитными полями ядерного взрыва. На практике обычно различают непосредственное действие электромагнитного импульса на аппаратуру и воздействие на нее через коммуникационные линии. Наводимые на коммуникационных линиях токи и напряжения могут представлять опасность для аппаратуры и личного состава, находящихся на безопасных удалениях от воздействия других поражающих факторов ядерного взрыва

Уязвимыми к непосредственному воздействию электромагнитного импульса являются наиболее чувствительные элементы радиоэлектронной и электротехнической аппаратуры (магнитные сердечники, пьезоэлементы, электровакуумные и газоразрядные приборы и др.). В результате непосредственного воздействия электромагнитного импульса и в зависимости от типа элемента, а также особенностей его конструкции одни из них могут временно или полностью потерять работоспособность, другие - вносить существенные помехи в работу аппаратуры.

Так, для некоторых магнитных сердечников, изготовленных из марганцово-цинковых ферритов и работающих в слабых полях, характерно сравнительно длительное время восстановления магнитной проницаемости, достигающее 30 мин после воздействия импульсного магнитного поля. Изменение магнитной проницаемости сердечников влияет на величину индуктивности дросселей и катушек и, следовательно, на работоспособность аппаратуры в целом

В пьезоэлементах на длительное время изменяется частота кварцевого резонатора в результате поглощения энергии электромагнитного поля. Работоспособность электровакуумных и газоразрядных приборов может быть нарушена в результате возникновения на выводах напряжений и токов от воздействия электромагнитного импульса.

В общем случае нарушение нормальной работы радиоэлектронной и электротехнической аппаратуры в результате непосредственного воздействия электромагнитного импульса можно отнести к довольно редким явлениям, поскольку металлические кожухи самой аппаратуры, ограждающие конструкции сооружений, корпуса летательных аппаратов и т. п., в которых она размещается, значительно ослабляют поражающее действие электромагнитного импульса. Личный состав не поражается от непосредственного действия электромагнитного импульса. В наибольшей степени поражающее действие электромагнитного импульса на личный состав, радиоэлектронную и электротехническую аппаратуру проявляется от наведенных токов и напряжений в кабельных линиях и антенно-фидерных устройствах.

Особенно высокие напряжения и значительные токи наводятся в кабельных линиях и антенно-фидерных устройствах, расположенных за пределами экранированных объектов. Так, например, амплитудные значения напряжения на жилах кабельной линии относительно их металлопокрова при условии, если линия оказывается вблизи центра наземного взрыва, могут достигать десятков киловольт, а тока в металлопокрове кабеля - десятков килоампер.

Наведенные токи и напряжения могут превысить допустимые уровни для аппаратуры, подключенной к кабельным линиям и антенно-фидерным устройствам. В результате чего такая аппаратура, расположенная вне зоны действия других поражающих факторов, получит повреждения. Наведенные токи и напряжения могут приводить также к появлению ложных сигналов и к сбоям в работе радиоэлектронных систем.

На практике стойкость приборов к действию импульсных напряжений и токов обычно характеризуют пороговой энергией повреждения, предельной величиной и скоростью нарастания (крутизной) импульса напряжения (тока).

В общем случае различают необратимые и обратимые нарушения работоспособности аппаратуры от воздействия электромагнитного импульса. Необратимые нарушения могут быть следствием либо тепловой перегрузки, либо электрического перенапряжения.

В результате тепловой перегрузки могут наблюдаться следующие повреждения элементов аппаратуры:

• перегорание предохранительных вставок, резисторов;
• разрушение обкладок керамических конденсаторов и электродов маломощных разрядников;
• спекание контактов слаботочных реле;
• обрыв проводов в местах пайки (сварки);
• расплавление токоведущих и резистивных слоев полупроводниковых приборов.

Следствием электрического перенапряжения могут быть электрические пробои, которые характерны для конденсаторов, переходных штепсельных разъемов, контактных групп реле, изоляции кабельных изделий. Нередки случаи, когда эффекты электрического пробоя и тепловой перегрузки происходят вместе, взаимно влияют друг на друга.

К обратимым изменениям относятся временные сбои в работе аппаратуры. Обратимые изменения, как правило, имеют место при коротких импульсных напряжениях, энергия которых недостаточна для появления необратимых изменений.

Стойкость изделий радиоэлектронной техники и электротехники к воздействию импульсных напряжений (токов) в значительной степени отличается друг от друга. Так, например, для повреждения транзисторов и диодов требуется энергия от 10^-1 до 10^-8 Дж, для реле различных типов от 10^-1 до 10^-3 Дж, для электродвигателей и трансформаторов - более 10 Дж. В целом стойкость аппаратуры к воздействию импульсных (напряжений) зависит от стойкости комплектующих ее изделий.

По степени подверженности воздействию наведенных токов и напряжений радиоэлектронную и электротехническую аппаратуру условно разделяют на три группы:

• высокочувствительную (устройства и приборы на микромодулях и микросхемах);
• средней чувствительности (аппаратура, в состав которой входят слаботочные реле, электровакуумные приборы, транзисторы средней и большой мощности);
• низкочувствительную (аппаратура электросилового оборудования, электродвигатели и трансформаторы, автоматы, контакторы, реле и другие коммутационные и защитные аппараты силовых распределительных сетей).

В общем случае воздействие на аппаратуру и ее отказы зависят от параметров электромагнитного импульса, стойкости самой аппаратуры, электрофизических характеристик грунта (проводимость, диэлектрическая и магнитная проницаемость, пробивное напряжение), характеристик кабельных изделий и антенно-фидерных устройств, подключенных к аппаратуре. Однозначно оценить роль каждого из этих факторов, как правило, не представляется возможным, так как они сложным образом связаны между собой. Поэтому оценивать воздействие электромагнитного импульса на радиоэлектронные и электротехнические системы объектов необходимо отдельно для каждого конкретного случая с комплексным учетом действия всех этих факторов.

Эффективным способом защиты радиоэлектронной и электротехнической аппаратуры является применение металлических экранов, которые в значительной мере снижают параметры электромагнитного импульса в экранированной полости. Электромагнитные поля могут появиться внутри экрана из-за диффузии внешних полей через стенки экрана, проникновения через неоднородности в экране (отверстия, щели и т. п.), а также за счет токов, заносимых внутрь экрана по металлопокровам внешних кабельных линий и с антенно-фидерных устройств.

В целях повышения эффективности защиты аппаратуры, расположенной внутри реальных экранов, применяют следующие меры:

• отдельные части экрана соединяют сваркой, выполненной сплошным непрерывным швом;
• металлические покрытия дверей в сооружениях электрически соединяют с основным экраном;
• применяют специальные трубы (патрубки) для ввода кабельных линий в сооружения; при этом трубы приваривают к основному экрану;
• металлопокровы кабельных линий и антенно-фидерных устройств соединяют с внешним контуром заземления сооруже­ния или экраном сооружения с внешней его стороны;
• высокочувствительную аппаратуру размещают в центральной части экранированной полости;
• вентиляционные отверстия в экране оборудуют электромагнитной защитой в виде металлических коробов (волноводов) или металлической сетки, устанавливаемой на входе в отверстия.

Для защиты аппаратуры, подключенной к внешним кабельным линиям и антенно-фидерным устройствам, устанавливают разрядники, дренажные катушки; применяют полупроводниковые стабилитроны (опорные диоды) для защиты высокочувствительной радиоэлектронной аппаратуры. Используют кабели с малым сопротивлением металлопокровов, прокладывают параллельно с кабельными линиями защитные тросы и другие способы защиты.

Наведенные токи и напряжения могут представлять опасность для личного состава, находящегося в соприкосновении с электропроводящими коммуникациями.

Для защиты личного состава от поражающего действия наведенных токов и напряжений наряду с общими мероприятиями по обеспечению электробезопасности необходимо принимать следующие дополнительные меры: покрывать полы рабочих помещений изоляционным материалом; применять рациональное заземление, обеспечивающее выравнивание потенциалов между частями электроустановок, металлоконструкций, стоек с аппаратурой, щитов, блоков и т. д., которых одновременно может касаться личный состав; строго соблюдать требования техники безопасности по эксплуатации импульсных электроразрядных установок при проведении работ, связанных с выполнением профилактических мероприятий и ремонтом аппаратуры и кабельных линий

Что такое сверхсильные магнитные поля?

В науке для познания природы в качестве инструментов используются различные взаимодействия и поля. В ходе физического эксперимента исследователь, воздействуя на объект исследования, изучает отклик на это воздействие. Анализируя его, делают заключение о природе явления. Наиболее эффективным средством воздействия является магнитное поле, так как магнетизм – широко распространенное свойство веществ.

Силовой характеристикой магнитного поля является магнитная индукция. Далее приводится описание наиболее распространенных методов получения сверхсильных магнитных полей, т.е. магнитных полей с индукцией свыше 100 Тл (тесла).

Для сравнения ­–

• минимальное регистрируемое с помощью сверхпроводящего квантового интерферометра (СКВИД) магнитное поле – 10 -13 Тл;
• магнитное поле Земли – 0,05 мТл;
• сувенирные магниты на холодильник – 0,05 Тл;
• альнико (алюминий-никель-кобальт) магниты (AlNiCo) – 0,15 Тл;
• ферритовые постоянные магниты (Fe 2 O 3) – 0,35 Тл;
• самариево-кобальтовые постоянные магниты (SmCo) - 1,16 Тл;
• самые сильные неодимовые постоянные магниты (NdFeB) – 1,3 Тл;
• электромагниты Большого адронного коллайдера – 8,3 Тл;
• самое сильное постоянное магнитное поле (Национальная лаборатории сильных магнитных полей Флоридского университета) – 36,2 Тл;
• самое сильное импульсное магнитное поле, достигнутое без разрушения установки (Лос-Аламосская национальная лаборатория, 22 марта 2012 года) – 100,75 Тл.

В настоящее время исследования в области создания сверхсильных магнитных полей проводятся в странах – участниках «Megagauss Club» и обсуждаются на Международных конференциях по генерации мегагауссных магнитных полей и родственным экспериментам (гаусс – единица измерения магнитной индукции в системе СГС, 1 мегагаусс = 100 тесла).

Для создания магнитных полей такой силы необходима очень большая мощность, поэтому в настоящее время их получение возможно только в импульсном режиме, причем длительность импульса не превышает десятков микросекунд.

Разряд на одновитковый соленоид

Самым простым методом получения сверхсильных импульсных магнитных полей с магнитной индукцией в диапазоне 100...400 тесла является разряд ёмкостных накопителей энергии на одновитковые соленоиды (соленоид - это однослойная катушка цилиндрической формы, витки которой намотаны вплотную, а длина значительно больше диаметра).

Внутренний диаметр и длина используемых катушек обычно не превышают 1 см. Индуктивность их мала (единицы наногенри), поэтому для генерации в них сверхсильных полей требуются токи мегаамперного уровня. Их получают с помощью высоковольтных (10-40 киловольт) конденсаторных батарей с низкой собственной индуктивностью и запасаемой энергией от десятков до сотен килоджоулей. При этом время нарастания индукции до максимального значения не должно превышать 2 микросекунды, иначе разрушение соленоида произойдет раньше, чем будут достигнуто сверхсильное магнитное поле.

Деформация и разрушение соленоида объясняются, что из-за резкого возрастания тока в соленоиде существенную роль играет поверхностный («скин») эффект - ток концентрируется в тонком слое на поверхности соленоида и плотность тока может достигать очень больших величин. Следствием этого является возникновение в материале соленоида области с повышенными температурой и магнитным давлением. Уже при индукции 100 тесла поверхностный слой катушки, выполненный даже из тугоплавких металлов, начинает плавиться, а магнитное давление превышает предел прочности большинства известных металлов. С дальнейшим ростом поля область плавления распространяется вглубь проводника, а на его поверхности начинается испарение материала. В итоге происходит взрывообразное разрушение материала соленоида («взрыв скин-слоя»).

Если же величина магнитной индукции превышает значение 400 тесла, то такое магнитное поле обладает плотностью энергии, сравнимой с энергией связи атома в твёрдых телах и намного превышает плотность энергии химических взрывчатых веществ. В зоне действия такого поля происходит, как правило, полное разрушение материала катушки со скоростью разлета материала витка до 1 километра в секунду.

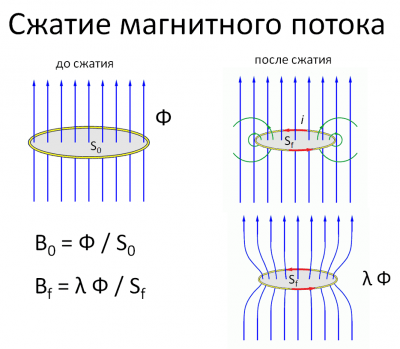

Метод сжатия магнитного потока (магнитная кумуляция)

Для получения максимального магнитного поля (до 2800 Тл) в условиях лаборатории применяется метод сжатия магнитного потока (магнитная кумуляция ).

Внутри проводящей цилиндрической оболочки (лайнера ) с радиусом r 0 и сечением S 0 создается аксиальное стартовое магнитное поле с индукцией B 0 и магнитным потоком Ф = B 0 S 0 и. Затем лайнер симметрично и достаточно быстро сжимается внешними силами, при этом его радиус уменьшается до r f и площадь сечения до S f . Пропорционально площади сечения уменьшается и магнитный поток, пронизывающий лайнер. Изменение магнитного потока в соответствии с законом электромагнитной индукции вызывает возникновение в лайнере индуцированного тока, создающего магнитное поле, стремящееся компенсировать уменьшение магнитного потока. При этом магнитная индукция соответственно увеличивается до значения B f = B 0 *λ* S 0 / S f , где λ – коэффициент сохранения магнитного потока.

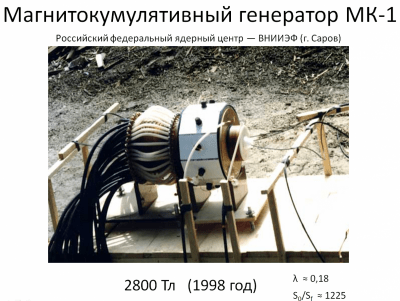

Метод магнитной кумуляции реализован в устройствах, получивших название магнитокумулятивных (взрывомагнитных) генераторов . Сжатие лайнера осуществляется давлением продуктов взрыва химических взрывчатых веществ. Источником тока для создания начального магнитного поля служит конденсаторная батарея. Основоположниками исследований в области создания магнитокумулятивных генераторов были Андрей Сахаров (СССР) и Кларенс Фоулер (США).

В одном из опытов в 1964 году на магнитокумулятивном генераторе МК-1 в полости диаметром 4 мм удалось зарегистрировать рекордное поле 2500 Тл. Однако неустойчивость магнитной кумуляции явилась причиной невоспроизводимого характера взрывной генерации сверхсильных магнитных полей. Стабилизация процесса магнитной кумуляции возможна при сжатии магнитного потока системой последовательно включаемых коаксиальных оболочек. Такие устройства называют каскадными генераторами сверхсильных магнитных полей. Их основное достоинство заключается в том, что они обеспечивают стабильность работы и высокую воспроизводимость сверхсильных магнитных полей. Многокаскадная конструкция генератора МК-1, использующая 140 кг взрывчатого вещества, обеспечивающих скорость сжатия лайнера до 6 км/с, позволила получить в 1998 году в Российском федеральном ядерном центре рекордное в мире магнитное поле 2800 тесла в объеме 2 см 3 . Плотность энергии такого магнитного поля более чем в 100 раз превышает плотность энергии самых мощных химических взрывчатых веществ.

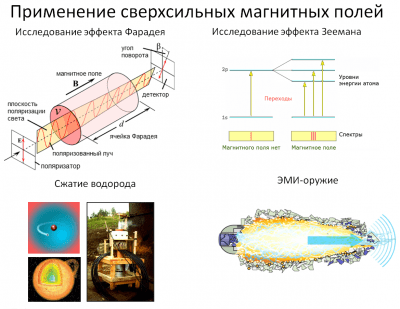

Применение сверхсильных магнитных полей

Начало использованию сильных магнитных полей в физических исследованиях было положено трудами советского физика Петра Леонидовича Капицы в конце 1920-х годов. Сверхсильные магнитные поля применяются в исследованиях гальваномагнитных, термомагнитных, оптических, магнитно-оптических, резонансных явлений.

Они применяются, в частности:

что такое ЭЛЕКТРОМАГНИТНЫЙ ИМПУЛЬС?

1. Ну чего так вс усложнять то?
   Электро-магнитным он называется потому, что электрическая составляющая неразрывно связана с магнитной. Это как радио-волна. Только в последнем случае - это последовательность электромагнитных импульсов в виде гармонических колебаний.
   А тут - всего один импульс.
   Чтобы его получить, надо в точке пространства создать заряд, положительный или отрицательный. Поскольку мир полей дуален, то нужно создавать 2 разноимнных заряда в разных местах.
   Вряд ли возможно сделать такое в течение времени равном нулю.
   Однако можно например подсоединить конденсатор к антенне. Но в данном случае сработает резонансная природа антенны. И опять таки мы получим не единственный импульс а колебания.
   В бомбе скорее всего тоже не единичный электромагнитный импульс а импульс электромагнитного колебания.
2. Электромагнитный импульс ядерного взрыва представляет собой мощное кратковременное электромагнитное поле с длинами волн от 1 до 1000м и более, возникающее в момент взрыва, которое наводит сильные электрические напряжения и токи в проводниках различной протяженности в воздухе, земле, на технике и других объектах (металлические опоры, антенны, провода линий связи и электропередач, трубопроводы и т. п.) .
   При наземном и низком воздушном взрывах поражающее воздействие электромагнитного импульса наблюдается на расстоянии нескольких километров от центра взрыва. При высотном ядерном взрыве могут возникнуть электромагнитные поля в зоне взрыва и на высотах 20 - 40км от поверхности земли.
   Электромагнитный импульс характеризуются напряженностью поля. Напряженность электрического и магнитного полей зависит от мощности, высоты взрыва, расстояния от центра взрыва и свойств окружающей среды.
   Поражающее действие электромагнитного импульса проявляется, прежде всего, по отношению к радиоэлектронной и электротехнической аппаратуре, находящейся на вооружении, военной технике и других объектах.
   Под действием электромагнитного импульса в указанной аппаратуре наводятся электрические токи и напряжения, которые могут вызвать пробой изоляции, повреждение трансформаторов, порчу полупроводниковых приборов, перегорание плавких вставок и других элементов радиотехнических устройств.
   Защита от электромагнитного импульса достигается экранированием линий электроснабжения, а также аппаратуры. Все наружные линии должны быть двухпроводными, хорошо изолированными от земли, с плавкими вставками.
   Начало эпохи информационных войн, ознаменовалось появлением новых видов оружия электромагнитного импульса (ЭМИ) и радиочастотного. По принципу поражающего действия оружие ЭМИ имеет много общего с электромагнитным импульсом ядерного взрыва и отличается от него, среди прочего, более короткой длительностью. Разработанные и испытанные в ряде стран неядерные средства генерации мощного ЭМИ способны создавать кратковременные (в несколько наносекунд) потоки электромагнитного излучения, плотность которых достигает предельных значений относительно электрической прочности атмосферы. При этом чем короче ЭМИ, тем выше порог допустимой мощности генератора.
   По мнению аналитиков, наряду с традиционными средствами радиоэлектронной борьбы использование ЭМИ- и радиочастотного оружия для нанесения электронных и комбинированных электронно-огневых ударов с целью вывода из строя радиоэлектронных средств (РЭС) на расстояниях от сотен метров до десятков километров может стать одной из основных форм боевых действий в ближайшем будущем. Кроме временного нарушения функционирования РЭС, допускающего последующее восстановление их работоспособности, ЭМИ-оружие может осуществлять физическое разрушение (функциональное поражение) полупроводниковых элементов РЭС, в том числе находящихся в выключенном состоянии.
   ОтметиМ поражающее действие мощного излучения ЭМИ-оружия на электротехнические и электроэнергетические системы вооружения и военной техники (ВВТ) , электронные системы зажигания двигателей внутреннего сгорания. Токи, возбуждаемые электромагнитным полем в цепях электро- или радиовзрывателей, установленных на боеприпасах, могут достигать уровней, достаточных для их срабатывания. Потоки высокой энергии в состоянии инициировать детонацию взрывчатых веществ (ВВ) боеголовок ракет, бомб и артиллерийских снарядов, а также неконтактный подрыв мин в радиусе 5060 м от точки подрыва ЭМИ-боеприпаса средних калибров (100120 мм) .
   В отношении поражающего действия ЭМИ-оружия на личный состав- эффект временного нарушения адекватной сенсомоторики человека, возникновения ошибочных действий в его поведении и даже потери трудоспособности. Негативные проявления воздействия мощных сверхкоротких СВЧ-импульсов не обязательно связаны с тепловым разрушением живых клеток биологических объектов. Поражающим фактором зачастую является высокая напряженность наведенного на мембранах клеток электрического поля.
3. Это всплеск электрического и магнитного поля. Т. к. свет - тоже электромагнитная волна, то и вспышка света - тоже электромагнитный импульс.
4. Всплеск электромагнтных волн - намного превышающий естественный электромагнитный фон Земли
5. удар током
6. Один из поражающих факторов ядерного взрыва....
7. Электромагнитный импульс (ЭМИ) поражающий фактор ядерного оружия, а также любых других источников ЭМИ (например молнии, специального электромагнитного оружия или близкой вспышки сверхновой и т. д.) . Поражающее действие электромагнитного импульса (ЭМИ) обусловлено возникновением наведнных напряжений и токов в различных проводниках. Действие ЭМИ проявляется, прежде всего, по отношению к электрической и радиоэлектронной аппаратуре. Наиболее уязвимы линии связи, сигнализации и управления. При этом может произойти пробой изоляции, повреждение трансформаторов, порча полупроводниковых приборов, порча компьютеров/ноутбуков и сотовых телефонов и т. п. Высотный взрыв способен создать помехи в этих линиях на очень больших площадях. Защита от ЭМИ достигается экранированием линий энергоснабжения и аппаратуры

Электромагнитный импульс (ЭМИ) – это естественное явление, вызванное резким ускорением частиц (в основном, электронов), которое приводит к возникновению интенсивного всплеска электромагнитной энергии. Повседневными примерами ЭМИ могут служить следующие явления: молния, системы зажигания двигателей внутреннего сгорания и солнечные вспышки. Несмотря на то, что электромагнитный импульс способен вывести из строя электронные устройства, данную технологию можно применить для целенаправленного и безопасного отключения электронных устройств или для обеспечения безопасности персональных и конфиденциальных данных.

Шаги

Создание элементарного электромагнитного излучателя

Соберите необходимые материалы. Для создания простейшего электромагнитного излучателя вам понадобится одноразовый фотоаппарат, медная проволока, резиновые перчатки, припой, паяльник и железный прут. Все эти предметы можно приобрести в ближайшем строительном магазине.

• Чем толще проволоку вы возьмете для эксперимента, тем мощнее получится итоговый излучатель.
• Если вы не сможете найти железный прут, можете заменить его стержнем из неметаллического материала. Однако обратите внимание, что подобная замена негативно скажется на мощности производимого импульса.
• В ходе работы с электрическими деталями, способными удерживать заряд, или при пропускании электрического тока через объект, мы настоятельно рекомендуем надевать резиновые перчатки, дабы избежать возможного электрического удара.

1. Соберите электромагнитную катушку. Электромагнитная катушка – это устройство, которое состоит из двух отдельных, но в то же время взаимосвязанных деталей: проводника и сердечника. В данном случае в качестве сердечника будет выступать железный прут, а в качестве проводника – медная проволока.

   Припаяйте концы электромагнитной катушки к конденсатору. Конденсатор, как правило, имеет вид цилиндра с двумя контактами, а найти его можно на любой монтажной плате. В одноразовом фотоаппарате такой конденсатор отвечает за вспышку. Перед отпаиванием конденсатора обязательно вытащите батарейку из фотоаппарата, иначе вас может ударить током.

   Найдите безопасное место для тестирования своего электромагнитного излучателя. В зависимости от задействованных материалов, эффективный радиус действия вашего ЭМИ будет составлять примерно один метр в любом направлении. Как бы то ни было, любая электроника, попавшая под ЭМИ, будет уничтожена.

   • Не забывайте, что ЭМИ воздействует на все без исключения устройства в радиусе поражения, начиная от аппаратов жизнеобеспечения, вроде кардиостимуляторов, и заканчивая мобильными телефонами. Любой ущерб, причиненный этим устройством посредством ЭМИ, может повлечь за собой юридические последствия.
   • Заземленная площадка, вроде пня или пластмассового стола, является идеальной поверхностью для тестирования электромагнитного излучателя.

2. Найдите подходящий объект для испытаний. Так как электромагнитное поле воздействует лишь на электронику, подумайте о приобретении какого-то недорогого устройства в ближайшем магазине электроники. Эксперимент можно считать успешным, если после активации ЭМИ электронное устройство перестанет работать.

   • Множество магазинов канцелярских товаров торгуют достаточно недорогими электронными калькуляторами, с помощью которых вы можете проверить эффективность созданного излучателя.

3. Вставьте батарейку обратно в камеру. Для восстановления заряда необходимо пропустить через конденсатор электричество, которое впоследствии обеспечит вашу электромагнитную катушку током и создаст электромагнитный импульс. Поместите объект для испытаний как можно ближе к ЭМ излучателю.

   Дайте конденсатору зарядиться. Позвольте батарейке снова зарядить конденсатор, отсоединив его от электромагнитной катушки, затем уже в резиновых перчатках или пластиковыми щипцами снова их соедините. Работая голыми руками, вы рискуете получить удар током.

   Включите конденсатор. Активация вспышки на камере высвободит накопленное в конденсаторе электричество, которое при прохождении через катушку создаст электромагнитный импульс.

   Создание портативного устройства ЭМ излучения

   1. Соберите все необходимое. Создание портативного устройства ЭМИ пройдет более гладко, если при себе у вас будут все необходимые инструменты и компоненты. Вам понадобятся следующие предметы:

      Вытащите монтажную плату из фотоаппарата. Внутри одноразового фотоаппарата находится монтажная плата, которая и отвечает за его функционал. Для начала вытащите батарейки, а затем уже и саму плату, не забыв при этом отметить положение конденсатора.

      • Работая с фотоаппаратом и конденсатором в резиновых перчатках, вы тем самым обезопасите себя от возможного электрического удара.
      • Конденсаторы, как правило, имеют вид цилиндра с двумя контактами, прикрепленными к плате. Это одна из важнейших деталей будущего устройства ЭМИ.
      • После того как вы вытащите батарейку, щелкните пару раз фотоаппаратом, чтобы израсходовать накопленный заряд в конденсаторе. Из-за накопленного заряда вас в любой момент может ударить током.

   2. Обмотайте медную проволоку вокруг железного сердечника. Возьмите достаточное количество медной проволоки, чтобы равномерно идущие витки могли полностью покрыть железный сердечник. Также убедитесь, чтобы витки плотно прилегали друг к другу, иначе это негативно скажется на мощности ЭМИ.

      • Оставьте небольшое количество провода на краях обмотки. Они нужны, чтобы подсоединить к катушке остальную часть устройства.

   3. Нанесите изоляцию на радиоантенну. Радиоантенна послужит в качестве рукоятки, на которой будут закреплены катушка и плата от фотоаппарата. Оберните основание антенны изолентой, дабы уберечься от удара током.

      Закрепите плату на плотном куске картона. Картон послужит в качестве еще одного слоя изоляции, который убережет вас от неприятного электрического разряда. Возьмите плату и изолентой закрепите ее на картоне, но так, чтобы она не закрывала дорожки электропроводящей цепи.

      • Закрепите плату лицевой стороной вверх, чтобы конденсатор и его проводящие дорожки не контактировали с картоном.
      • На картонной подложке для печатной платы также должно хватить достаточно места для батарейного отсека.

   4. Закрепите электромагнитную катушку на конце радиоантенны. Поскольку для создания ЭМИ электрический ток должен пройти через катушку, неплохо бы добавить второй слой изоляции, поместив небольшой кусочек картона между катушкой и антенной. Возьмите изоленту и закрепите катушку на куске картона.

      Припаяйте источник питания. Найдите на плате разъемы для батарейки и соедините их с соответствующими контактами батарейного отсека. После этого можете закрепить все это дело изолентой на свободном участке картонки.

      Подсоедините катушку к конденсатору. Необходимо припаять края медной проволоки к электродам вашего конденсатора. Между конденсатором и электромагнитной катушкой также следует установить переключатель, который бы управлял потоком электроэнергии между этими двумя компонентами.
