Установка замка в паз дверной. Как врезать замок в межкомнатную дверь: пошаговая инструкция

Если установка двери довольно кропотливое занятие, то врезка замков в деревянную дверь требует меньшей подготовки и, при определённой сноровке, посильна каждому. Существует большое количество дверных замков, как для установки во входную дверь, так и в межкомнатную. В этой статье мы расскажем, как производится врезка замков в деревянную дверь. В нашем случае дверь межкомнатная, поэтому используются замки для внутреннего использования. Такие замки бывают различного дизайна и сложности, но есть те, что используются чаще всего, их мы и рассмотрим. Для врезки замка нам понадобятся стандартные инструменты, которые есть практически у каждого. Поискать или дополнительно купить придется разве что кольцевую пилу и перьевое сверло.

Врезка замков в деревянную дверь: материалы и инструменты

Рулетка
Дрель
Кольцевая пила
Перьевое сверло
Стамеска
Карандаш
Линейка
Отвертка

Врезка замков в деревянную дверь: технология

Чтобы произвести врезку замков в деревянную дверь, первоначально необходимо сделать определённые отметки мест для сверления отверстий. Первая отметка по высоте. Здесь существует много споров, на каком именно расстоянии от пола должна располагаться ручка замка. И споры эти родились из инструкций к замкам, где каждый производитель указывает различное расстояние. В основном эта цифра или 95 или 100 см. Чтобы определиться я дам вам в этом совет. Высота замка напрямую зависит от роста тех, кто будет им пользоваться! Соответственно, если человек имеет рост ниже среднего, то удобнее ему будет иметь ручку на двери в 95 см, а то и в 90 а если же человек высокий, то, естественно, замок должен находиться не ниже 100см.

Итак, с этим мы разобрались и на примере мы отметим высоту в 95 см.

Отмечается она от нижнего края полотна. Следующая отметка в 6 см будет от торца двери.

Пересечение этих отметок и будет первым местом сверления.

Отверстие мы будем делать кольцевой пилой из набора по врезке замка с использованием дрели или шуруповёрта.

Глубина кольцевой пилы небольшая и потому просверливает она только до середины полотна. Это сделано для того, чтобы не было сквозных сверлений, из-за которых может повредиться облицовка двери. Продолжить работу нужно с противоположной стороны.

На торце полотна и высверливаем её перьевым сверлом (в простонародье «пером») из того же набора по врезке замка.

После этого нужно примерить защёлку (фото 8) и, если она свободно входит и не требует дополнительного расширения на 1-2 мм, обвести её острым лезвием ножа

и получившуюся метку углубить так,

чтобы крепёжная часть защёлки была вровень с торцом двери.

Крепится она на 2 шурупа, но перед этим под них необходимо просверлить отверстия на 3 мм для предотвращения трещин в древесине.

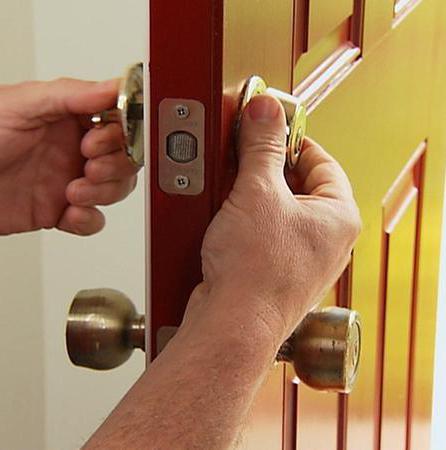

После этого скрепляем ручки замка.

Крепятся они, стягиваясь друг с другом посредством 2-х длинных винтов, проходя насквозь одной из частей.

После этого, открываем дверь и, прикладывая ответную планку к предполагаемому месту крепления, обводим так же ножом.

По получившейся отметке вырезаем гнездо глубиной равной толщине ответной планки,

т.е. сидеть она должна вровень со стойкой, так же как была врезана защёлка.
После этого отмечаем отверстия для крепления планки

и, приложив декорирующий короб ровно по центру,

даём отметки для его врезки.

После проделанной работы нужно вставить короб в вырезанное гнездо

и обвести его по краям.

Для сокращения работы можно уменьшить периметр врезания путём уменьшения его на самом коробе, как это сделал я. Так же можно и вовсе вырезать ушки короба, при этом это никак не повлияет на качество врезки.

По полученным отметкам нужно стамеской углубить короб на его толщину, при этом так же, не забывая и места под крепление шурупов.

ответную планку,

высверлить вышеупомянутым сверлом на 3 мм отверстия

и затянуть шурупами.

Последнее, что нужно сделать - это проверить люфт. Дверь должна плотно закрываться. Если люфт присутствует, его можно отрегулировать при помощи язычка ответной планки, постепенно её отгибая.

И ещё: если замок от производителя плохо смазан, смажьте его во время сборки.

Дерево — материал, который относительно легко поддается обработке. Поэтому вставить замок в такую дверь значительно проще, чем в металлическую. Для того, чтобы правильно врезать замок, нам необходимо выполнить определенную последовательность действий:

Выбрать оптимальный замок для двери;
Подготовить весь необходимый инструмент;
Произвести установку аккуратно и правильно.

Выбор оптимального замка для деревянной двери

Итак, нам нужно выбрать хороший замок, который сможет устроить нас по всем пунктам. Проблема заключается в том, что выбор весьма велик. Замки различаются между собой по способу монтажа, по типу, по уровню безопасности, по производителю в конце концов.

Сам заголовок нашей статьи предполагает использовать замок, который можно врезать в тело двери. Этот вариант используется как для входной, так и для межкомнатной двери. Согласитесь, если замок спрятан в дверном полотне, а снаружи находится только замочная скважина, это выглядит аккуратно и красиво.

Перейдем к типу механизма нашего замка. Подробно типы замков описаны в ссылке на статью, которую мы приложили выше. Вкратце можно сказать, что для наших целей подойдет замок с защелкой (в случае установки на межкомнатную дверь) и замок с ригелем (если ставить на входную).

Подготовка необходимого инструмента

Как говорится, инструмент — пол дела. В нашем случае понадобится вот такой список:

Отвертка (с различными битами);
Молоток;
Стамеска;
Напильник (плоский и круглый);
Дрель;
Сверла по дереву различного диаметра (перья);
Коронки по дереву (делать отверстия большого диаметра);
Измерительный инструмент (рулетка, линейка, угольник);
Простой карандаш.

Для установки врезного замка этих инструментов должно быть достаточно.

Установка врезного замка в деревянную дверь

Устанавливают замок обычно на высоте 1 метр +/- 10 см.

Для того, чтобы выполнить врезку, выполняем такие действия:

На торце дверного проема карандашом отметить расположение замка. Для этого приложить замок задней стороной к торцу двери и обвести. Прямоугольник должен располагаться равноудаленно от краев полотна.
Берем сверло, диаметр которого немного меньше толщины замка (или совпадает, но не больше).
Измеряем ширину замка. Она будет являться глубиной сверления. Можно отметить маркером на сверле этот размер.
Высверливаем отмеченный прямоугольник на двери заданной глубиной.

Для того , чтобы с установкой не возникло проблем, необходимо строго следить за тем, чтобы дрель располагалась перпендикулярно двери.

После того, как сверление закончено , необходимо подровнять края паза. Для этого используем стамеску и молоток. Главное все делать аккуратно, чтобы не выбить лишнюю древесину.

Для проверки вставляем замок в паз. Он должен входить плотно, до конца паза. Если замок не сел до конца, продолжаем работать стамеской.

Если замок сел , карандашом обводим накладку замка. Затем вырубаем древесину на толщину накладки. При монтаже замка она должна быть вровень с торцом двери.

Следующий шаг очень важен . Нам необходимо точно разметить положение замочной скважины и дверной ручки, чтобы просверленные отверстия совпадали с отверстиями в замке внутри двери. Для этого пригодится линейка, угольник и карандаш.

Просверливаем отверстия , вставляем замок. Если все сошлось, прикручиваем замок саморезами. Если не сошлось, покупаем новую дверь 🙂 Шутка, работаем стамеской или круглым напильником.

Теперь нужно вставить в замок личинку и закрепить её специальным болтом, который идет в комплекте.

Проверяем, хорошо ли работает замок . На этом этапе проблемы могут возникнуть только в том случае, если имеется заводской брак (имеется ввиду, что предыдущие этапы были выполнены аккуратно и правильно).

Теперь можно установить дверную ручку и закрепить её.

Осталось только подготовить дверной косяк. Для этого можно использовать линейку и карандаш, а можно использовать красящие вещества, которые наносятся на ригель. Затем при закрытой двери открываем и закрываем замок ключом. На дверном косяке остаются следы от ригеля.

Измеряем глубину ригеля , отмечаем её на сверле и засверливаем на заданную глубину дверной косяк.

Берем ответную планку , прикладываем её к нужному месту, отмечаем карандашом и выдалбливаем древесину на глубину планки. Она должна, опять же, быть вровень с плоскостью косяка.

Несмотря на широчайший ассортимент дверей , практически все они продаются без дверных петель и замков . Расскажем , как врезать замок в межкомнатную дверь из МДФ своими руками . В нашем случае врезались нажимные ручки с замком и фиксатором защелки .

Чтобы врезать замок в дверь , потребуются следующие материалы :

Работа начинается с того , что производится разметка на двери .

Разметка положения замка на межкомнатной двери

Расстояние от пола до дверной ручки будет составлять примерно метр . К двери с наружной стороны прикладывается замок и отмечается место , где будет установлен механизм замка – там для него будет соответствующий паз . По его границам отмечают карандашом 2 горизонтальные линии и одну осевую между горизонтальными . Также разметьте и ширину паза . Это значение равно толщине замкового механизма .

Следующий этап – выборка отверстия для замка .

Начерченный прямоугольник удаляется с помощью ручного фрезера или стамески . Можно также воспользоваться дрелью .
Примерив замок , отверстие нужно довести до необходимого размера , чтобы паз соответствовал размерам замка .

Следующий этап – установка замка в дверь и его фиксация .

Вставьте замок , проверьте вертикальность его положения и наметьте места для саморезов , на которые будет крепиться лицевая планка . Аккуратно просверлите нужные отверстия и закрутите саморезы . Убедитесь , что замок надежно закреплен и не шатается .

Затем утопите лицевую планку замка заподлицо с дверной кромкой . Ножом надо сделать надрез по линии планки , так чтобы от него остался след . После этого извлекаем саморезы , затем замок и выбираем стамеской полотно по этому следу на глубину планки . При этом примерки замка , следя за тем , за положением уровня планки относительно полотна — она не должна уйти вглубь полотна , но и выпирать тоже не должна .

Кстати, вы можете узнать не только то, как врезать замок в межкомнатную дверь своими руками, но и то, как и как правильно навесить . Все эти моменты очень важны для того, чтобы дверь хорошо открывалась и закрывалась.

Установка ручек и фиксатора защелки

Размечаем отверстия под розетки ручек и фиксатор защелки с помощью шила .

После этого необходимо просверлить сверлом №5 в двери сквозные отверстия . Начинаем сверлить сначала с одной стороны , а после – со второй , не допуская образования сколов Затем сверлом большего диаметра высверлить отверстия. Просверленные отверстия надо очистить от опилок .

Затем надо вставить замок в дверь закрепить лицевую планку саморезами . После чего установить ручки и фиксаторы и зафиксировать их саморезами .

Далее прикрутить саморезами крепежную розетки ручки .

И установить декоративную накладку .

По этой же схеме , устанавливается и ручка фиксатора .

Затем проверяем , как работает механизм .

И последний этап :

Установка на коробке двери ответной планки

На место врезки планки, в которую будет заходить язычок замка, на дверь наклеваем скотч . Закрываем дверь размечаем положение язычка карандашом . Открываем дверь и в соответствии с отметками размечаем положение ответной планки .

Используя сверло и стамеску , по размеченным размерам планки выбираем материал .

Затем планку вставляют , слегка фиксируют саморезами и производят регулировку так , чтобы закрытая дверь была плотно зафиксирована , язычком в ответной планке . Для этого планку снимают , регулируют и ставят на место . После чего саморезы окончательно закручиваются .

Теперь, когда вы знаете, как врезать замок в межкомнатную дверь, вы можете сделать эту работу своими руками, а не приглашать мастеров, которым за эту работу надо будет платить.

(Visited 599 times, 1 visits today)

С чем в жизни только не приходится сталкиваться, а тем, кто затевает ремонт, следует готовиться и к неожиданностям. Если вы затеяли капитальный ремонт дома, то приготовьтесь к тому, что врезка замков тоже падет на ваши плечи, если только не отдать это дело в руки опытного мастера. Учитывая, что стоимость работ в мастерской обходится недешево, а цена врезки замка в деревянную дверь стартует с 3 000 рублей, то лучше, поэкспериментировав на старой двери, сделать дверное полотно функциональным самостоятельно. О том, как это реализовать, поговорим далее.

Инвентарь для врезки замка в дверное полотно

Решив, что такая работа вам нипочем, подготовьте необходимый набор инструментов. Выбор инвентаря зависит от технологии врезки замка: профессиональная - при использовании высокоскоростного инструмента, любительская - при помощи молотка и зубила. Вы можете выбрать любую или даже отдать предпочтение врезке замков в деревянные двери в мастерской, где работу сделают быстрее, надежнее и качественнее.

Для работы в домашних условиях понадобится:

ручной фрезер - используется для качественной и высокоточной выборки посадочного углубления для планки замка в торцевой части дверного полотна. Работая на высоких оборотах, инструмент эффективно справляется с задачей, не повреждая декоративное покрытие двери;
молоток пригодится в любом случае, независимо от выбора типа обработки;
набор стамесок разной ширины. Используются для вырезания посадочного отверстия планки замка. Качество врезки замка в деревянную дверь в этом случае напрямую зависит от опыта работы и навыков мастера;
шуруповерт или дрель - для высверливания отверстий;
набор отверток - пригодится для вкручивания саморезов и крепления замка;
по дереву, которые подбираются для дрели при высверливании посадочных пазов;
рулетка.

Это все, что понадобится, чтобы врезка замка в деревянную дверь прошла качественно и успешно. Теперь предстоит ознакомиться с правилами работы с инструментом и этапами выполнения монтажа замка в дверную конструкцию.

Инструкция по своими руками

Ознакомьтесь с поэтапным выполнением работ по врезке замка в Подробная инструкция представлена ниже.

Подготовка

Определитесь с местом расположения двери, разберитесь, с какой стороны будут монтированы петли, а с какой - замок.
Разместите дверное полотно в удобном положении, разметьте место установки, отступив от нижнего края полотна 850-900 мм.
Наметьте центр торца двери - поставьте две отметки и подведите черту, обозначающую ось монтажа сердцевины замка. Это ваш ориентир.

Разметка

Возьмите замок и измерьте его длину, точнее той части, которая врезается в полотно. Примените формулу, согласно которой длину замка поделите пополам и отложите получившееся число в сантиметрах от точки монтажа ручки (850-900 мм от нижнего торца двери) в обе стороны, по поперечной центральной осевой линии. Этот промежуток и есть область врезки замка в деревянную дверь.
Аккуратно высверлите посадочное отверстие для замочной конструкции в торцевой части дверного полотна.
Измерьте при помощи рулетки ширину врезаемой части замка.

Врезка замка

Подберите сверло необходимого диаметра и установите его на дрель или шуруповерт. Диметр сверла должен быть на 1 мм больше, чем ширина врезаемой части замка.
Просверлите посадочную площадку для замка. Установите острие сверла на одну из крайних точек, затем, переставив выше, углубляйтесь до 1 см. После отступите еще около половины диаметра сверла и сделайте отверстие на 1 см глубже предыдущего. Следуя прямой линии, углубляйте отверстия, пока не дойдете до крайней верхней точки. Процедуру повторяют до тех пор, пока углубление для замка не будет полностью высверлено.

Врезка потая

Затем замок вставляют и отмечают потай для декоративной планки конструкции, обведя его карандашом. Выньте замок.
Вырежьте потай. С использованием ручного фрезера получится аккуратное ровное углубление. Если такой техники в доме нет, вооружитесь молотком и стамеской. Установите последнюю в положение, перпендикулярное торцевой части двери, и сделайте зарубки по всему периметру потаи. Выдолбите в торце углубление, равное толщине декоративной планки замочной конструкции.

Не забывайте об аккуратности при врезке замка в деревянную дверь фрезером. Покрытие дверного полотна тонкое и нежное - его очень легко повредить.

Подготовка отверстий под дверную ручку

Теперь перед мастером стоит задача подготовить отверстия для ручки и секрета замка (при его наличии).

Сначала сделайте разметку. Центры отверстий из замка перенесите на дверное полотно, пользуясь рулеткой для измерения и карандашом для отметок.
Установите перо на дрель, выбрав сверло большего диаметра, и просверлите сквозные отверстия.
Как только кончик сверла покажется с противоположной стороны, выключите шуруповерт и переместитесь на другую сторону. Повторите данную процедуру с точностью наоборот.

Запомните, что при просверливании отверстий только с одной стороны высок риск повреждения внешней отделки дверного полотна. Потому лучше следуйте приведенной выше инструкции и выполняйте данные работы поэтапно.

На стоимости врезки замка в деревянную дверь можно существенно сэкономить, проделав работу самостоятельно. Если мужчина обладает навыком обращения с деревом, а ремонт в доме проходит не впервые, то это отличный шанс сделать собственный вклад и при этом сэкономить бюджет семьи, потратив вырученные деньги на что-то полезное и более приятное.

Выбор врезного замка для входной или межкомнатной двери будет самым оптимальным вариантом из всех возможных. Врезной замок устанавливается внутри полотна двери, и практически не видим, снаружи видна только замочная скважина и ручки защёлок. По своим конструкциям все врезные замки делятся на замки с защёлкой, с ригельным механизмом или одновременно и с тем и с другим.

Как выбрать и как вставить замок в деревянную дверь ? Ответ будет зависеть от вида и функционального типа самой двери. На межкомнатные двери будет достаточно поставить замок с фалевой или магнитной защёлкой. На входную дверь стоит выбрать полноценный вариант дверного замка.

Какие инструменты понадобятся для врезки замка в деревянную дверь

Перед тем, как начать рабочий процесс по установке замка в дверь, необходимо подготовить необходимые для этого инструменты: электродрель, набор свёрл разного диаметра, набор стамесок, карандаш, линейку, рулетку, молоток, простая и крестообразная отвёртки, круглый и плоский напильники, рашпиль, мелок.

Обычно, продающиеся врезные замки комплектуются необходимыми для установки и работы материалами и фурнитурой накладными планками для двери, ручками, шурупами и болтами, поэтому приобретать дополнительно их не требуется.

Процесс установки врезного замка на деревянную дверь

Предварительно определяем место установки замка. По нормативам замок устанавливается на высоте от девяноста до ста сантиметров от уровня пола. В этом месте в стандартном дверном полотне находится средний несущий брус или доска.

Для того, чтобы правильно врезать внутренних механизм замка, необходимо приложить заднюю часть его корпуса к торцу дверного полотна точно посередине от краёв и обвести карандашом. Затем при помощи дрели с витым или перьевым сверлом диаметром чуть меньше толщины корпуса замка, высверлить отмеченную на торце полотна двери полость, на глубину ширины корпуса. При помощи стамески и молотка, рашпиля или плоского напильника с крупной насечкой, выравниваются края и стенки полости до состояния, при котором корпус замка свободно и плотно в него входил.

Затем, при помощи карандаша, обводится накладка вставленного в дверь замка. И так же при помощи молотка и стамески на разметке выбирается древесина на глубину накладки, которая должна быть утоплена в полотно двери заподлицо, вровень с поверхностью.

На следующем этапе, после точной разметки при помощи линейки и карандаша, высверливаются технологические отверстия по замочные скважины и под дверные ручки. После этого замок окончательно вставляется на своё место и прикручивается комплектующими шурупами. В него вставляется личинка и закрепляется специальным длинным болтом.

И в завершении процесса, на дверном косяке высверливается и обрабатывается стамеской отверстие для языка замка и язычка защёлки, при её наличии. По месту отверстия вырезается углубление под обратную планку замка, которая и крепится на дверной коробке при помощи саморезов.
