Добавить встроенных светильников в потолок. Как подключить потолочные светильники: схема

Александр Драгун, кандидат наук, эксперт сайта

Жизнь, к сожалению, так устроена, что дорогую, красивую вещь можно испортить мелкими деталями. Так и с натяжным потолком. Сложив вместе значительные финансы и хороший вкус, можно получить в итоге очень красивый потолок. Однако непродуманное освещение может свести на нет все труды. Раньше мы уже рассматривали вопросы: какой вид освещения подходит к интерьеру помещения и виду натянутого полотна (работа « ») и как рассчитать количество светильников на помещение (материал « »). Ниже рассмотрим методы крепления осветительных приборов при установке натяжного потолка.

Монтаж встраиваемых светильников

Установка встраиваемых светильников в натяжной потолок имеет строгую последовательность работ:

определение схемы расположения трассы кабеля на стене, выключателей, распределительных коробок и, при необходимости, драйверов;
расчет сечения кабелей и проводов;
прокладка проводки на стене, установка выключателей;
составление схемы крепления светильников;
разметка потолка;
установка закладной платформы;
сборка светильника;
монтаж люстры.

Для сведения: первые три пункта будут рассмотрены в отдельной работе.

Составление схемы

Начинать работы по установке светильников в натяжной потолок своими руками следует с разработки схемы расположения распределительных коробок, драйверов, светильников, люстры и трасс прохождения электропроводов, а также мест их крепления к перекрытию. При этом необходимо соблюдать некоторые правила:

Расстояние осветительных приборов от стены не менее 20 см, друг от друга — 30 см, от шва на пленке — 15 см;

Провода по отношению к стенам и друг другу должны идти параллельно или перпендикулярно. Диагональные трассы запрещаются;
Изменение направления должно быть только под углом 90 o ;
После монтажа натяжного полотна, к распределительным коробкам должен быть доступ — они не могут быть под багетом или на стене в межпотолочном пространстве;
На потолочном перекрытии должны быть отмечены не только места крепления светильников, но и хомутов для крепления кабелей.

Необходимые материалы и инструменты

Монтаж точечных светильников в натяжной потолок требует наличия следующих материалов, инструментов и приспособлений:

стремянки или крепкого стола;
кабеля ВВГнг;

провода АППВ;
пассатижей с узким носиком («утконосов»);
отвертки-индикатора;

гофрированной трубки для проводов, если планируется использовать кабель модели АППВ;

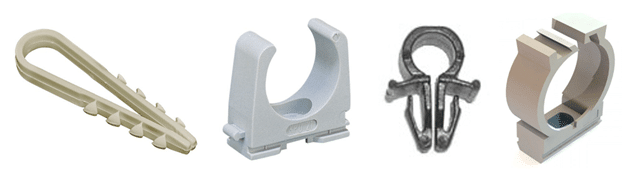

хомутов для крепления кабеля или гофрированной трубки;

перфоратора с набором сверл (для бетона с победитовым наконечником) или электродрели;
лазерного уровня;
дюбелей и саморезов — для крепления хомутов;
дюбель-гвоздей для светильников;
саморезов «клоп»;
крюка для люстры;

Кольца из пластика для закладного каркаса (платформы), универсальные или под конкретный размер;

перфорированной ленты 12×0,7мм или жесткой стойки с регулируемой высотой (как вариант, можно использовать прямые подвесы, применяемые для крепления потолочного профиля);

клеммных блоков;
мелков для разметки потолочного перекрытия и скотча для пола;
рулетки;

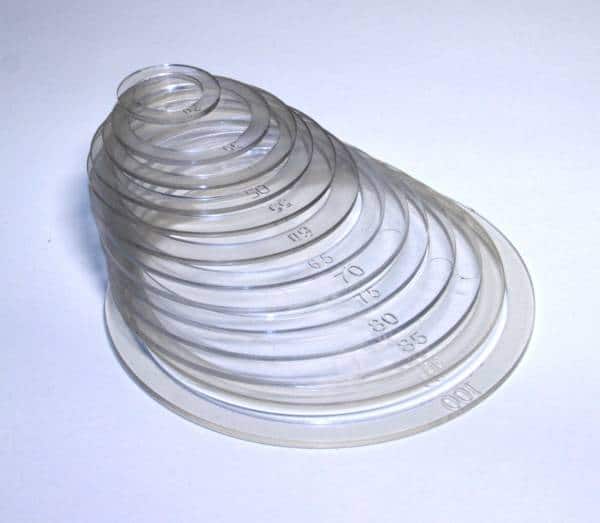

термоколец из термостойкого АБС пластика толщиной 0,2 см — предохраняют пленку от перегрева и разрыва (могут быть также квадратной и прямоугольной формой);

ножа электрика для зачистки проводов;
строительного ножа;
клея для ПВХ;
крестообразной отвертки.

Разметка

Монтаж светильников в натяжной потолок требует обязательной разметки на потолочном перекрытии мест крепления источников света с записью на схеме расстояний каждой точки от стены и друг от друга.

Делается это в первую очередь для того, чтобы после монтажа полотна можно было точно под закладными вырезать отверстие для лампочек. Работа с рулеткой трудоемкая и требует внимательности — ошибка в 3-4 см может оказаться роковой, в результате чего установить светильник не получится.

Все изменилось с появлением современных лазерных уровней. Разметку стали проводить не на потолке, а на полу. Затем с помощью лазерных лучей место установки светильника проецируется на потолок с точностью до нескольких миллиметров.

При этом прибору нет разницы, куда проецировать отметку с пола, на перекрытие потолка или уже натянутое полотно. К этому времени уже накоплен некоторый опыт:

Вымерять на полу расстояния удобнее не рулеткой, а шаблоном с отметками. Это может быть любой длинный предмет, например, ручка от швабры или кусок кабеля;
Крестики ставить на полу мелом или другими красящими предметами не совсем удобно: мел может за время установки потолка стереться, а следы фломастера придется замывать. Не создают проблем обозначения, сделанные скотчем — по окончании работ он легко удаляется.

Работа по устройству освещения в натяжных потолках делится на два этапа:

До монтажа пленочного потолка — установка стоек (платформ);
После монтажа — сборка светильника.

Установка стоек

Технология установки платформы для крепления светильников имеет строгую последовательность работ:

1. Закладные кольца соединяются со стойкой. Для этого берется универсальная платформа. Из нее ножом вырезаются кольца меньшего диаметра — оставленное отверстие должно иметь тот же размер, что и корпус светильника (если все аккуратно вырезалось, светильник должен свободно входить в закладное кольцо). Если платформы покупались под конкретный размер светильника, вырезать ничего не нужно.

На следующем этапе рассчитывается длина перфорированной ленты для стоек. Она равна наружному диаметру закладного кольца и двойному расстоянию между натяжным потолком и перекрытием (две стойки), плюс 2 см на каждую стойку.

Внимание: многие специалисты считают, что до начала работ необходимо установить багет (крепление для натяжного полотна), и только затем заниматься электрикой (помогает точно рассчитать длину стойки). Но такая схема работы идет в разрез с интересами фирмы-установщика натяжной конструкции: приехать для установки багета, а затем через день-два для натяжки полотна монтажники отказываются. Перестановка очередности операций не влияет на качество работы электриков — стойки можно ставить более длинные, а затем их выгнуть, уменьшая длину. После крепления полотна платформы вытягивают вниз до нужных размеров.

Внимание: определяя высоту межпотолочного пространства необходимо учитывать тип лампочки (для лед-светильника с цоколем GX53 достаточно опустить пленку на 35-50 мм, для остальных 50-70 мм) (см. фото).

Отрезанная лента сгибается буквой «П», где верхняя планка равна размеру закладного кольца и прикручивается к нему саморезами «клоп». В некоторых видах платформ крепление производится через прорези в корпусе. В них пропускается прямой подвес (перфорированная лента) и загибается. Вместо перфоленты можно воспользоваться регулируемой стойкой.

2. Готовая платформа крепится к потолку. Для этого в потолочном перекрытии электродрелью высверливается отверстие, загоняется дюбель и крепится платформа.

Установка встроенных источников света

В инструкции, как установить точечный светильник в натяжной потолок, всего несколько пунктов:

С помощью лазерного уровня на натянутый потолок проецируются места установки встроенных источников света;

Специальным клеем к пленке приклеивается термокольцо так, чтобы отметка на пленке была в его центре. Для этого кольцо смазывается клеем и прикладывается к потолку. При этом нельзя допускать его сдвига по пленке;

Важно: максимально допустимый внутренний диаметр термокольца — 15 см.

Ножом внутри кольца вырезается пленка;

Платформа вытягивается вниз, до плоскости натянутого потолка;
К проводам крепятся клеммы;
У патрона ножом электрика зачищаются провода и крепятся в блоке клеммника. При напряжении 220V соблюдать цветовую расцветку проводов не обязательно, при напряжении 12 или 24V ноль должен соединяться с нолем (синий провод), фаза с фазой (черный или красный цвет). Если не соблюдать это требование, многие типы светодиодных ламп не будут работать;
Лампочка вставляется в патрон;
Пружины светильника пальцами прижимаются к цоколю и заводятся в кольцо платформы.

Операция повторяется с каждым светильником до последнего.

Установка накладного светильника

Накладной осветительный прибор крепится к потолку по той же технологии, что и люстра на каркас — инструкция идентична. Набирающие популярность трековые светильники также крепятся на каркас, но монтируются в основном на подвесном потолке. На пленке или ткани сложно замаскировать места крепления трассы и вывод кабелей из межпотолочного пространства.

Как установить люстру на натяжной потолок

Люстра может крепиться на крюк, а так же на линейные или крестообразные планки.

Крюк. В зависимости от количества плафонов у люстры, крюк может быть на резьбе — вкручивается в дюбель или забитую в высверленное отверстие пробку. Используется для люстр с 3-5 рожками. Для более тяжелых осветительных приборов используют крюк-бабочку. Для этого в бетонном перекрытии высверливается отверстия до внутренней полости плиты. В него загоняется крюк до раскрытия лепестков.

Чтобы декоративный колпак имел жесткий упор и фиксировал осветительный прибор над натянутой пленкой, к перекрытию потолка крепиться жесткий каркас из фанеры. Для этого в нем посредине перфоратором или дрелью с насадкой-коронкой вырезается круглое отверстие под провода и подвес (трос или цепочку).

Затем с помощью перфорированной ленты дюбелей и саморезов фанера крепится к основному потолку так, чтобы крюк и кабель были над вырезанным отверстием. Длина прямого подвеса или перфорированной ленты должна быть с запасом.

Как и в случае со встроенными светильниками, платформа прижимается руками к перекрытию, чтобы после окончания работ по устройству натяжного потолка ее можно было потянуть вниз до контакта с поливинилхлоридной пленкой или тканью полиэстера.

После установки натяжного потолка, в полотне вырезается отверстие, но только после наклеивания пластикового кольца (его можно вырезать самостоятельно из любой пластмассы, так как не требуется термозащита пленки, а только предотвращение ее разрыва).

Через отверстия в пленке и фанере люстра подключается через клеммный блок к проводам, а затем подвешивается на крюк. Если подвесить сразу — сложно проводить соединение проводов. Завершается процесс поднятием декоративного колпака к потолку, до упора. Если все же фанера легла не плотно и колпак оставляет след на полотне, то нужно опустить или каркас или колпак.

Планка. Производители люстр для крепления их к потолку используют также одну или две планки (располагаются крестом под прямым углом). В этом случае берется брус под каждую планку (немного длиннее, чтобы люстра не качалась) и крепится к потолку перфорированной металлической лентой. Но перед этим в сплошном брусе посредине высверливается отверстие под болт.

Если люстра легкая, болт можно заменить саморезом. Тогда высверливать отверстие нет необходимости. Второй брус разрезается пополам и так же крепиться к перекрытию, а для большей устойчивости с помощью углового крепежа и к первой планке. Длина крепежных стоек должна быть с запасом, чтобы при необходимости брус можно было опустить вниз к натянутому потолку.

После того, как пленка ПВХ или полиэстер будут натянуты для установки люстры необходимо:

концы планок с вставленными болтами обмотать изолентой, чтобы не повреждалось полотно потолка;
накладную планку прикрепить к брусу;
подключить люстру через клеммы к электросети;
корпус люстры прикрепить к планкам;
место крепления закрыть декоративным колпаком — поднять его до натянутого потолка.

Нюансы установки светодиодной ленты на натяжной потолок

Светодиодная лента используется в основном в качестве декоративного освещения. С ее помощью можно добавлять многочисленные световые эффекты к основному освещению. Размещают ленту над потолком или под потолком.

В первом случае Led-светильник клеем ПВА или двусторонним скотчем крепится к потолочному перекрытию. Для обеспечения хорошего сцепления клея или скотча с перекрытием его обезжиривают, а затем грунтуют по трассе прохождения. Соединяют ленты с помощью коннектора.

Для установки ленты под натянутой пленкой или тканью раньше необходимо было монтировать двухуровневую потолочную систему. Светодиоды крепились на боковой планке, закрывающей пространство между уровнями. В настоящее время разработаны специальные крепления из профилей, которые можно располагать по натянутому потолку в любом направлении.

Светодиодная лента крепиться внутри профиля. От наблюдателя ее скрывает специальный плафон. В зависимости от числа светодиодов на погонном метре, освещение может быть вспомогательным или основным — необходимо 240 кристаллов на погонный метр.

Заключение и резюме

Изучив приведенные выше материалы о том, как устанавливать лампы в натяжной потолок, работы можно выполнить самостоятельно до выезда на квартиру фирмы-установщика потолка. Главное придерживаться определенного порядка работ:

составить схему расположения точечных источников света и люстры, проложить трассы прохождения силовых кабелей;
перенести чертеж на перекрытие потолка;
провести и закрепить электропровода;
смонтировать, а затем прикрепить к перекрытию потолка платформы;
по натянутому потолку нанести схему крепления светильников;
под платформами приклеить к пленке или полиэстеру термокольца, прорезать в них отверстия;
подсоединить светильники к силовым кабелям.

Для люстры процесс проще:

закрепить крюк на потолке;
приклеить к натянутой пленке термокольцо и вырезать в нем отверстие;
соединить провода люстры с подведенными проводами через клеммный блок;
повесить люстру на крюк и закрыть отверстие в потолке декоративным колпаком.

Видео по теме

Обилие доступной информации позволяет научиться в домашних условиях многим полезным навыкам. Внимательно изучив все технические особенности, можно убедиться, что монтаж точечных светильников в пластиковый или ПВХ-потолок - не самая сложная задача. Для ее реализации необходимо лишь правильно выбрать электрические приборы и подготовить нужные инструменты.

Высокая температура губительно сказывается на состоянии пластикового потолка. Поэтому к выбору потолочного светильника необходимо подходить тщательно и вдумчиво. По критерию нагревания для потолков из ПВХ рекомендуется выбирать те модели, мощность которых достигает максимально 40 Вт.

Лампы накаливания и газоразрядные их разновидности для данного случая не подойдут.

В продаже есть модели, оборудованные специальным металлическим кольцом, которое призвано защитить потолок от нагревания. С таким кольцом можно осуществлять монтаж любых потолочных светильников.
Важна герметичность корпуса прибора. Особенно это принципиально, когда нужно устанавливать его в помещении с повышенной влажностью. Идеальным выбором станут точечные низковольтные светодиоды.

Начальный этап: подготовка панелей

Чтобы установка потолочных светильников прошла легко, необходимо провести подготовку. Для начала стоит позаботиться о наличии необходимых инструментов.

В данном случае это:

карандаш;
электродрель;
специальная коронка;
острый нож;
абразивный материал;
рабочее место для сверления (станок, табуретка, доска).

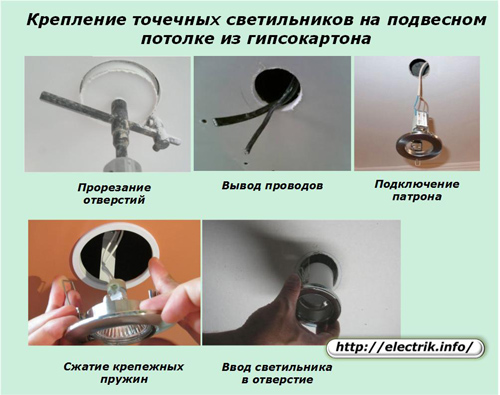

Это конструкция из длинных панелей, использующих специальные пазы для соединения. Важно, чтобы расстояние от бетонной панели и пластикового потолка вмещало в себя основную часть светильника и весь комплект проводки. Это нужно рассчитать на начальном этапе.

Чтобы надежно крепиться, любому осветительному прибору требуется отверстие. Панель удобнее всего сверлить на доске. Для этого заранее составляется план крепления потолочных светильников, после чего потолок можно частично демонтировать, разметить и просверлить в нужных местах.

Для этого используют специальную коронку для пластика или гипсокартона. Подойдет также сверло по дереву. После этого убирают неровности с помощью абразивного материала. В случае отсутствия специализированного инструмента можно воспользоваться обычным ножом. Намеченное отверстие прорезают, после чего доводят до совершенства напильником. По такой же схеме может быть повешена люстра или лампа.

Важно действовать аккуратно, так как не все виды пластика устойчивы к надавливанию. В местах чрезмерного давления могут появиться повреждения.

Краткий план установки светильников

Выполнять установку своими руками нужно в таком порядке:

снимаем цоколь с основной части светильника;
осуществляем подключение электричества посредством клемм;
проверяем прибор в работе;
помещаем светильник в прорезь и закрепляем с помощью зажимов;
при необходимости устанавливаем термозащитное кольцо;
монтируем декоративные накладки.

О некоторых пунктах стоит поговорить подробнее, так как они касаются электричества.

Подключение электроприбора к сети: особенности

В основном подобный потолочный светильник подключается с помощью провода 3х1,5 кв.мм. Если монтаж велся в комнатах с повышенной влажностью, то провод рекомендуется уложить в гофрированную трубу и подключить его к распределительной коробке, которая находится вне такого помещения. Использование гофры будет нелишним и в остальных помещениях.

Все работы по подключению нужно выполнять при обесточенном щитке. Низкое напряжение светодиодов не является гарантией вашей безопасности!

Размещение

Удаление одного точечного светильника от стены должно составлять не менее 60 см. Это нужно учесть при составлении плана проводки, который рекомендуется закончить еще до формирования каркаса потолка. Такой подход значительно упростит установку светильников своими руками.

На плане нужно учесть все провода, точечные лампы, выключатели и трансформаторы. На стене стоит сделать отдельную разводку для проводов. Каждый элемент подсветки должен иметь свой отдельный провод.

Кабели

Для вышеуказанных целей можно использовать мягкий многожильный шнур, а также жесткий медный кабель (ШВВП, ВВГ). Второй вариант лучше при использовании клеммных колодок.
Перед тем, как начать работу с электричеством, рекомендуется изучить электронные материалы или получить консультацию профессионального электрика.

Соединение

Для подключения имеются два конца кабеля. Их нужно поделить на отдельные проводки и зачистить с помощью ножа. Для клемм нужно очистить около 7 мм провода. Если вы планируете делать скрутку, то зачищенным должен быть более длинный конец. Дальше провода скручивают попарно по цветам. Если необходимо заземление, то игнорировать этот факт не стоит. Для этого используется трехжильный кабель. Скрутку нужно туго затянуть.

После этого лампу можно подключить к подготовленным таким способом проводам. Разные цвета проводов помогут не перепутать те, что для светильника, с заземлением. Другие два в любом порядке подключаются к двум концам из лампы.

Схема подключения

Для сохранения работы светильников при перегорании одного из них необходимо использовать схему параллельного подключения. Соединение с помощью клемм считается достаточно надежным, но требует регулярной проверки. Периодически нужно подтягивать болты, чтобы избежать ослабления контакта и обугливания. Это чревато выпадением провода и замыканием, что, в свою очередь, может спровоцировать пожар.

Избежать регулярных проверок можно с помощью медных зажимных гильз. После завершения подключения они изолируются изолентой или специальной термоусадочной трубкой. Такой способ крепления осветительных приборов к потолку считается самым безопасным.

После проведения электрического подключения необходимо надежно зафиксировать светильник в его гнезде. Для него предусмотрены особые подпружиненные лапки. Их следует сжать и в таком состоянии поместить в отверстие в панели. После этого можно отпустить конструкцию, и она автоматически зафиксируется посредством разгибания лапок.

Дополнительная информация о специфике светильников

Чтобы получить полноценные знания о том, как самостоятельно установить потолочные светильники, стоит изучить некоторые нюансы этого процесса.

Выбор методов установки будет зависеть от типа источника света и места монтажа. Поскольку точечные светильники используют не только для потолочной части, следует делить помещение на зоны. Монтаж может потребоваться на стеновых панелях или в элементах мебели.

Нужно поделить источники света на основные и вспомогательные. Основной светильник должен быть мощнее, поэтому стоит выбирать модификацию, оснащенную вышеописанным термопротектором.

На особенности монтажа влияют следующие факторы:

имеется ли в светильнике функция поворотности;
внешний диаметр лампы;
заявленная производителем глубина установки.

От этих особенностей будет зависеть диаметр и глубина формируемых заранее посадочных отверстий.
Самостоятельный монтаж светильников в потолочные панели несложный. Необходимо лишь четко придерживаться правил, особенно в части, касающейся работы с электропроводкой.

В работе любой электрической схемы всегда обращается внимание на ее устойчивость и качество монтажа. Системы освещения, особенно расположенные над головой, должны быть надежно закреплены в силовых элементах здания и удерживаться в них при воздействиях нагрузок различного вида.

Наиболее распространенные методы установки светильников на потолок, условно можно разделить по использованию:

на промышленных, производственных объектах;

в жилых помещениях.

Особенности производственного освещения

В лабораториях, цехах, мастерских свет должен равномерно освещать все рабочее пространство. Для этого часто используют большие по габаритам люминесцентные светильники, которые распределяют рядами на определенной высоте.

Способ их крепления может быть разным. Единичные устройства удобнее закреплять прямо на поверхность потолка.

Однако, большая высота и необходимость размещения большого количества таких источников света создает определенные трудности при монтаже и последующем их обслуживании.

Поэтому чаще всего используется тросовая система. Производители выпускают даже специальные конструкции тросовых кабелей и проводов для таких осветительных установок.

Подобная система размещения светильников позволяет освободить потолок от крепления на нем дополнительных конструкций и приблизить источники света к поверхностям рабочих мест.

При этом способе создается дополнительная нагрузка на стены, в которые устанавливают крепежные элементы. Здания из бетонных плит обычно обладают повышенным запасом прочности и хорошо выдерживают приложенные к ним усилия. А кладки стен из пеноблоков или кирпича имеют особенности. Их необходимо проверять на способность противостоять усилиям натянутого троса и по возможности использовать для этих целей несущие колонны.

Один из вариантов крепления тросовой системы показан на картинке ниже.

Здесь предусмотрена переходная скоба и натяжное устройство с крюком, на который надевается трос. Площадь шайбы, расположенной между шпилькой и стеной, желательно выбирать побольше. Иногда в целях равномерного распределения нагрузки на плоскость стены вместо шайб устанавливают металлические пластины или уголки.

Способы установки светильников на потолок в жилых помещениях

Конструкция, материал и толщина потолка влияют на метод монтажа искусственных источников света на нем.

Бетонные потолки из плит перекрытия

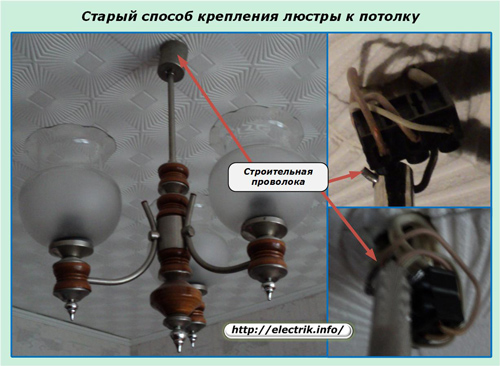

Крепежная проволока

В панельных зданиях старой постройки строители в месте установки светильника на потолке выводили не только электропроводку, но и кусок стальной проволоки . На этот строительный элемент и подвешивался корпус светильника.

Электрикам оставалось только через распределительную коробку подключить провода от люстры к электропроводке и закрыть место соединения декоративным защитным колпаком.

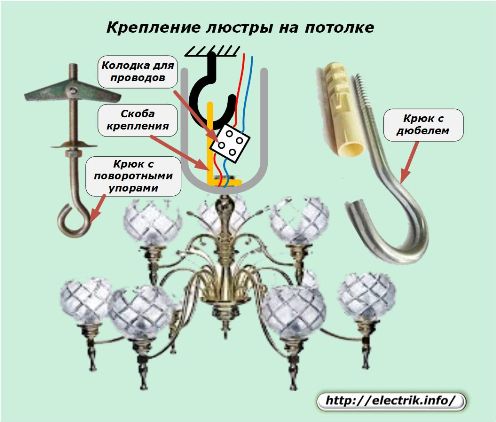

Крюк

Этот же метод действует в большинстве современных новостроек. Только вот место расположения люстры, подготовленное строителями, не всегда может удовлетворять творческим замыслам хозяев, задумавших выполнить оригинальное дизайнерское решение для освещения комнаты.

В этом случае для подвешивания люстры в новом месте необходимо закрепить крюк. Этот крепежный элемент с разными способами крепления к потолку можно найти в продаже.

Крюк с дюбелем обладает наиболее простой конструкцией и способом монтажа, но подходит для потолков, выполненных из плит бетонного перекрытия. В них надо перфоратором просверлить отверстие с диаметром, соответствующим толщине дюбеля на всю глубину его ввода.

После этого в отверстие вбивается дюбель, а затем вворачивается крюк. При движении он распирает монтажные площадки дюбеля и прочно зажимает его в отверстии бетонной плиты.

Крепежная скоба

Этот вид крепления напоминает монтаж крюка с дюбелем, только пластина закрепляется минимум в двух местах шурупами-саморезами с дюбелями. Отверстия на корпусе люстры вводят в шпильки скобы и на них завинчивают декоративные гайки крепления.

Многие современные люстры, особенно дорогих конструкций со светодиодными лампами, лентами и дистанционным управлением по радиоканалу через пульты-брелоки создаются для крепления на потолок именно по такому способу. Причем сама крепежная скоба входит в состав комплекта осветительного прибора.

Домашнему мастеру, решившему установить подобный светильник даже на месте расположения старой люстры, потребуется просверливать новые отверстия и устанавливать крепежную скобу около вывода электрических проводов из потолка, как показано на картинке выше.

Потолки небольшой толщины

Тонкая несущая конструкция строительных элементов иногда не позволяет устанавливать в ней крепежные детали на всю глубину. Для такого потолка используется монтаж, основанный на вводе фиксирующей пластины через всю толщину перекрытия и закреплении ее на внешней стороне. С этой целью используются:

1. крепежные крюки с поворотными упорами или пластинами;

2. удлиненные болты с упорными шайбами.

Второй вариант крепления несколько проще, но его можно применять только там, где существует возможность ввода установочного болта в отверстие потолка с верхней стороны. Этот метод чаще всего доступен во время возведения здания только на определенных этапах строительства, а после настила сверху дополнительных строительных материалов такая возможность теряется.

Подвесы для крепления светильников с поворотными элементами крепежа позволяют выйти из создавшейся ситуации.

Их крюки выполняют из плоских пластин, в которых высверливается отверстие и вставляется поворотная ось с подвижными упорами. Они способны поворачиваться вертикально вдоль оси при вводе крюка вверх через отверстие в потолке, а затем располагаться горизонтально и ограничивать опускание этого силового элемента с крюком вниз.

Поворотная пластина в таком положении располагается с обеих сторон отверстия и прочно удерживает своей поверхностью крюк в потолке. Подвижные упоры работают иначе. В их конструкции имеется простой стопорный механизм, препятствующий дальнейшему вращению элементов вокруг оси вращения.

Деревянные потолки

Самый простой способ крепления светильника основан на вворачивании специального крюка с резьбой шурупа-самореза в древесину потолка так, чтобы длина шурупа не только прошла через декоративную доску, но и большей частью оказалась ввернутой в материал несущей балки.

В этом случае достигается максимальная прочность закрепления люстры.

Крепежные основания небольших легких светильников можно прикручивать прямо к доске шурупами-саморезами длиной в 25÷35 мм.

Подвесные потолки

Для их создания используют:

гипсокартон;

доски из ПВХ-материалов;

натяжные материалы из синтетических тканей или пленок.

Эти материалы не могут выдержать вес большинства светильников и будут деформироваться под влиянием приложенной нагрузки. Поэтому для размещения в них источников освещения применяются специальные технические решения.

Крепление люстры через подвесные потолки

Тяжелые светильники подвешиваются на прочное бетонное основание потолочной плиты с помощью монтажных переходных конструкций, которые предназначены для передачи веса люстры базовому потолку и расположения основания источника света в плоскости подвеса.

Толщина монтажного переходника подбирается по расстоянию, которое создается от базовой поверхности до нижней плоскости подвесного потолка. Способы крепления люстры и переходника могут быть разными, но они должны обеспечивать прочность конструкции и ее декоративный вид.

Как правило, подобные работы выполняют во время монтажа потолка. Закреплять тяжелую люстру на уже готовую и вывешенную подвесную конструкцию довольно сложно, а в отдельных случаях — проблематично.

Установка точечных светильников в потолок из ПВХ-досок

Небольшие источники света для создания местного освещения выпускаются на основе галогенных, энергосберегающих люминесцентных или с конструкций патрона, приспособленного к размещению в специальной арматуре.

Нагрузки, создаваемые ими, намного меньше тех, которые возникают от веса люстры. По этой причине используются облегченные конструкции переходников. Для их изготовления подходят обычные перфорированные монтажные ленты из оцинкованного железа.

Они хорошо сгибаются и позволяют придать любую форму креплению. В то же время прочностные характеристики созданной конструкции обеспечивают ее надежную и длительную эксплуатацию.

Установка точечных светильников в потолок из гипсокартона

Прочность гипсокартонных листов различной толщины допускает крепление источников освещения за материал подвесного потолка, а не к базовой плоскости основного.

При установке светильника принята следующая очередность работ:

прокладка электропроводки для электропатрона по основному потолку до монтажа подвесного;

просверливание отверстий в местах крепежа арматуры патрона;

вывод проводов;

подключение патрона;

сжатие крепежных пружин и ввод светильника внутрь прорезанного отверстия.

Декоративные крышки патрона закрывают торцы прорезанного отверстия, а скобы с пружинами надежно удерживают небольшой вес светильника в гипсокартонном потолке.

Установка точечных светильников в натяжной потолок

Натянутая ткань или пленка подвесного потолка не позволяет закреплять в ней источники освещения. Для их установки используется специальное устройство.

Заводское крепление состоит из двух частей. Одна из них прикручивается шурупами к поверхности основного потолка, а вторая, на основе регулировочной скобы и винтов, позволяет выставлять уровень расположения светильника по плоскости натяжного материала. Его желательно располагать на удалении 6÷7 см от базовой поверхности.

Длину проводов выбирают такой, чтобы можно было удобно подключать к ним патрон, вынутый из арматуры.

На натянутое полотно в месте соприкосновения с универсальной платформой приклеивается прозрачное протекторное термокольцо. После высыхания клея ткань внутри кольца надрезается. Через созданное отверстие достаются провода и к ним подключается патрон. Собранный светильник вводится внутрь натяжного потолка и фиксируется пружинными защелками.

Выполнение всех работ по установке светильников на потолок требует внимания и аккуратности, которые обеспечиваются за счет знаний технологии и определенных практических навыков, выработанных при обращении с профессиональным инструментом и электрическими устройствами.

Натяжные потолки подходят для обустройства любой комнаты. Перед монтажом конструкции надо в обязательном порядке подобрать подходящее освещение. В подвесное полотно можно вставить специальные встраиваемые источники освещения, люстры либо лампы, прикрепляемые непосредственно к профилю. Монтаж каждой из этих конструкций имеет свои особенности.

Подключение точечных светильников в подвесном потолке: схема и пошаговая инструкция

Схема подключения точечных встраиваемых светильников в подвесные потолки достаточно простая. Произвести установку данных приборов освещения можно своими руками.

Во время подбора материалов и схемы для установки точечных светильников учтите, что длина проводов между светильником и трансформатором тока не должна превышать 2 метров.

Алгоритм установки встроенного источника света в натяжной потолок:

Сначала нужно проложить проводку.
Затем произведите разметку потолка.
При помощи дрели проделайте в полотне отверстие. Если встроенная лампа будет иметь квадратную конфигурацию, воспользуйтесь электролобзиком.
Протяните кабель в проделанную щель. Не забывайте, что его нужно предварительно обесточить.
Выведите кабель наружу.
После этого подключите к кабелю светильник.
Зафиксируйте установленный светильник в отверстии. Для этого воспользуйтесь пружинными прижимами, которые расположены непосредственно на корпусе осветительного прибора.
Затем нужно вставить в светильник лампочку.
Наденьте на готовую конструкцию декоративное кольцо.

Как правильно установить светильник в подвесной потолок

Установить светильник в натяжной потолок можно самостоятельно, но при этом нужно придерживаться основных правил техники безопасности. Для монтажа вам понадобятся лампы, светильники, питающий привод, гильзы для соединения кабелей, изолента и выключатель.

Стоит отметить, что желательно использовать лампы мощностью не более 40 Ватт. В противном случае источника света будут нагревать полотно и могут привести к повреждению конструкцию.

Установка осуществляется в следующей последовательности:

Сначала нужно распределить провода и зафиксировать их.
Далее определитесь с местом крепления источника освещения. При этом примите во внимание место пролегания швов.
После этого просверлите отверстия необходимого диаметра. Учтите, что диаметр полученной щели должен быть немного меньше, чем диаметр внешней кромки светильника.
Через отверстия протяните провод.
На вытянутом проводе разрежьте и оголите петли. Для подключения светильника нужно применять 2 провода, длина которых не должна превышать 12 сантиметров.
Зажмите один конец проводка в клемме.
Прикрепите светильники к натяжному полотну при помощи скоб.
После этого подключите к конструкции питающий провод.
Установите лампочку.
Затем проверьте работоспособность конструкции. Не забывайте про своевременную изоляцию оголенных проводов.

Делаем подвесной потолок с подсветкой своими руками

Перед тем, как подключить подсветку к натяжному потолку, вы должны подобрать место крепления светильников. Примите во внимание, что установка такой конструкции предусматривает изготовление короба из гипсокартона. Однако, можно осуществить подключение освещения без применения короба.

При изготовлении короба из гипсокартона примите во внимание некоторые нюансы:

Высота такой конструкции должна быть не более 20 сантиметров по отношению к потолочному перекрытию.
Нижнюю грань короба нужно в обязательном порядке выдвинуть вперед на 7-9 сантиметров.
Светодиодную подсветку нужно установить на дно ниши.

Алгоритм установки подсветки на потолок без применения короба:

Отметьте место крепления.
Проведите линию по всему периметру полотна.
Прикрепите светодиодные ленты при помощи клеевого раствора.
Если у вас побелена поверхность натяжного полотна, то прикрепите к их основанию металлические уголки.

Как установить светильник в подвесных потолках устанавливаемых на профиле

Светильник, устанавливаемый на профиле, широко используется для обустройства офисных помещений. В качестве источника света для таких конструкций используют люминесцентные лампы. Однако применять такую конструкцию можно для обустройства гостиной комнаты или спальни.

Если вы хотите подобрать устройство, которое не будет создать резких теней или бликов, отдайте предпочтение растровым светильникам, оснащенным бипараболической решеткой.

Установка такой конструкции осуществляется в следующем порядке:

Сначала нужно подобрать подходящее место для крепления светильников. К этим местам нужно прикрепить дополнительные подвесы для профиля.
После этого проведите проводку от распределительной коробки.
Установите плитки на место, куда вы хотите установить освещение.
При необходимости обрежьте излишки плитки при помощи пилки или ножовки.

Монтаж светильников в подвесные потолки (видео)

Как видите, осуществить монтаж освещения для подвесного потолка несложно. Достаточно правильно протянуть проводку и подобрать необходимые материалы. При выборе способа освещения руководствуйтесь дизайном интерьера. Если комната выдержана в стиле минимализм, гармонично впишется LED-подсветка. В остальных случаях целесообразнее применять встраиваемые или растровые светильники. Не забудьте, что перед началом работ нужно обязательно обесточить провода и произвести предварительную разметку.

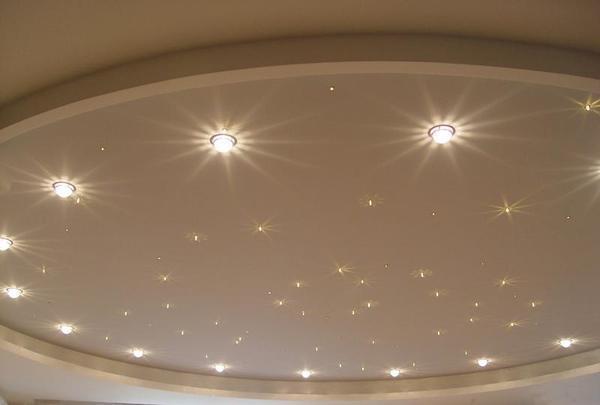

Монтаж светильников в подвесные потолки (фото)

Установка потолочного светильника - одна из наиболее распространенных услуг, которую предоставляют населению Москвы и Московской области специалисты "Lider uslug". Спешите познакомиться с этой площадкой, она выгодно отличается от стандартных «мужей на час».

Через сервис работает множество квалифицированных исполнителей. Несмотря на высокое качество работ, цена монтажа потолочных светильников невысокая, ведь профи оценивают свой труд сами. Мы же получаем минимальную комиссию за посредничество. Специализированные электрики смогут не только повесить люстры и бра, но и с учетом опыта установить различные виды осветительных приборов.

Качественный монтаж потолочных светильников

Сложность монтажа потолочных светильников зависит от типа и свойств потолка. Важно учесть все особенности, чтобы ремонтные работы не пришлось начинать снова. Сомневаетесь в выборе осветительных проборов? Опытный электрик поможет найти оптимальный вариант.

Монтаж светильников в реечный потолок должен проводиться параллельно со сборкой конструкции: нужно провести проводку к точкам нахождения ламп и аккуратно вырезать под них отверстия. Для этого понадобятся необходимые инструменты и высокая точность - поэтому лучше довериться профессионалу.

Установка светильника в подвесной потолок предполагает подводку проводов к клемме прибора в зависимости от источника света: Ламповые нагревает потолочное полотно, в связи с этим потребуется специальная фурнитура, предотвращающая повреждение. Встраиваемые светодиодные не греются, к тому же замена на эти аналоги экономит электричество.

Установка потолочного светильника в гипсокартон предваряет разметка листов гипсокартона. Электродрелью выпиливаются просветы к креплениям. Здесь легко ошибиться с размерами - не стоит заниматься самостоятельным монтажом. Вызвать грамотного мастера будет проще и дешевле.

Стоимость установки потолочного светильника

Монтаж светильников, выполненный квалифицированным электриком, не обязательно должен быть дорогим. Наши профессионалы оказывают услуги за меньшие суммы, чем коллеги из сервисных компаний, так как самостоятельно определяют цену своего труда. Электромонтажные работы с потолком различной специфики им под силу - у нас исключительно опытные профи с универсальными умениями.

LIDER USLUG тщательно отбирает исполнителей для работы с населением - система сервиса учитывает массу параметров, чтобы к заказчику попал не просто находящийся рядом, а лучший по отзывам, оценкам, репутации. Мастера проходят инструктаж, проверку документов и профпригодности. Мы трудимся для вашей экономии!

Установка потолочных светильников доступна в любое время - позвоните нам и мы отправим ближайшего в Москве или Подмосковье специалиста. Гарантируем качество услуг электрика - если уровень специалиста не устроил, бесплатно пришлем другого. Не нужно платить высокую цену за качественную установку - созвонитесь с нами и вас порадует стоимость и оперативность!

Отзывы о мастерах

м. Тропарёво

Отличный специалист, настоящий профи. Плюс ко всему очень ответственный, аккуратный и вежливый. Ставил светильники в гипсокартонный потолок, вышло идеально. Я лично очень довольна. Работал по принципу 7 раз отмерь, 1 отрежь. В результате получилось шикарно, комната стала совсем другой, более нарядной что ли… Мастера рекомендую.

Услуги заказа: Услуги электрика. Установка потолочных светильников.

м. Улица Горчакова

Сергей ставил светильники в потолок на кухне, я все переживала, чтобы пластик не сломался, когда вырезы делали. Мастеру пришлось делать полностью с нуля вместе с разводкой, но вышло превосходно. Что значит правильно поставленный свет -даже дешевый пластиковый потолок смотрится достойно. Огромное спасибо, я ну ооочень довольна!!!

Услуги заказа: Услуги электрика. Прокладка кабеля. Установка потолочных светильников.

Светлана,

м. Октябрьская

Сделали в ванной реечный потолок, а вот светильники поставить вызвали специалиста, решили сразу что работать будет частник, мы постоянные клиенты вашего сервиса..исполнитель классный, сделал аккуратно и красиво, расположил светильники хорошо так,что тень в зеркало не падает, все отлично.и заплатили недорого, нам по силам.
