При производстве работ в электроустановках выполняются технические и организационные мероприятия (меры) предосторожности для того, чтобы исключить случайную подачу напряжения к месту работы и случайное приближение или прикосновение к токоведущим частям, оставшимся под напряжением.

Технические мероприятия, обеспечивающие безопасность работ в электроустановках, выполняют в следующем порядке:

1. Отключают напряжение и принимают меры, исключающие его ошибочную подачу к месту работы,

2. Вывешивают предупредительные плакаты на коммутационной аппаратуре, на постоянных и временных ограждениях,

3. Проверяют, есть ли напряжение на отключенной для работы части установки и накладывают на токоведущие части установки переносное заземление.

Подготовка рабочего места

Чтобы подготовить рабочее место к работе, следует произвести необходимые отключения и принять меры, препятствующие подаче напряжения к месту работы из-за самопроизвольного или ошибочного включения коммутационной аппаратуры, вывесить запрещающие плакаты и, при необходимости, установить ограждения, проверить отсутствие напряжения, наложить переносные заземления, вывесить предупредительные и разрешающие плакаты (при работах с полным снятием напряжения данное требование не обязательно).

Оставшиеся под напряжением токоведущие части ограждают.

Если оперативное обслуживание установки осуществляется двумя лицами в смену, подготовка рабочего места выполняется вдвоем. При единоличном обслуживании - одним лицом.

Отключение

На месте работы должны быть отключены токоведущие части, на которых производится работа, и те, которые могут быть доступны прикосновению во время работ. Допускается не отключать соседние части, а оградить их изолирующими накладками.

Для предотвращения подачи напряжения к месту работы вследствие трансформации нужно отключить со стороны высшего и низшего напряжения все связанные с подготавливаемым к ремонту оборудованием силовые, измерительные и другие трансформаторы. Сделать это следует таким образом, чтобы предназначенные для работы участки электроустановки отделялись от токоведущих частей, находящихся под напряжением, коммутационными аппаратами или снятыми предохранителями.

Отключение можно выполнить ручными коммутационными аппаратами, положение контактов которых видно с передней или задней стороны панели или. при открытии кожухов, а также - контакторами и другими коммутационными устройствами с дистанционным управлением с контактами, доступными для осмотра, после того как приняты меры, исключающие возможность ошибочного выключения,- например сняты предохранители оперативного тока.

Отключение можно производить также коммутационными аппаратами с закрытыми контактами и ручным управлением (автоматические выключатели, пакетные выключатели и т. д.), если имеется полная уверенность, что положение рукоятки или указателя соответствует положению контактов. При этом непосредственно после отключения нужно проверить отсутствие напряжения на всех фазах.

Вывешивание предупредительных плакатов

Для предупреждения об опасности приближения к частям, находящимся под напряжением, запрещения неправильных действий, указания места выполнения работ и т. п. применяются предупреждающие, запрещающие, предписывающие и указательные плакаты.

На ключах управления и приводах рубильников и выключателей, а также на основаниях предохранителей, при помощи которых может быть подано напряжение к месту работ, вывешиваются плакаты «Не включать: работают люди!».

При работе на линии на привод рубильника или выключателя вывешивается плакат «Не включать: работа на линии!», который устанавливается или снимается по распоряжению диспетчера или оперативного лица, в чьем ведении находится линия.

На временных ограждениях вывешивают плакаты «Стой. Напряжение!». Если вблизи от места работы имеются не отключенные части установки, на всех подготовленных к работе местах вывешиваются плакаты «Работать здесь».

Плакаты, установленные при подготовке рабочего места, запрещается убирать или переставлять до полного окончания работы.

Ограждение места работы

Неотключенные токоведущие части, доступные случайному прикосновению, должны во время работы ограждаться крепкими, хорошо укрепленными изолирующими накладками из дерева, гетинакса, текстолита, резины и т. п. На временных ограждениях, вывешивают плакаты или наносят предупредительную надпись «Стой. Напряжение!».

Проверка отсутствия напряжения

Перед началом работ со снятием напряжения обязательно проверить отсутствие напряжения на участке работы между всеми фазами и между каждой фазой и нулевым проводам или землей.

Эта проверка производится указателем напряжения или переносным вольтметром. Прибор должен быть рассчитан на линейное напряжение сети. Применение контрольных ламп в сетях 380/220 В запрещено.

Непосредственно перед проверкой следует убедиться в исправности указателя или вольтметра на расположенных вблизи токоведущих частях, заведомо находящихся под напряжением. Если поблизости нет источника напряжения, допускается проверять указатель напряжения или вольтметр в другом месте. Если проверенный прибор подвергся толчкам и ударам либо его роняли, проверку следует повторить.

Стационарно включенные сигнальные лампы или вольтметры служат только вспомогательными средствами. На основании их показаний нельзя делать вывода об отсутствии напряжения, а только о его наличии. Отклонение вольтметра или горение сигнальной лампы говорят о недопустимости работы на данном оборудовании.

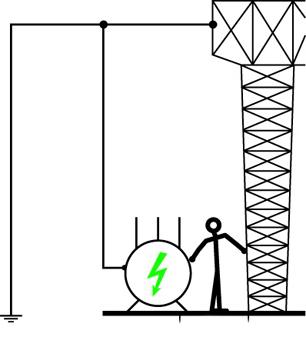

Наложение и снятие заземления

Чтобы защитить работающих от поражения током в случае ошибочной подачи напряжения, на все фазы отключенной установки накладывается заземление со всех сторон, откуда может быть подано напряжение (в том числе и путем обратной трансформации через сварочные трансформаторы, трансформаторы местного освещения и т. п.). При единоличном оперативном обслуживании заземление может накладывать одно лицо.

Для заземления используют специальные переносные заземлители с зажимами для присоединения. Запрещается пользоваться какими-либо проводниками, не предназначенными для этой цели, а также присоединять заземления путем скрутки.

Порядок наложения заземления

Прежде чем проверить отсутствие напряжения, один конец переносного заземления присоединяют к заземляющей шине или заземленной конструкции в специально предназначенном для этого и зачищенном от краски месте. Затем проверяют отсутствие напряжения. Непосредственно после проверки отсутствия напряжения с помощью изолирующей штанги зажимы переносного заземления накладывают на подлежащие заземлению токоведущие части и закрепляют их штангой или руками в диэлектрических перчатках.

Снятие заземлений производится в обратном порядке: сначала штангой или руками в диэлектрических перчатках отсоединяют заземления с токоведущих частей, а потом отсоединяют зажим от заземляющего устройства. Если для выполнения работы необходимо временно снять заземление, например при испытании изоляции мегаомметром, то снятие и обратная установка заземлений может выполняться оперативным персоналом.

Содержание:

Мероприятия по электробезопасности на предприятии должны выполняться неукоснительно. Главным документом, детально регламентирующим порядок производства различных работ в действующих электроустановках, являются «Правила по охране труда при эксплуатации электроустановок». В дальнейшем, для краткости, мы будем называть этот документ «Правилами». Согласно этому документу для безопасного производства работ в действующих электроустановках должен выполняться комплекс организационных и технических мероприятий.

Организационные мероприятия, обеспечивающие безопасность работ в электроустановках

К организационным мероприятиям, обеспечивающим безопасное проведение работ в действующих электроустановках, относятся:

оформление наряда, распоряжения или перечня работ, выполняемых в порядке текущей эксплуатации;
выдача разрешения на подготовку рабочего места и на допуск к работе в случаях, предусмотренных правилами.
допуск к работе;
надзор во время работы;
оформление перерыва в работе, изменения в составе бригады, перевода на другое место, окончания работы.

Как видно из перечня основных организационных мероприятий по электробезопасности, они в первую очередь регламентируют порядок оформления работ. При оформлении работ любым из перечисленных способов (наряд, распоряжение, перечень работ выполняемых в порядке текущей эксплуатации) определяется круг лиц ответственных за безопасное проведение работ, технические и специальные мероприятия обеспечивающие безопасность во время работы.

Наряд на производство работ в электроустановках

Наряд (наряд-допуск) это письменное распоряжение на производство работ, оформленное на бланке установленного образца. Оформление работ нарядом позволяет детально регламентировать все меры безопасности при производстве работ в электроустановках. Лицо из числа административно-технического персонала, выдающее наряд определяет состав бригады и квалификацию ее членов, время, отведенное на производство работ, технические мероприятия по подготовке рабочего места. В необходимых случаях может назначаться лицо ответственное за безопасное производство работ или наблюдающий.

Список лиц имеющих право выдачи нарядов утверждается лицом ответственным за электрохозяйство. Лица выдающие наряд на производство работ в электроустановках до 1000 В должны иметь группу по электробезопасности IV. Для выдачи наряда на производство работ в электроустановках выше 1000 В лицо выдающее наряд должно иметь пятую группу. Соответственно производитель работ должен иметь группу III или IV. Что касается лица ответственного за безопасное производство работ, то оно должно иметь группу IV при выполнении работ в электроустановках до 1000 В и V в электроустановках выше 1000 В.

В некоторых случаях для наблюдения за бригадой во время работы может назначаться наблюдающий имеющий группу III. Как правило, наблюдающий назначается при работе в электроустановках бригад из сторонних организаций.

Подготовку рабочих мест и допуск бригады к работе осуществляют лица из числа оперативного персонала предприятия. Разрешение на подготовку рабочего места и допуск выдает лицо из числа вышестоящего оперативного персонала осуществляющее оперативное управление электрохозяйством или соответствующим участком сетей. Также разрешение могут выдавать лица из числа уполномоченного административно-технического персонала.

При производстве работ по наряду ответственность за безопасность несут лицо выдавшее наряд, ответственный руководитель, производитель, члены бригады, допускающий и наблюдающий в пределах своих функций и компетенции.

При выполнении работ по наряду на бланке оформляются такие этапы как инструктаж бригады, первичный и повторные допуски бригады, перерывы в работе, перевод на новое рабочее место, изменения в составе бригады, окончание работ.

Производство работ по распоряжению и в порядке текущей эксплуатации

Работы в электроустановках выполняемые по распоряжению и в порядке текущей эксплуатации схожи тем, что оформляться этими способами могут небольшие по объему работы, выполняемые в течение одной рабочей смены. Оформление работ по распоряжению или «Перечнем работ выполняемых в порядке текущей эксплуатации» не занимает столько времени, сколько времени затрачивается на оформление работ выполняемых по наряду.

При выполнении работ по распоряжению содержание распоряжения записывается в оперативном журнале. Лицо, отдающее распоряжение, может сделать это устно или по телефону. В журнале также делается запись о времени начала работ, составе бригады с указанием фамилий и инициалов членов бригады, квалификационных групп по электробезопасности. По окончании работ производитель уведомляет оперативный персонал о времени окончании работ и об этом делается соответствующая запись в журнале.

Работы в порядке текущей эксплуатации выполняют лица из числа оперативного персонала. «Перечень работ выполняемых в порядке текущей эксплуатации» составляется лицом ответственным за электрохозяйство предприятия и утверждается главным инженером. Работы, внесенные в Перечень, являются постоянно разрешенными. Необходимость и возможность выполнения тех или иных работ включенных в Перечень определяет сам производитель. Какого либо дополнительного оформления кроме составления Перечня данные работы не требуют.

Технические мероприятия обеспечивающие безопасность работ

При подготовке рабочих мест должны выполняться технические мероприятия по обеспечению электробезопасности. К техническим мероприятиям относятся:

производство отключений;
вывешивание плакатов и ограждение рабочего места;
проверка отсутствия напряжения;
наложение заземлений.

Производство отключений. При производстве работ со снятием напряжения должны быть отключены те части электроустановки, на которых будут производиться работы. Также отключению подлежат токоведущие части, к которым возможно опасное приближение людей, инструмента или оснастки используемых во время работы.

После производства отключений должны быть предприняты меры, препятствующие случайному или самопроизвольному включению коммутационных аппаратов. Для этого запираются на замок или снимаются рукоятки приводов. На ножи однополюсных разъединителей включаемых оперативными штангами одеваются изолирующие накладки. У коммутационных аппаратов с дистанционным управлением отключаются цепи оперативного тока. Снимаются предохранители, отсоединяются провода от кнопок включения или катушек приводов и т. д

При отключении измерительных трансформаторов тока и напряжения, во избежание обратной трансформации, отключения производя как со стороны высокого, так и со стороны низкого напряжения.

Сразу после производства отключений на рукоятки рубильников , приводы и кнопки включения вывешивают запрещающие плакаты «Не включать. Работают люди». При работах на воздушных или кабельных линиях вывешиваются плакаты «Не включать. Работа на линии». Такие же плакаты вывешиваются у снятых предохранителей.

Неотключенные токоведущие части, к которым возможно опасное приближение людей или инструмента, должны быть ограждены. Для этого могут применяться щиты, ширмы, экраны или переносные ограждения, изготовленные из диэлектрических материалов. Расстояния от ограждений до токоведущих частей находящихся под напряжением регламентируются Правилами. На установленные ограждения вывешиваются предупреждающие плакаты «Стой. Напряжение».

Перед началом работ в электроустановках со снятием напряжения выполняют проверку отсутствия напряжения. Проверку отсутствия напряжения производят с помощью исправных указателей напряжения заводского изготовления. Проверку исправности указателей производят на токоведущих частях заведомо находящихся под напряжением.

Наложение заземления выполняют после проверки отсутствия напряжения. В электроустановках выше 1000 В включение заземляющих ножей может выполнять одно лицо с группой по электробезопасности IV. Наложение переносных заземлений в электроустановках выше 1000 В должны выполнять два лица с группами по электробезопасности III и IV. В электроустановках до 1000 В все операции с заземлениями может выполнять одно лицо с группой по электробезопасности III. Операции с заземлениями должны выполняться в электроизолирующих перчатках. Переносные заземления должны соответствовать установленным требованиям. После наложения заземлений вывешиваются плакаты «Заземлено».

В этом материале мы постарались кратко изложить основные представления об организационных и технических мероприятиях обеспечивающих безопасное производство работ в электроустановках. В небольшом материале трудно исчерпывающе осветить все аспекты электробезопасности. Поэтому для получения детальной информации мы рекомендуем обращаться к «Правилам по охране труда при эксплуатации электроустановок».

Б2.3.3. Если указанные в п.Б2.3.2б токоведущие части не могут быть отключены, то они должны быть ограждены.

Б2.3.4. B электроустановках напряжением выше 1000 В с каждой стороны, откуда коммутационным аппаратом может быть подано напряжение на место работы, должен быть видимым разрыв, образованный отсоединением или снятием шин и проводов, отключением разъединителей, снятием предохранителей, а также отключением отделителей и выключателей нагрузки, за исключением тех, у которых автоматическое включение осуществляется пружинами, установленными на самих аппаратах.

Трансформаторы напряжения и силовые трансформаторы, связанные с выделенным для производства работ участком электроустановки, должны быть отключены также и со стороны напряжения до 1000 В, чтобы исключить обратную трансформацию.

Б2.3.5. В электроустановках напряжением выше 1000 В для предотвращения ошибочного или самопроизвольного включения коммутационных аппаратов, которыми может быть подано напряжение на место работы, должны быть:

у разъединителей, отделителей, выключателей нагрузки ручные приводы в отключенном положении заперты на механический замок;

у разъединителей, управляемых оперативной штангой, стационарные ограждения заперты на механический замок;

у приводов перечисленных коммутационных аппаратов, имеющих дистанционное управление, отключены цепи силовые и оперативного тока, а у пневматических приводов, кроме того, на подводящем трубопроводе сжатого воздуха закрыт и заперт на механический замок клапан и выпущен сжатый воздух, при этом спускные пробки (клапаны) оставлены в открытом положении;

у грузовых и пружинных приводов включающий груз или включающие пружины приведены в нерабочее положение.

Меры по предотвращению ошибочного включения коммутационных аппаратов КРУ и КРУН с выкатными тележками должны быть приняты в соответствии с требованиями гл.Б3.3 "Обслуживание комплектных распределительных устройств".

Б2.3.6. В электроустановках напряжением 6-10 кВ с однополюсными разъединителями для предотвращения их ошибочного включения разрешается надевать на ножи специальные резиновые колпаки.

Б2.3.7. В электроустановках напряжением до 1000 В с токоведущих частей, на которых будет производиться работа, напряжение со всех сторон должно быть снято отключением коммутационных аппаратов с ручным приводом, а при наличии в схеме предохранителей - снятием последних.

При отсутствии в схеме предохранителей предотвращение ошибочного включения коммутационных аппаратов должно быть обеспечено такими мерами, как запирание рукояток или дверец шкафа, укрытие кнопок, установка между контактами изолирующих накладок и др. Допускается также снимать напряжение коммутационным аппаратом с дистанционным управлением при условии отсоединения проводов включающей катушкой.

Если позволяют конструктивное исполнение аппаратов и характер работы, перечисленные выше меры могут быть заменены расшиновкой или отсоединением концов кабеля, проводов от коммутационного аппарата либо от оборудования, на котором должна производиться работа.

Расшиновку или отсоединение концов кабеля, проводов может выполнять лицо с группой по электробезопасности не ниже III из ремонтного персонала под руководством допускающего. С ближайших к рабочему месту токоведущих частей, доступных для непреднамеренного прикосновения, необходимо либо снять напряжение, либо их оградить.

Б2.3.8. Отключенное положение коммутационных аппаратов напряжением до 1000 В с недоступными для осмотра контактами (автоматы невыкатного типа, пакетные выключатели, рубильники в закрытом исполнении и т.п.) определяется проверкой отсутствия напряжения на их зажимах либо на отходящих шинах, проводах или на зажимах оборудования.

Вывешивание плакатов, ограждение рабочего места

Б2.3.9. Непосредственно после проведения необходимых отключений на приводах разъединителей, отделителей и выключателей нагрузки напряжением выше 1000 В, на ключах и кнопках дистанционного управления ими, на коммутационной аппаратуре напряжением до 1000 В (автоматы, рубильники, выключатели), отключенных при подготовке рабочего места, должны быть вывешены плакаты "Не включать. Работают люди", а отключенных для допуска к работе на ВЛ и КЛ - плакаты "Не включать. Работа на линии".

У разъединителей управляемых оперативной штангой, плакаты вывешиваются на ограждениях, а у разъединителей с полюсными приводом - на приводе каждого полюса.

У ячеек КРУ плакаты вывешиваются в соответствии с требованиями гл.Б3.3 "Обслуживание комплектных распределительных устройств".

На клапанах, закрывающих доступ воздуха в пневматические приводы разъединителей, вывешивается плакат "Не открывать. Работают люди".

На присоединениях напряжением до 1000 В, не имеющих автоматов, выключателей или рубильников, плакаты вывешиваются у снятых предохранителей, при установке которых может быть подано напряжение на место работы.

Б2.3.10. На приводах линейных или других разъединителей, автоматов, рубильников, которыми отключены для производства работ ВЛ или КЛ, должен быть вывешен независимо от числа работающих бригад один плакат: "Не включать. Работа на линии". Этот плакат вывешивается и снимается только по указанию лица из оперативного персонала, которое дает распоряжение на подготовку рабочих мест, допуск и ведет учет числа работающих на линиях бригад.

При одновременных работах на линии и линейном разъединителе в той электроустановке, к которой принадлежит линейный разъединитель, плакаты "Не включать. Работа на линии" вывешиваются на приводах ближайших по схеме разъединителей, которыми может быть подано напряжение на линейный разъединитель.

Б2.3.11. Неотключенные токоведущие части, доступные для непреднамеренного прикосновения, должны быть на время работы ограждены. Для временного ограждения могут применяться щиты (ширмы), экраны и т.п., изготовленные из дерева или других изоляционных материалов.

Расстояние от временных ограждений до токоведущих частей должно быть не менее указанного в графе 2 табл.Б2.1.1. В электроустановках напряжением 6-15 кВ это расстояние при необходимости может быть уменьшено до 0,35 м.

Необходимость временных ограждений, их вид, способ установки определяются по местным условиям и характеру работы лицом, выполняющим подготовку рабочего места, и ответственным руководителем работ.

Установка ограждений производится с особой осторожностью в присутствии ответственного руководителя работ.

На временных ограждениях должны быть укреплены плакаты "Стой. Напряжение".

Б2.3.12. Допускается применение специальных передвижных ограждений - клеток, наклонных щитов и т.п., конструкция которых обеспечивает безопасность их установки, устойчивость и надежное закрепление.

Б2.3.13. В электроустановках напряжением до 15 кВ в тех случаях, когда нельзя оградить токоведущие части щитами, допускается применение изолирующих накладок, помещаемых между отключенными и находящимися поднапряжением токоведущими частями (например, между контактами отключенного рубильника, разъединителя). Эти изолирующие накладки могут касаться токоведущих частей, находящихся под напряжением.

Устанавливать и снимать накладки должны два лица с группой V и IV - в электроустановках напряжением выше 1000 В, IV и III - в установках до 1000 В (одно из них из оперативного, другое может быть из ремонтного персонала), пользуясь диэлектрическими перчатками и изолирующими штангами либо клещами с применением защитных очков.

Б2.3.14. После включения заземляющих ножей или установки переносных заземлений в закрытых электроустановках на сетчатых или сплошных ограждениях ячеек, соседних с местом работ и расположенных напротив, должны быть вывешены плакаты "Стой. Напряжение".

Соседние ячейки и ячейки, расположенные напротив места работы, не имеющие указанных ограждений, а также проходы, куда персоналу не следует входить, должны быть ограждены переносными щитами (ширмами) с такими же плакатами на них. Переносные щиты должны устанавливаться с таким расчетом, чтобы они не препятствовали выходу персонала из помещения в случае возникновения опасности.

Б2.3.15. В ОРУ при работах, проводимых с земли на оборудовании, установленном на фундаментах и отдельных конструкциях, рабочее место должно быть ограждено (с оставлением прохода) канатом или шнуром из растительных либо синтетических волокон с вывешенными на них плакатами "Стой. Напряжение", обращенными внутрь огражденного пространства.

Разрешается пользоваться для подвески каната конструкциями, не включенными в зону рабочего места, при условии, что они остаются вне огражденного пространства.

При снятии напряжения со всего ОРУ, за исключением линейных разъединителей, последние должны быть ограждены канатом с плакатами "Стой. Напряжение", обращенными наружу огражденного пространства.

Б2.3.16. В ОРУ на участках конструкций, по которым можно пройти от рабочего места к соседним участкам, где есть напряжение, должны быть установлены хорошо видимые плакаты "Стой. Напряжение". Эти плакаты может устанавливать лицо с группой по электробезопасности не ниже III из оперативно-ремонтного или ремонтного персонала под руководством допускающего.

На конструкциях, соседних с той, по которой разрешается подниматься, внизу должен быть вывешен плакат "Не влезай. Убьет!".

На стационарных лестницах и конструкциях, по которым разрешено подниматься, должен быть вывешен плакат "Влезай здесь".

Б2.3.18. Во время работы персоналу запрещается переставлять или убирать плакаты и установленные временные ограждения и проникать на территорию огражденных участков. Все плакаты вывешиваются и снимаются только по распоряжению оперативного персонала.

Проверка отсутствия напряжения

Б2.3.19. Перед началом всех видов работ в электроустановках со снятием напряжения необходимо проверить отсутствие напряжения на участке работы. Проверка отсутствия напряжения на отключенной для производства работ части электроустановки должна быть проведена допускающим после вывешивания запрещающих плакатов.

Б2.3.20. В электроустановках проверять отсутствие напряжения необходимо указателем напряжения заводского изготовления, исправность которого перед применением должна быть установлена посредством предназначенных для этой цели специальных приборов или приближением к токоведущим частям, расположенным поблизости и заведомо находящимся под напряжением.

В электроустановках напряжением выше 1000 В пользоваться указателем напряжения необходимо в диэлектрических перчатках.

При отсутствии поблизости токоведущих частей, заведомо находящихся под напряжением, или иной возможности проверить исправность указателя напряжения на месте работы допускается предварительная его проверка в другой электроустановке.

Если проверенный таким путем указатель напряжения был уронен или подвергался толчкам (ударам), то применять его без повторной проверки запрещается.

Проверка отсутствия напряжения у отключенного оборудования должна производиться на всех фазах, а у выключателя и разъединителя - на всех шести вводах, зажимах.

Если на месте работ имеется разрыв электрической цепи, то отсутствие напряжения проверяется на токоведущих частях с обеих сторон разрыва.

Постоянные ограждения снимаются или открываются непосредственно перед проверкой отсутствия напряжения.

Б2.3.21. В электроустановках напряжением 35 кВ и выше для проверки отсутствия напряжения можно также пользоваться изолирующей штангой, прикасаясь ею несколько раз к токоведущим частям. Признаком отсутствия напряжения является отсутствие искрения и потрескивания.

В ОРУ напряжением до 220 кВ проверять отсутствие напряжения указателем напряжения или штангой допускается только в сухую погоду. В сырую погоду отсутствие напряжения допускается проверять тщательным прослеживанием схемы в натуре. В этом случае отсутствие напряжения на отходящей линии подтверждается оперативным персоналом или диспетчером.

Если при проверке схемы будет намечено коронирование на ошиновке или оборудовании, свидетельствующее о наличии на них напряжения, или будут замечены искры между контактами линейного разъединителя при его отключении, свидетельствующие о наличии напряжения на линии, то схему нужно проверить повторно, а свои замечания о состоянии линии сообщить оперативному персоналу или диспетчеру.

Проверка отсутствия напряжения путем прослеживания схемы в натуре допускается в сырую погоду также у КТП и КРУН всех напряжений при отсутствии специального указателя, предназначенного для пользования им в любую погоду.

При прослеживании схемы в натуре отсутствие напряжения на вводах ВЛ и КЛ подтверждается персоналом, в чьем оперативном управлении находятся линии.

На ВЛ прослеживание схемы в натуре заключается в проверке направления и внешних признаков, а также обозначений на опорах, которые должны соответствовать диспетчерским наименованиям линий.

Б2.3.22. На деревянных и железобетонных опорах ВЛ напряжением 6-20 кВ, а также при работе с телескопической вышки при проверке отсутствия напряжения указателем, основанным на принципе протекания емкостного тока, должна быть обеспечена его необходимая чувствительность. Для этого рабочую часть указателя следует заземлять проводом сечением не менее 4 кв.мм.

Б2.3.23. На ВЛ при подвеске проводов на разных уровнях проверять отсутствие напряжения указателем или штангой и накладывать заземление следует снизу вверх, начиная с нижнего провода. При горизонтальной подвеске проверку нужно начинать с ближайшего провода.

Б2.3.24. В электроустановках напряжением до 1000 В проверять отсутствие напряжения нужно как между фазами, так и между каждой фазой и заземленным корпусом оборудования или заземляющим (зануляющим) приводом. Допускается применять предварительно проверенный вольтметр. Пользоваться контрольными лампами запрещается.

Б2.3.25. Устройства, сигнализирующие об отключенном состоянии аппаратов, блокирующие устройства, постоянно включенные вольтметры и т.п. являются только вспомогательными средствами, на основании показаний или действия которых не допускается делать заключение об отсутствии напряжения.

Указание сигнализирующих устройств о наличии напряжения является безусловным признаком недопустимости приближения к данному оборудованию.

Б2.3.26. Проверять отсутствие напряжения в электроустановках подстанций и в РУ разрешается одному лицу из оперативного или оперативно-ремонтного персонала с группой по электробезопасности не ниже IV в электроустановках напряжением выше 1000 В и с группой не ниже III - в установках до 1000 В.

На ВЛ проверку отсутствия напряжения должны выполнять два лица: на ВЛ напряжением выше 1000 В - с группами не ниже IV и III, на ВЛ напряжением до 1000 В - с группой не ниже III.

Заземление токоведущих частей. Общие требований

Б2.3.27. Заземление токоведущих частей производится в целях защиты работающих от поражения электрическим током в случае ошибочной подачи напряжения на место работы.

Б2.3.28. Накладывать заземления на токоведущие части необходимо непосредственно после проверки отсутствия напряжения. Переносные заземления сначала нужно присоединить к земле, а затем после проверки отсутствия напряжения наложить на токоведущие части.

Снимать переносные заземления следует в обратной наложению последовательности: сначала снять их с токоведущих частей, а затем отсоединить от земли.

Б2.3.29. Операции по наложению и снятию переносных заземлений выполняются в диэлектрических перчатках с применением в электроустановках напряжением выше 1000 В изолирующей штанги. Закреплять зажимы наложенных переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

Запрещается пользоваться для заземления проводниками, не предназначенными для этой цели, а также присоединять заземление посредством скрутки.

Заземление токоведущих частей в электроустановках подстанции и в распределительных устройствах

Б2.3.30. В электроустановках напряжением выше 1000 В заземления накладываются на токоведущие части всех фаз, полюсов отключенного для производства работ участка данной электроустановки со всех сторон, откуда может быть подано напряжение, за исключением отключенных для производства работ сборных шин, на которые достаточно наложить одно заземление.

При работах в РУ накладывать заземления на противоположных концах питающих данное устройство линий не требуется, кроме случаев, когда при производстве работ необходимо снимать заземление с вводов линий.

Наложенные заземления могут быть отделены от токоведущих частей, на которых непосредственно производится работа, отключенными выключателями, разъединителями, отделителями или выключателями нагрузки, снятыми предохранителями, демонтированными шинами или проводами.

Б2.3.31. На токоведущие части непосредственно на рабочем месте заземление дополнительно накладывается в тех случаях, когда эти части могут оказаться под наведенным напряжением (потенциалом), могущим вызвать поражение током, или на них может быть подано напряжение выше 42 В переменного и 110 В постоянного тока от постороннего источника (сварочный аппарат, осветительные сети и т.п.).

Б2.3.32. Переносные заземления, наложенные на токоведущие части, должны быть отделены от токоведущих частей, находящихся под напряжением, видимым разрывом. Заземления следует накладывать в местах, очищенных от краски.

Б2.3.33. В ЗРУ переносные заземления накладываются на токоведущие части в установленных для этого местах. Эти места очищаются от краски и окаймляются черными полосами.

В ЗРУ и ОРУ места присоединения переносных заземлений к магистрали заземления или к заземленным конструкциям должны быть очищены от краски и приспособлены для закрепления.

Б2.3.34. В электроустановках, конструкция которых такова, что наложение заземления опасно или невозможно (например, в некоторых распределительных ящиках, КРУ отдельных типов и т.п.), при подготовке рабочего места должны быть приняты дополнительные меры безопасности, препятствующие ошибочной подаче напряжения на место работы: приводы и отключенные аппараты запираются на замок; ножи или верхние контакты разъединителей, рубильников, автоматов и т.п. ограждаются резиновыми колпаками или жесткими накладками из изоляционного материала; предохранители, включенные последовательно с коммутационными аппаратами, снимаются и т.п. Эти технические мероприятия должны быть указаны в местной инструкции по эксплуатации. При невозможности принятия указанных дополнительных мер должны быть отсоединены концы питающей линии в РУ, на щите, сборке или непосредственно на месте работы.

Список таких электроустановок определяется и утверждается лицом, ответственным за электрохозяйство.

Б2.3.35. Наложение заземлений не требуется при работе на электрооборудовании, если от него со всех сторон отсоединены шины, провода и кабели, по которым может быть подано напряжение; если на него не может быть подано напряжение путем обратной трансформации или от постороннего источника и при условии, что на этом оборудовании не наводится напряжение. Концы отсоединенных кабелей при этом должны быть замкнуты накоротко и заземлены.

Б2.3.36. В электроустановках напряжением до 1000 В при работах со снятием напряжения на сборных шинах РУ, щитов, сборок на эти шины (за исключением шин, выполненных изолированным проводом) накладывается заземление. Необходимость и возможность наложения заземления на присоединениях этих РУ, щитов, сборок и на оборудование, получающее от них питание, определяет лицо, выдающее наряд, распоряжение (п.Б2.2.8).

Б2.3.37. В электроустановках напряжением выше 1000 В:

включать заземляющие ножи разрешается одному лицу с группой не ниже IV из оперативного или оперативно-ремонтного персонала;

накладывать переносные заземления должны два лица из оперативного или оперативно-ремонтного персонала с группами по электробезопасности не ниже IV и III. Второе лицо с группой не ниже III может быть из ремонтного персонала, при этом оно должно пройти инструктаж и быть ознакомлено со схемой электроустановки;

отключать заземляющие ножи и снимать переносные заземления может одно лицо с группой не ниже III из оперативного или оперативно-ремонтного персонала.

Б2.3.38. В электроустановках напряжением до 1000 В все операции по наложению и снятию заземлений разрешается выполнять одному лицу с группой по электробезопасности не ниже III из оперативного или оперативно-ремонтного персонала.

Б2.3.39. Допускается временное снятие заземлений, наложенных при подготовке рабочего места, если это требуется по характеру выполняемых работ (измерение сопротивления изоляции и т.п.). При этом место работы подготавливается в полном соответствии с требованиями настоящих Правил и лишь на время производства работы снимаются те заземления, при наличии которых работа не может быть выполнена.

Временное снятие и повторное наложение заземлений производятся оперативным персоналом или под его наблюдением членом бригады с группой по электробезопасности не ниже III.

В электроустановках напряжением выше 1000 В без местного оперативного персонала временное снятие и повторное наложение заземления при отсутствии допускающего может производить ответственный руководитель или производитель работ или под его наблюдением член бригады с группой не ниже III.

При выдаче наряда разрешение на временное снятие заземлений вносится в строку "Отдельные указания" с записью о том, где и для какой цели требуется эта операция.

Заземление воздушных линий электропередачи

Б2.3.40. ВЛ напряжением выше 1000 В заземляются во всех РУ и у секционирующих коммутационных аппаратов, где отключена линия.

Допускается:

ВЛ напряжением 35 кВ и выше с отпайками не заземлять на отпаечных подстанциях при условии, что линия заземлена с двух концов, а на этих подстанциях заземления наложены за отключенными линейными разъединителями (со стороны подстанции);

ВЛ напряжением 6-20 кВ заземлять только в одном РУ или у одного секционирующего аппарата либо на ближайшей к этому устройству или секционирующему аппарату опоре, имеющей заземляющее устройство. В остальных РУ этого напряжения и у секционирующих коммутационных аппаратов в местах, где воздушная линия отключена, допускается ее не заземлять при условии, что на воздушную линию будут наложены заземления между рабочим местом и этим РУ или секционирующими коммутационными аппаратами. Заземления накладываются на опорах, имеющих заземляющие устройства.

Для ВЛ напряжением до 1000 В достаточно наложить заземление только на рабочем месте.

Б2.3.41. При пофазном ремонте ВЛ заземлять в РУ провод отключенной фазы запрещается.

Б2.3.42. Дополнительно к заземлениям, указанным в п.Б2.3.40 , на рабочем месте каждой бригады заземляются провода, а при необходимости и тросы.

На отключенной и заземленной воздушной линии напряжением 35 кВ и выше при производстве работ на проводе одной фазы или поочередно на проводах каждой фазы допускается заземлять на рабочем месте провод только той фазы, на которой выполняется работа. При этом запрещается приближаться к проводам остальных, незаземленных фаз на расстояние менее указанного в графе 2 табл.Б2.1.1.

При прочих работах на ВЛ напряжением 35 кВ и выше, а также при всех работах на ВЛ напряжением ниже 35 кВ на рабочем месте заземляются провода всех фаз.

Б2.3.43. На однотипных ВЛ заземление на рабочем месте необходимо накладывать на опоре, на которой производится работа, или на соседней. Допускается наложение заземлений с двух сторон участка ВЛ, на котором работает бригада, при условии, что расстояние между заземлениями не превышает 2 км.

Б2.3.44. При выполнении работы на проводах ВЛ в пролете пересечения с другой ВЛ, находящейся под напряжением (п.Б2.1.34), заземление необходимо накладывать на опоре, где производится работа.

Если в этом пролете подвешиваются или заменяются провода либо тросы, то с обеих сторон от места пересечения заземляются как подвешиваемый, так и заменяемый провод, трос.

Б2.3.45. При работе на изолированном от опоры молниезащитном тросе или на конструкциях опоры, когда требуется приближение к этому тросу на расстояние менее 1,0 м, трос заземляется. Заземление накладывается с опоры в сторону пролета, где трос изолирован, или на этом пролете.

Если на этом пролете предусмотрена плавка гололеда, перед началом работы трос должен быть отключен и заземлен с тех сторон, откуда на него может быть подано напряжение.

Б2.3.46. Перед разрывом электрической цепи на рабочем месте (рассоединение проводов, тросов, отключение секционирующего разъединителя) заземление накладывается по обе стороны разрыва.

Б2.3.47. Переносные заземления следует присоединять: на металлических опорах - к их элементам, на железобетонных и деревянных опорах с заземляющими спусками - к этим спускам после проверки их целости.

На железобетонных опорах допускается присоединять переносное заземление к арматуре или к металлическим элементам опоры, имеющим металлическую связь с арматурой.

В электросетях напряжением до 1000 В с заземленной нейтралью при наличии повторного заземления нулевого провода допускается присоединять переносные заземления к нулевому проводу.

Места присоединения переносных заземлений к заземляющей проводке или к конструкциям должны быть очищены от краски.

На всех ВЛ переносное заземление на рабочем месте можно присоединить к специальному заземлителю, погруженному в грунт на глубину не менее 0,5 м, или в зависимости от местных условий к заземлителям других типов.

Б2.3.48. На ВЛ напряжением до 1000 В при работах, выполняемых с опор либо с телескопической вышки без изолирующего звена, заземление накладывается как на провода ремонтируемой линии, так и на все подвешенные на этих опорах провода, в том числе на провода радиотрансляции и телемеханики.

Б2.3.49. На ВЛ при подвеске проводов на разных уровнях заземление накладывается снизу вверх, начиная с нижнего провода, а при горизонтальной подвеске - начиная с ближайшего провода.

Б2.3.50. При выполняемых с опор работах на проводах (тросах) ВЛ, проходящей в зоне наведенного напряжения, или на отключенной цепи многоцепной ВЛ, остальные цепи которой находятся под напряжением, заземления накладываются на каждой опоре, где производится работа.

Примечание. Зона наведенного напряжения - зона вдоль ВЛ переменного тока 110 кВ и выше в виде участка земли и воздушного пространства, ограниченная по обе стороны вертикальными плоскостями, отстоящими от оси ВЛ на расстоянии менее: 100 м - для ВЛ 110 кВ; 150 м - для ВЛ 150-220 кВ; 200 м - для ВЛ 330-500 кВ.

Б2.3.51. В зоне наведенного напряжения при работе на проводах (тросах), выполняемых с не имеющей изолирующего звена телескопической вышки или другого механизма для подъема людей, их рабочие площадки соединяются посредством переносного заземления с проводом (тросом), а сама вышка или механизм заземляются. Провод (трос) при этом должен быть заземлен на ближней опоре.

Б2.3.52. На ВЛ накладывать переносные заземления и включать установленные на опорах заземляющие ножи должны лица из оперативного и оперативно-ремонтного персонала, одно из которых - производитель работ с группой по электробезопасности не ниже IV на ВЛ напряжением выше 1000 В и с группой не ниже III на ВЛ напряжением до 1000 В, а второе лицо - член бригады, имеющий группу не ниже III. Снимать переносные заземления допускается двум лицам, имеющим группу не ниже III.

При наложении и снятии заземлений одно из двух лиц, выполняющих эти операции, в том числе и производитель работ, может оставаться на земле.

Отключать заземляющие ножи разрешается одному лицу с группой по электробезопасности не ниже III из оперативного или оперативно-ремонтного персонала.

Хранение и учет заземлений

Б2.3.53. Комплекты переносных заземлений должны быть пронумерованы и храниться в отведенных для этого местах. Специальные места для развески или укладки переносных заземлений должны быть снабжены номерами в соответствии с номерами, имеющимися на этих комплектах.

Б2.3.54. Наложение и снятие переносных заземлений, включение и отключение заземляющих ножей должно отражаться на оперативной или мнемонической схеме, в оперативном журнале и в наряде.

Все переносные заземления должны учитываться по номерам с указанием мест их нахождения.

Производство работ в электроустановках должно осуществляться в соответствии с необходимыми требованиями. Инструкции утверждены на основании действующих отраслевых нормативных актов. Рассмотрим далее технические мероприятия при работе в электроустановках.

Основные требования

Технические мероприятия в электроустановках осуществляются в определенном порядке. В первую очередь выполняются необходимые отключения и принимаются меры по предотвращению передачи напряжения на место в случае самостоятельной или ошибочной активации коммутационной аппаратуры. Правила технической эксплуатации тепловых электроустановок предписывают использование запрещающих плакатов. Они вывешиваются на ключах дистанционного и приводах ручного управления коммутационными устройствами.

На токоведущих частях проверяется отсутствие напряжения. Эти элементы должны иметь заземление во избежание поражения током людей. Необходимо включить заземляющие ножи. Техническое обслуживание электроустановок должно осуществляться в соответствии с предупреждающими и предписывающими плакатами. Участки и токоведущие части, оставшиеся под напряжением, должны быть ограждены. Эти технические мероприятия при работе в электроустановках осуществляются в зависимости от условий после либо до заземления.

Специфика

Регламентируют количество людей, осуществляющих указанные выше действия. При проведении оперативной деятельности двумя либо более лицами в течение смены их выполняет два человека.

Технические мероприятия при работе в электроустановках, кроме некоторых из них, может выполнять один человек в случае единоличной деятельности. Запрещено одному лицу осуществлять наложение переносного заземления и производить переключения, проводимые на 2-х и более присоединениях при напряжении больше 1000 В в случае отсутствия действующих блокировочных устройств разъединителей, срабатывающих при неправильных действиях.

Отключения

Технические мероприятия при работе на электроустановках включают в себя обесточивание:

Токоведущих частей, на которых будет осуществляться деятельность.
Неогражденных элементов, проводящих ток, к которым могут приблизиться люди.

В случае отсутствия возможности осуществить отключение, токоведущие элементы должны быть ограждены. При напряжении больше 1000 В со всех сторон, откуда может подаваться ток коммутационным аппаратом, должен просматриваться разрыв, который образован отсоединением либо снятием проводов и шин, предохранителей, отключением разъединителей, выключателей и отделителей нагрузки, кроме тех, в которых автоматической включение производится посредством пружин, установленных на аппаратах. Технические мероприятия при работе в электроустановках предполагают также обесточивание и прочих), которые связаны с участком осуществления деятельности. Это исключит обратную трансформацию.

Требования к оснащению

В электроустановках, напряжение в которых - больше 1000 В, во избежание самопроизвольной либо ошибочной активации коммутационных аппаратов, посредством которых может подаваться ток на участок, должны быть:

Предотвращение ошибочного включения

Необходимые меры принимаются в соответствии с требованиями, содержащимися в инструкции по обслуживанию распределительных комплектных устройств. Согласно предписаниям, в устройствах с напряжением 6-10 кВ, оснащенных однополюсными разъединителями, для предупреждения ошибочного подключения разрешено надевать резиновые колпаки на ножи. В электроустановках до 1000 В с токоведущими элементами, где будет осуществляться работа, необходимо снять напряжение со всех сторон посредством обесточивания коммутационных аппаратов, оснащенных ручными приводами. В случае наличия в схеме предохранителей отключение производится их снятием. Если они отсутствуют, обесточивание осуществляется:

Запиранием дверец либо рукояток шкафа.
Укрытием кнопок.
Установкой изолирующих накладок между контактами и так далее.

Разрешено также снять напряжение который оснащен дистанционным управлением, если провода отсоединяются включающей катушкой. Если характер работ и конструктивные особенности устройств позволяют, то приведенные меры могут заменяться расшиновкой либо отсоединением концов проводов, кабеля от них или от того оборудования, с которым будут проводиться дальнейшие действия.

Важный момент

Как гласят правила технической эксплуатации электроустановок, отсоединение или расшиновка должны осуществляться лицом из ремперсонала под руководством допускающего. С токоведущих частей, ближайших к участку и доступных для случайных (непреднамеренных) прикосновений либо снимается напряжение, либо они ограждаются. Отключенное состояние коммутационных аппаратов с напряжением меньше 1000 В с недоступными контактами для осмотра невыкатными автоматами, закрытыми рубильниками и так далее) определяется посредством осуществления проверки отсутствия напряжения на отходящих шинах либо зажимах.

Организационные мероприятия в электроустановках

Для безопасного осуществления деятельности необходимо:

Оформление распоряжения, наряда либо перечня действий.
Выдача разрешений на подготовку участка и допуск в случаях, которые предусмотрены Правилами.
Обеспечить контроль во время деятельности сотрудников.
Оформлять перерывы, переводы на другой участок, завершение работ.

Ответственные лица

Организационные мероприятия в электроустановках осуществляются:

Задачи ответственных лиц

Уполномоченные сотрудники определяют возможность и необходимость выполнения работы. Они отвечают за правильность и полноту мер безопасности, указанных в наряде либо распоряжении, количественный и качественный состав бригады. В ней должно быть два и более человека, в числе которых - производитель работ. Уполномоченные лица назначают ответственных за безопасность на участке, контролируют соответствие выполняемых действий группами специалистов, перечисленных в наряде. Они также проводят целевые инструктажи с наблюдающим, производителем работ или ответственным руководителем.

Организационно-технические мероприятия при работе в электроустановках выполняются в установленном порядке. Предварительно осуществляются все отключения. Исполнители принимают меры, направленные на предотвращение подачи напряжения на участок при самостоятельном/ошибочном запуске коммутационной аппаратуры. Правила технической эксплуатации электроустановок содержат предписание об использовании запрещающих табличек. Их вывешивают на приводах ручного и ключах дистанционного управления устройствами.

Технические мероприятия при производстве работ в электроустановках

Перед их проведением должна быть выполнена подготовка, описанная выше. Технические мероприятия при работе в электроустановках включают в себя:

Проверку отсутствия тока на проводящих элементах, подлежащих заземлению.
Вывешивание предписывающих и предупреждающих табличек. При необходимости участок и оставшиеся под напряжением токоведущие детали ограждаются.

При оперативном обслуживании осуществляют двое специалистов (не менее).

Отключения

Технические мероприятия при работе в электроустановках до 1000В включают в себя снятие напряжения с:

Со всех сторон, откуда может подаваться ток на участок, должен просматриваться разрыв. Он формируется снятием/отсоединением проводов, шин, отключением разъединителей/отделителей, снятием предохранителей. Установки, связанные с местом работы, отключаются со стороны наименьшего сопротивления. Это необходимо для исключения обратной трансформации. Если обслуживаются электроустановки свыше 1000 В , необходимо:

Дополнительно

При производстве работ в отсеке КРУН тележку с оборудованием следует выкатить. Шторка сектора, в котором остаются токоведущие элементы под напряжением, запирается на замок. Обязательно вывешивание плаката: "Стой, напряжение". В отсеке размещается табличка "Работать здесь". При обслуживании частей вне КРУ на отходящих КЛ и ВЛ на подключенных к ним устройствах тележку следует выкатить. Верхняя штора запирается на замок; вывешивается табличка "Не включать - работают люди/работа на линии". В агрегатах 6-10 кВ с однополюсными разъединителями на ножи надеваются специальные колпаки из резины.

Действия при отсутствии предохранителей

Технические мероприятия при работе на электроустановках должны выполняться в следующей последовательности:

Размещение плакатов

После отключения отделителей, выключателей, разъединителей при напряжении больше 1000 В, на кнопках и ключах дистанционного управления либо коммутационных аппаратах (рубильниках, автоматах) размещаются таблички со словами "Не включать - работают люди/работа на линии". У разъединителей, регулируемых оперативной штангой, предупреждающие плакаты вывешивают на ограждениях либо приводах полюсов. На клапанах, обеспечивающих закрытие доступа воздуха в приводы разъединителей, размещаются таблички "не открывать - работают люди". На присоединениях с напряжением меньше 1 кВ, не имеющих автоматических рубильников, плакаты вывешивают у снятых предохранителей.

Ограждения

Выполняя технические мероприятия при работе на электроустановках , необходимо защитить от непреднамеренного прикосновения не отключенные токоведущие элементы. Для этого можно использовать ширмы, щиты, экраны, прочие изоляционные материалы. Необходимость размещения ограждений, их тип, метод монтажа определяется в соответствии с особенностями местности субъектом, осуществляющим подготовку участка, совместно с ответственным руководителем. Особое значение имеет . Монтаж ограждения необходимо осуществлять под наблюдением непосредственного начальника. На временных конструкциях размещаются плакаты "Стой, напряжение". Аналогичные таблички вывешивают после запуска ЗН либо установки ПЗ на сетчатых (сплошных) ограждениях, соседних с участком работы или напротив. На конструкциях сетей, по которым подъем запрещен, обязательно размещение плаката "Не влезай, убьет". Информационные таблички вывешивают на стационарных элементах и лестницах, перемещение по которым разрешено. Плакаты должны содержать надпись "Влезать здесь". Все ограждения и таблички монтируются и снимаются исключительно по распоряжению оперативных специалистов.

Охрана труда при эксплуатации электроустановок

После размещения запрещающих плакатов выполняется проверка отсутствия напряжения. Ее выполняют с использованием оборудования заводского изготовления. Перед применением его исправность должна быть подтверждена специальным прибором либо приближением к токоведущим элементам, находящимся под напряжением. Правила технической эксплуатации электроустановок предписывают использование диэлектрических перчаток. Необходимо выполнять пофазную проверку, а у разъединителей и выключателей - на всех выводах, зажимах. В ЭУ от 35 кВ и больше допускается применять изолирующую штангу. Ею следует несколько раз прикоснуться к токоведущим элементам. Потрескивание и искрение будет свидетельствовать о присутствии напряжения. В ОРУ 220 кВ штанга может использоваться только при сухой погоде. При вертикальном подвесе проверка осуществляется от нижнего провода, при горизонтальном - от ближайшего. Выполнять мероприятия в установках ПС и РУ может один специалист оперативного персонала. При этом он должен иметь группу не ниже четвертой в ЭУ больше 1 кВ, а до 1 кВ - не ниже третьей.

Наложение заземления

Оно осуществляется в цепях защиты на случай ошибочной подачи тока на участок работы. Переносное заземление (ПЗ) накладывают на проводящий элемент после проверки. В первую очередь осуществляется присоединение к земле. При отсутствии напряжения ПЗ накладывают на токоведущий элемент. Снимается заземление в обратной последовательности. Мероприятия осуществляются в диэлектрических перчатках. В ЭУ более 1 кВ используется изолирующая штанга. В этих установках заземляющие ножи может включить один человек. При этом специалист должен иметь группу не ниже 4. Наложение ПЗ производится вдвоем. Специалисты должны иметь 3 и 4 группы. Отключение, снятие заземления может один сотрудник. У него должна быть как минимум третья группа. ПЗ представляет собой одно или несколько отрезков неизолированного многожильного медного провода, соединенных друг с другом. Они снабжаются зажимами для подсоединения к токоведущим элементам и заземляющему устройству. На ВЛ наложение ПЗ и включение ЗН осуществляется вдвоем. Они должны иметь группы не ниже 3 и 4.
