Матрицы VA – основа дисплеев с уникально высокой контрастностью

Здравствуйте дорогие читатели моего блога, интересующиеся разновидностями ЖК мониторов. Сегодня очередь дошла до матрицы VA, которая имеет свои эксклюзивные достоинства, но в тоже время является компромиссным вариантом между TN и IPS технологиями.

Традиционно напомню историю ее создания и принцип действия. В 1996 году компания Fujitsu представила разновидность ЖК матрицы с вертикальным, относительно плоскости второго поляризатора, позиционированием жидких кристаллов.

Для тех, кто подзабыл, я напомню общий принцип технологии создания изображения в активном TFT дисплее:

На экран направлен свет от подсветки;
каждый отдельный пиксель состоит из трех мельчайших отверстий с красным, зеленым и синим светофильтром;
Перед каждым RGB элементом стоит модуль с двумя взаимно перпендикулярными поляризационными решетками, исключающими прохождение луча;
Между ними имеется ЖК с прозрачными электродами. При подаче на них напряжения, кристалл изменяет поляризацию светового потока, позволяя ему проникнуть через вторую фильтрующую решетку и попасть на светофильтр.

Так на экране получается изображение. Но оно может иметь разные свойства в зависимости от способа размещения молекул в кристалле при спокойном и активированном состоянии. Картинка, получаемая на TN панелях, имела множество недостатков, но и создаваемая на экранах, также не была идеальной. Поэтому, то, что удалось поучить на VA матрице, считалось весьма неплохим результатом.

VA технология наиболее близка к IPS, о чем свидетельствуют такие же темные битые пиксели. Но ее особенность заключается в том, что меняя свое положение, кристаллы выполняли основную функцию с наибольшей эффективностью: либо полностью перекрывая поток света, либо обеспечивали прохождение луча с минимальной потерей яркости.

Она так же требовала улучшения, поэтому позже Fujitsu представили новую, усовершенствованную версию – MVA (multi-domain vertical alignment), а Samsung (также работавший в этом направлении) – PVA (plane-to-line switching) матрицу.

Важные «плюсы» и условные «минусы»

О том, что же получили пользователи в лице VA мониторов мы сейчас и поговорим. А так же о том, почему в результате острой конкуренции между разными ЖК технологиями каждая из них осталась востребованной и заняла свою нишу. Все это, конечно, обусловлено свойствами матриц, которые при прочих общих параметрах, напрямую зависят от позиционирования молекул жидких кристаллов:

Как я уже упомянул, VA кристаллический модуль полностью блокирует луч, что позволяет получить глубокий черный цвет. С таким же успехом достигается и максимальная яркость белого. Это главное преимущество данной технологии, благодаря чему картинка получается максимально контрастной и четкой. По данному показателю VA мониторы намного опередили своих конкурентов, а значит, они являются лучшим решением для работы с офисными приложениями, конструкторскими программами и редакторами векторной графики. Так же VA экраны высокого разрешения, детально отображающие различные схемы сложных технологических процессов, незаменимы для диспетчерских служб.

Цветопередача остается отличной, на уровне IPS экранов. Ведь здесь так же каждый отдельный цвет имеет 8-и битную кодировку, что позволяет получить множество оттенков.

Вместе с высокой контрастностью это позволяет получить потрясающую по красоте картинку. Этим свойством VA экранов, несомненно, предпочтут воспользоваться графические дизайнеры, фотографы и любители смотреть кинофильмы. Следует отметить, что яркое четкое изображение позволяет без проблем использовать такие мониторы в ярко освещенном помещении или на улице;

Но за все эти преимущество приходится расплачиваться определенными недостатками. Расположение молекул кристалла позволяет наслаждаться картинкой только, если вы находитесь непосредственно перед экраном. При боковом просмотре существенно ухудшается цветопередача, а различить оттенки в тенях становиться практически невозможным. Да у VA матрицы углы обзора шире, чем у моделей, но до IPS ей все равно далеко. Но, если вы планируете использовать монитор индивидуально, сидя непосредственно перед ним, то данное свойство можно назвать недостатком, лишь условно;

Чтобы изменить структуру жидкого кристалла с вертикальным ориентированием молекул требуется больше времени и энергии. Это негативно отражается и на времени отклика пикселя и на энергопотребление. Последний фактор менее критичен, поскольку значительная часть энергии расходуется и на подсветку. А вот размытие при просмотре динамических сцен является веской причиной, не использовать VA экран в играх со стремительным развитием событий. (Кстати, к любителям стратегий это не относиться. Им наоборот нужен такой монитор с высокий четкостью).

Ценовой вопрос затрагивать не хочу, ведь он довольно условный, поскольку на стоимость мониторов с VA матрицей влияют различные сторонние факторы, в том числе бренд производителя. Хотя в этом есть и свои плюсы. Некоторые специально отдают предпочтение более дорогой PVA технологи, зная, что такие экраны выпускает исключительно Самсунг, гарантируя при этом фирменное качество и надежность.

Клуб поклонников VA технологии

Как видите, для каждого типа ЖК дисплея есть свои условия, при которых он максимально проявляет свои лучшие стороны, а его недостатки становятся несущественными. Это относится и к экрана с VA матрицей, ведь он отлично проявляет себя: для решения широкого спектра производственных задач, при просмотре видеоконтента в обычной светлой жилой комнате (а не затемненной, как кинозал), для игр и, конечно, для общения в соцсетях.

Надеюсь, мои дорогие читатели, среди вас обязательно найдутся те, для кого VA матрица станет оптимальным решением при выборе монитора.

На этом я заканчиваю свой рассказ и прощаюсь с вами.

Удачи и до новых встреч!

In-Plane Switching (также Super Fine TFT) - технология изготовления жидкокристаллических дисплеев.

Технология IPS или SFT (Super Fine TFT), была разработана компаниями Hitachi и NEC в 1996 году как альтернатива TN-технологии (Twisted Nematic).

Эти компании пользуются этими двумя разными названиями одной технологии - NEC использует «SFT», а Hitachi - «IPS». Технология предназначалась для избавления от недостатков TN + film. Хотя с помощью IPS и удалось добиться увеличения угла обзора до 178°, а также высокой контрастности и цветопередачи, время отклика осталось на низком уровне. TN-матрица имеет как правило лучший отклик, чем IPS, но не всегда. Так, при переходах из серого в серый лучше себя ведет IPS-матрица.

Данная матрица также к устойчива к нажатию. Прикосновение к TN- или VA-матрице приводит к «волнению» или определенной реакции на экране. У IPS-матрицы такой эффект отсутствует.

Кроме того, офтальмологи подтверждают, что IPS-матрица более комфортна для глаз.

Таким образом, IPS-матрица дает яркую и четкую картину независимо от углов зрения, оптимальную для работы в интернете, просмотра фильмов. Но самое главное - для обработки изображений и просмотра фотографий.

В настоящий момент матрицы, изготовленные по технологии IPS, - единственные среди ЖК-мониторов передают полную глубину цвета RGB - 24 бита, по 8 бит на канал.

Ранее технология IPS использовалась исключительно для профессиональных мониторов, поскольку наиболее адекватно из всех технологий производства ЖК-панелей позволяет передавать цветовую гамму. Однако, LG сделала революционный шаг по ее выводу на массовый рынок.

По состоянию на 2012 год выпущено уже много мониторов на IPS матрицах (e-IPS производства LG.Displays), имеющих 6 бит на канал. Старые TN-матрицы имеют 6-бит на канал, как и часть MVA.

IPS в настоящее время вытеснено технологией Н-IPS, которая наследует все преимущества технологии IPS с одновременным уменьшением времени отклика и увеличением контрастности. Цветность лучших Н-IPS панелей не уступает обычным мониторам ЭЛТ. Н-IPS и более дешевая e-IPS активно используется в панелях размером от 20«. LG Display, Dell, NEC, Samsung, Chimei остаются единственными производителями панелей по данной технологии.

Виды матриц IPS

IPS (Super TFT) . Это базовый уровень технологии. Преимущество - широкие углы обзора. Большинство панелей также поддерживают реалистичную цветопередачу (8-бит на канал).

S-IPS (Super-IPS) . Этот тип матрицы наследует все преимущества технологии IPS с одновременным уменьшением времени отклика.

AS-IPS (Advanced Super-IPS) - разработана корпорацией Hitachi. В основном улучшения касались уровня контрастности обычных панелей S-IPS, приблизив его к контрастности S-PVA панелей. В этом типе матрицы улучшена главным образом, контрастность с расширенной цветовой гаммой традиционных S-IPS панелей до уровня, при котором они стали вторыми после некоторых S-PVA.

H-IPS (Horizontal IPS) . Достигнута ещё большая контрастность и визуальная более однородная поверхность экрана.

H-IPS A-TW (Horizontal IPS with Advanced True Wide Polarizer) - разработана LG Display для корпорации NEC. Представляет собой H-IPS панель с цветовым фильтром TW (True White - «настоящий белый») для придания белому цвету большей реалистичности и увеличения углов обзора без искажения изображения (исключается эффект свечения ЖК-панелей под углом - так называемый «глоу-эффект»). Технология Advanced True Wide Polarizer основана на поляризационной плёнке NEC для достижения более широких углов обзора и исключения засветки при взгляде под углом. Этот тип панелей используется при создании профессиональных мониторов высокого качества.

IPS-Pro (IPS-Provectus) . Технология панелей IPS Alpha с более широкой цветовой гаммой и контрастностью, сравнимой с контрастностью PVA и ASV дисплеев без углового свечения.

AFFS (Advanced Fringe Field Switching, неофициальное название - S-IPS Pro) . Усиленная мощность электрического поля позволила добиться ещё больших углов обзора и яркости, а также уменьшить межпиксельное расстояние. Дисплеи на основе AFFS в основном применяются в планшетных ПК, на матрицах производства Hitachi Displays.

e-IPS (Enhanced IPS) использует более дешевые в производстве лампы подсветки, с более низким энергопотреблением. Улучшен диагональный угол обзора, время отклика уменьшено до 5 мс.

P-IPS (Professional IPS) обеспечивает 1,07 млрд цветов (30-битная глубина цвета). Больше возможных ориентаций для субпикселя (1024 против 256) и лучшая глубина true color-цветопередачи.

AH-IPS (Advanced High Performance IPS) . Улучшена цветопередача, увеличено разрешение и PPI, повышена яркость и понижено энергопотребление.

Технология PLS

PLS-матрица (Plane-to-Line Switching) была разработана компанией Samsung как альтернатива IPS и впервые продемонстрирована в декабре 2010 года.
Достоинства:

плотность пикселей выше по сравнению с IPS (и аналогична с *VA/TN);
высокая яркость и хорошая цветопередача;
большие углы обзора;
полное покрытие диапазона sRGB;
низкое энергопотребление, сравнимое с TN.

Недостатки:

время отклика (5–10 мс) сравнимо с S-IPS, лучше чем у *VA, но хуже чем у TN;

PLS и IPS

Компания Samsung не давала описания технологии PLS. Сделанные независимыми наблюдателями сравнительные исследования матриц IPS и PLS под микроскопом не выявили отличий. То, что PLS является разновидностью IPS, косвенно признала сама корпорация Samsung своим иском против корпорации LG: в иске утверждалось, что используемая LG технология AH-IPS является модификацией технологии PLS.

Технология AH-IPS – это одна из многих разработок IPS матриц. Стоит отметить, что это последняя разработка, которая позволила избавиться от большинства недостатков IPS матриц, что вывело ЖК-дисплеи на новый уровень. Благодаря этому они составляют достойную конкуренцию плазменным панелям.

Принимая во внимание тот факт, что технология является относительно новой, у многих пользователей возникает вопрос, AH-IPS матрица, что это такое, и какими преимуществами она обладает?

Для ответа на эти вопросы необходимо знать, что такое IPS-матрица, как она работает, и как устроены мониторы и телевизоры с такими дисплеями. Это позволит понять, какие улучшения были произведены в AH-IPS матрицах.

1. Итак, что такое IPS матрица

В первую очередь стоит отметить, что IPS-дисплей относится к активному типу LCD матриц. Другими словами, это разновидность ЖК TFT дисплея. Это в свою очередь означает, что принцип работы заключается в использовании уже знакомых вам молекул жидких кристаллов. Однако IPS матрица имеет некоторые особенности строения, о которых и пойдет речь дальше.

Как вы уже, наверное, догадались IPS – это сокращение. Полностью название имеет такой вид - In - Plane Switching, что в переводе на русский означает плоскостное переключение. Такое название технология получила благодаря тому, что молекулы жидких кристаллов в ячейках IPS матрицы всегда располагаются в одной плоскости. При этом они всегда параллельны плоскости самой панели.

До появления TFT AH-IPS матрицы дисплеи IPS прошли долгий путь развития и улучшений. Первые экраны IPS были разработаны для устранения недостатков, которыми обладали TN матрицы. Конечно, качество изображения было существенно улучшено, однако при этом дисплеи IPS имели длительное время отклика.

До появления IPS технологии в стандартных элементах LCD-дисплеев при воздействии электрическим напряжением на молекулы жидких кристаллов их ориентация менялась. В результате этого, теряется возможность поворота угла поляризации. Однако главный недостаток технологии TN заключался в том, что поворот поляризации был просто необходим.

Главная отличительная особенность IPS технологии заключалась в том, что оба полупрозрачных управляющих электрода находились в одной плоскости – исключительно на нижней стороне LCD-ячейки. Это означает, что все молекулы жидких кристаллов всегда располагаются в одной плоскости, которая в свою очередь параллельна плоскости экрана.

Такое решение позволило существенно увеличить углы обзора, которые практически не уступали ЭЛТ мониторам. При этом качество цветопередачи IPS дисплеев существенно превосходило все имеющиеся в то время аналоги.

В дисплеях IPS молекулы жидких кристаллов находятся в плоскости поляризационных фильтров, и проворачиваются в ней на необходимый угол в зависимости от воздействующего на них напряжения. Это изменяет угол преломления, и, соответственно фазу проходящего через молекулы светового излучения. Такое строение абсолютно противоположно TN матрицам. Это решение позволило достичь более естественной цветопередачи, а также увеличения контрастности.

1.1. Тип ЖК матрицы TFT AH-IPS

С момента появления данного типа матриц в 1995 году, шли постоянные разработки и улучшения. В результате, в 2011 году появилась AH-IPS матрица, которая имела отличное качество изображения, высокую контрастность, яркость, четкость и разрешение изображения. При этом время отклика таких дисплеев удалось сократить до 5 мс. Это означает, что такие мониторы способы отображать самые яркие и быстрые спецэффекты. Более того, за счет некоторых особенностей данный тип матрицы способен отображать максимально естественные и насыщенные цвета.

Мониторы AH-IPS имеют наиболее высокое качество изображения. Конечно, их стоимость также высока, однако если сравнивать их с плазменными панелями, то IPS-дисплеи более доступны, при этом практически не уступают по качеству изображения. AH IPS – это самая последняя и дорогая разработка в семействе IPS технологий. Однако она позволила избавиться от большинства недостатков всех предыдущих версий дисплеевIPS. В том числе, данная технология позволила достичь наименьшего времени отклика.

В связи с большим разнообразием разработок IPS матриц у пользователей возникает вопрос, что лучше, AH-IPS или E-IPS? Стоит отметить, что существует еще множество других типов IPS дисплеев. Но если говорить именно об этих двух типах, то можно сказать, что Е-IPS дисплеи имеют более низкую стоимость, в сравнении с AH-IPS.

Первая технология была разработана раньше. Она имеет некоторые недостатки. Как правило, такие матрицы имеют небольшой размер диагонали – не более 20”. Особенности данной технологии не позволяют создавать экраны больших размеров, так как в противном случае, практически невозможно достичь высокой четкости и точности изображения. Однако при размерах не более 20” E-IPS дисплеи имеют весьма высокие показатели.

AH-IPS в свою очередь используется в более дорогих моделях мониторов и телевизоров. Данная технология позволяет создавать экраны больших размеров, при этом с высоким разрешением, точностью и четкостью изображения.

Если говорить о том, какой монитор выбрать, то следует определиться, для каких целей он вам необходим, какие размеры диагонали вас устроят, а также на какую сумму вы рассчитываете. Если говорить о качестве, то здесь, как в прочем и везде, действует правило, чем дороже, тем лучше. Конечно, многое зависит от производителя, а точнее от того, какие материалы были использованы, а также от конструктивных особенностей. Поэтому при выборе следует внимательно изучать технические характеристики и уточнять некоторые вопросы у продавца.

Стоит отметить, что именно на AH-IPS матрицы возложены огромные надежды производителей.

2. Тип подсветки AH-IPS матрицы

Для вывода изображения на экран монитора необходима подсветка матрицы. Если говорить о старых дисплеях – первые IPS и TN матрицы, то в таких устройствах в качестве подсветки использовались люминесцентные лампы, которые не могли предоставить достаточно яркое освещение и равномерное распределение света. Кроме этого, такие лампы потребляли достаточно много электричества.

Все эти недостатки полностью решились после разработки нового типа подсветки – LED. Данная технология основана на использовании светодиодов, которые имеют маленькие размеры и способны излучать яркий свет. Такое простое, но весьма эффективное решение позволило достичь максимально равномерного распределения света путем расположения светодиодов на задней части матрицы. Это позволило создавать достаточно большие размеры экранов без ущерба для качества изображения.

Кроме этого, светодиоды потребляют крайне мало электроэнергии и имеют яркий белый свет, что позволило достичь еще большего повышения яркости и контрастности. Это в свою очередь положительно отразилось на качестве изображения. Технология AH-IPS с LED подсветкой – это наиболее удачная разработка на сегодняшний день, которая позволяет наслаждаться действительно высоким качеством изображения.

Стоит отметить, что люминесцентные лампы считаются устаревшими и встречаются все реже. Более того, практически во всех новых разработках матриц, в частности AH-IPS, используется только LED подсветка.

3. AH-IPS (lg ips234v) VS TN: Видео

Если говорить о конструктивных особенностях, то благодаря малым размерам светодиодов появилась возможность создавать максимально тонкие мониторы. Еще одно преимущество светодиодов заключается в их частоте мерцания. Частота их мерцания настолько высока, что ее невозможно заметить невооруженным глазом. Более того, известен факт, что даже частота в 100 Гц, хоть и не видна, но все же имеет негативное воздействие на органы зрения, а также на психику человека.

Частота мерцания экрана от 100 Гц и ниже вызывает ощущение усталости в органах зрения, а также подавленное состояние. Конечно, это ощущается при длительной работе за монитором или при просмотре фильмов. Частота мерцания светодиода в несколько раз выше критической отметки в 100 Гц, что делает работу за такими мониторами максимально комфортной. И даже при длительном просмотре фильмов такие экраны не имеют никакого негативного воздействия на человека.

Это одна из причин, по которым производители телевизоров и мониторов отдают предпочтение именно LED подсветке.

4. Преимущества AH-IPS матриц

Как уже говорилось выше, данный тип матрицы был разработан последним. Это означает, что для разработки данной технологии использовались самые инновационные решения и достижения. Таким образом, ЖК-дисплей AH-IPS являет собой решение всех недостатков, присущих всем предшествующим вариантам IPS-матриц. Но давайте рассмотрим преимущества подробнее:

Высокое разрешение экрана. Тип матрицы монитора AH-IPS имеет наиболее высокое разрешение экрана. Это означает, что такие мониторы отображают наиболее четкое и точное изображение. Более того, современные технологии позволили достичь наибольшей плотности пикселей на один дюйм экрана. Это в свою очередь напрямую влияет на четкость и точность отображаемого изображения.
Максимальное количество цветов и оттенков. Еще одно преимущество данного типа дисплея заключается в наиболее высоком качестве цветопередаче. Мониторы с такой матрицей отображают наибольшее количество цветов и оттенков, что делает цвета изображения максимально натуральными и естественными. Такую особенность по достоинству оценивают профессиональные редакторы фотографий и изображений.
Углы обзора. AH-IPS матрицы имеют самые большие углы обзоров, которые могут сравниться только с плазменной панелью. Поэтому, такие дисплеи являются наиболее сильными конкурентами плазменных телевизоров.
Высокая яркость и контрастность. Особенности технологии позволили до предела увеличить яркость и контрастность экрана, что положительно повлияло и на качество изображения. Уникальная конструкция и современные технологии позволили достичь максимально равномерного распределения света по всей поверхности дисплея, как в черном цвете, так и в белом. Это также значительно повлияло на улучшение качества изображения.
Быстрый отклик. Если первые IPS матрицы имели недостаток, который заключался в медленном отклике, из-за чего такие мониторы уступали TN матрицам, то современные ЖК AH-IPS матрицы полностью лишены такого недостатка. Более того, они превосходят даже современные TN+Film матрицы, что делает их отличным выбором для любых целей.

Стоит понимать, что характеристики AH-IPS матрицы зависят и от производителя. Не все дисплеи, изготовленные по данной технологии, имеют одинаково высокие показатели. Все зависит от используемых материалов, а также от некоторых особенностей в конструкции дисплея. От этого зависит и стоимость изделия. Так, чем более высококачественные материалы и комплектующие использовались для изготовления AH-IPS дисплея, тем более высокое качество изображения будет иметь монитор, и, соответственно, тем более дорогим будет устройство.

На сегодняшний день мало известно о реальных характеристиках AH-IPS матриц. Однако одно можно сказать с уверенностью – данный тип дисплеев существенно превосходит все предыдущие модели. Кончено же, его можно сравнивать и с другими типами IPS матриц, но при этом стоит учитывать, что как уже говорилось выше, не все мониторы с одинаковой матрицей имеют одинаковые показатели. Сама матрица имеет огромнейшие перспективы. Уже в ближайшем будущем она будет встречаться гораздо чаще. Кроме этого, технологии не стоят на месте, постоянно ведутся активные разработки по улучшению качества изображения, а также улучшению отклика.

*VA (Vertical Alignment) Первая матрица этого типа, которая так и называлась "VA" была разработана компанией Fujitsu. В дальнейшем эти матрицы усовершенствовались и производились целым рядом компаний. Они характеризуются как некий компромисс по большинству характеристик (включая стоимость и энергопотребление) между TN и IPS, также, как и последние оставляют неисправный пиксель или сабпиксель в погашенном состоянии. Главным их достоинством является высокая контрастность в сочетании с хорошей цветопередачей (особенно у последних вариантов), но в отличие от IPS имеют отрицательную особенность, выражающуюся в пропадании деталей в тенях при перпендикулярном взгляде и зависимость цветового баланса изображения от угла зрения.

MVA - Multi-domain Vertical Alignment. Первый широко распространившийся тип матриц из этого семейства
PVA(Patterned Vertical Alignment) - развите *VA технологии, предложенное фирмой , характеризуется в первую очередь увеличенной контрастностью изображения.
S - PVA (Super- PVA) от ,
S - MVA (Super MVA) от Chi Mei Optoelectronics,
P-MVA, A-MVA (Advanced MVA) от AU Optronics. Дальнейшие развитие *VA технологии от различных производителей. Улучшения свелись в основном к уменьшению времени отклика путём манипуляций с подачей более высокого напряжения в начальной стадии изменения ориентации кристаллов сабпикселя (эту технологию в разных источниках называют либо «Overdrive» либо «Компенсация времени отклика») и окончательному переходу к полноценным 8-битам, кодирующих цвет в каждом канале.

Существуют ещё несколько типов LCD-матриц, которые не применяются в настоящее время в :

IPS Pro (разработанная компанией IPS Alpha) - применяется в LCD-телевизорах Panasonic.
AFFS - компактные матрицы производства Samsung для специальных применений.
ASV - матрицы, выпускаемые корпорацией Sharp для LCD-телевизоров.

О технических особенностях разных типов матриц можно почитать вот в .

Для работы c офисными приложениями, вам прекрасно подойдёт любой LCD-монитор, так что можете смело выбирать исходя из дизайна, цены устройства и иных соображений. Единственное замечание – если покупается монитор с большой диагональю – 20” и выше, то желательно, чтобы он был подключен по DVI интерфейсу, потому что при работе с текстами и таблицами желательна максимально возможная чёткость изображения. (При покупке дешёвого монитора для игр и просмотра кино наличие цифрового входа не столь критично.)

Для работы с растровой графикой (обработка фотографий и т.п.) , а также видеомонтажа, и любых других приложений, где критична достоверная цветопередача, вам следует выбирать модели с матрицей семейства IPS или, что несколько хуже в данном случае, *VA.

Во многих ситуациях монитор с IPS-матрицей может оказаться ещё и очень хорошим выбором для дома, поскольку единственным существенным недостатком современных такого типа является относительно высокая цена. А время отклика хоть и превосходит таковое у лучших TN-мониторов, но не накладывает каких либо ограничений на применение таких мониторов в играх.

Вероятно, оптимальным вариантом в качестве универсального домашнего монитора для многих пользователей может быть вариант с современной *VA матрицей, поскольку она обеспечивает куда более комфортный просмотр кино и фотографий, нежели более дешёвые TN-варианты, а скоростных характеристик будет достаточно для большинства пользователей кроме самых отъявленных геймеров.

В случае же, если монитор покупается как раз в основном для 3D-игр (особенно шутеры и симуляторы), адекватным выбором может стать с TN матрицей, при использовании в играх основные недостатки этой технологии не так заметны. К тому же эти мониторы самые дешёвые. (Если сравнивать модели с одинаковой диагональю).

Также современные мониторы отличаются соотношением сторон экрана - обычные, с соотношением сторон 4:3 или 5:4 и широкоформатные, c соотношением сторон 16:10 или 16:9.

Поскольку бинокулярное поле зрения человека имеет соотношение сторон куда более близкое к таковым у , то при прочих равных условиях работать за ними теоретически комфортнее и они постепенно вытесняют с «обычным» соотношением сторон. Некоторые проблемы могут быть только со старыми играми, не поддерживающими видеорежимы с соответствующим соотношением сторон, но практика показывает, что к «сплюснутому» изображению в таких случаях адаптация происходит очень быстро и дискомфорта этот факт не вызывает. Так что рекомендуем выбирать соотношение сторон монитора исходя из собственных предпочтений, хотя «для дома» широкоформатный монитор однозначно удобнее.

Также рекомендуем полагаться на собственные субъективные впечатления при выборе типа покрытия у монитора – «глянцевое» покрытие делает изображение визуально контрастнее (особенно на дешёвых матрицах), но куда больше и неприятнее бликует, в отличие от матового.

Напоминаем, что очень часто завышенная может быть обусловлена не только применением в нём дорогой и качественной матрицы, но и особенностями, не относящимися собственно к исполнению монитором его основной функции- т.е. наличием специфической периферии (колонки, сабвуферы, web-камеры), дополнительных входов (цифровых, например - второго DVI или HDMI, и аналоговых, вроде S-Video или компонентного входа) или уникальных дизайнерских решений.

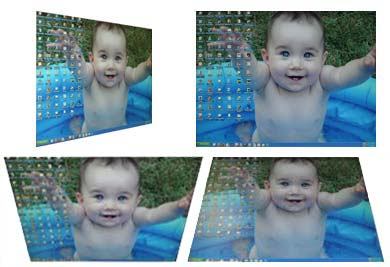

Наглядное сравнение влияния углов обзора (фотографии сделаны под углом в 50°) на характеристики изображения у мониторов с различными типами матриц:

Ориентировочная таблица сравнительных пользовательских характеристик в зависимости от использованного типа матрицы:

TFT и IPS матрицы: особенности, преимущества и недостатки

В современном мире мы регулярно сталкиваемся с дисплеями телефонов, планшетов, мониторами ПК и телевизоров. Технологии производства жидкокристаллических матриц не стоят на месте, связи с чем у многих людей возникает вопрос, что лучше выбрать TFT или IPS?

Для того чтобы полностью ответить на этот вопрос, необходимо тщательно разобраться в различиях обеих матриц, выделить их особенности, преимущества и недостатки. Зная все эти тонкости, вы с легкостью сможете подобрать устройство, дисплей которого будет полностью отвечать вашим требованиям. В этом вам поможет наша статья.

TFT матрицы

Thin Film Transistor (TFT) – это система производства жидкокристаллических дисплеев, в основе которой лежит активная матрица из тонкопленочных транзисторов. При подаче напряжения на такую матрицу, кристаллы поворачиваются друг к другу, что приводит к образованию черного цвета. Отключение электричества дает противоположный результат — кристаллы образовывают белый цвет. Изменения подаваемого напряжения позволяет формировать любой цвет на каждом отдельно взятом пикселе.

Главным преимуществом TFT дисплеев является относительно невысокая цена производства, в сравнении с современными аналогами. Кроме того, такие матрицы обладают отличной яркостью и временем отклика. Благодаря чему, искажения при просмотре динамических сцен незаметны. Дисплеи, изготовленные по технологии TFT, чаще всего используются в бюджетных телевизорах и мониторах.

Недостатки TFT дисплеев:

- низкая цветопередача. Технология имеет ограничение в 6 бит на один канал;
- спиральное расположение кристаллов негативно сказывается на контрастности изображение;
- качество изображения заметно снижается при изменении угла обзора;
- высокая вероятность появления «битых» пикселей;
- относительно низкое энергопотребление.

Заметнее всего недостатки TFT матриц сказываются при работе с черным цветом. Он может искажаться до серого, или же наоборот, быть чересчур контрастным.

IPS матрицы

Матрица IPS является усовершенствованным продолжением дисплеев, разработанных по технологии TFT. Главным различием между этими матрицами является то, что в TFT жидкие кристаллы расположены по спирали, а в IPS кристаллы лежат в одной плоскости параллельно друг другу. Кроме того, при отсутствии электричества они не поворачиваются, что положительно сказалось на отображении черного цвета.

Преимущества IPS матриц:

углы обзора, при которых качество изображения не снижается, увеличены до 178 градусов;
улучшенная цветопередача. Количество данных, передаваемых на каждый канал увеличено до 8 бит;
существенно улучшенная контрастность;
снижено энергопотребление;
низкая вероятность появления «битых» или выгоревших пикселей.

Изображение на IPS матрице выглядит более живим и насыщенным, но это не означает, что эта технология лишена недостатков. В сравнении с предшественником у IPS значительно снижена яркость изображения. Также, вследствие изменения управляющих электродов, пострадал такой показатель, как время отклика матрицы. Последним, но не менее значимым недостатком, является относительно высокая цена на устройства, в которых используются IPS дисплеи. Как правило, они на 10-20% дороже аналогичных с TFT матрицей.

Что выбрать: TFT или IPS?

Стоит понимать, что TFT и IPS матрицы, несмотря на существенные различия в качестве изображения, технологии очень похожие. Они обе созданы на основе активных матриц и используют одинаковые по структуре жидкие кристаллы. Многие современные производители отдают свое предпочтение IPS матрицам. Во многом благодаря тому, что они могут составить более достойную конкуренцию плазменным матрицам и имеют весомые перспективы в будущем. Тем не менее TFT матрицы также развиваются. Сейчас на рынке можно встретить TFT-TN и TFT-HD дисплеи. Они практически не уступают в качестве изображения IPS матрицам, но при этом имеет более доступную стоимость. Но на данный момент устройств с такими мониторами не так много.

Если для вас важно качество изображения и вы готовы незначительно доплатить, то устройство с IPS дисплеем является оптимальным выбором.
