Насос водяной поверхностный установка. Поверхностные насосы

Большинство собственников загородных домов и дач обустраивают на своих приусадебных участках скважину или колодец, что позволяет всегда иметь в наличии требуемое количество воды как для бытовых нужд, так и для полива зеленых насаждений. В том случае, если глубина источника не превышает 10 метров, для его оснащения используются насосы поверхностного типа. Различные модели таких устройств, предлагаемые современной промышленностью, отличаются между собой как конструктивным исполнением, так и техническими характеристиками.

Очень важно знать, как выбирать поверхностные насосы для решения определенных задач, чтобы обеспечить требуемую эффективность данного оборудования. Кроме того, чтобы насос поверхностного типа функционировал без нештатных ситуаций длительное время, необходимо правильно вводить его в эксплуатацию, а также обеспечить его регулярное техническое обслуживание.

Поверхностные насосы, пожалуй, относятся к самой популярной разновидности оборудования, решающего проблему водоснабжения садового участка и загородного дома

Что собой представляют поверхностные насосы

Поверхностные насосы при эксплуатации не погружаются в перекачиваемую жидкую среду – их располагают на поверхности земли, в непосредственной близости от источника водоснабжения. Чаще всего насосные устройства данного типа используют для откачивания воды из колодезных источников, так как глубина, с которой они могут эффективно откачивать жидкую среду, составляет не более 10 метров.

Поверхностный насос применяется и для откачивания воды из подвального помещения или погреба дома, а также для перекачивания жидкой среды из колодцев, расположенных на плывунах. Насосы для воды, относящиеся к поверхностным, отличаются простотой эксплуатации. Чтобы осуществить техническое обслуживание таких устройств, нет необходимости извлекать их из перекачиваемой среды. Отличаются они и универсальностью: ими одинаково успешно оснащаются системы водоснабжения и водоотведения, а также дренажные системы и системы, при помощи которых осуществляется полив зеленых насаждений на приусадебном участке.

Конструктивные особенности и разновидности

Основу конструкции любого поверхностного насоса для воды составляют три узла:

силовой блок, основой которого является приводной электродвигатель;
нагнетательный блок, посредством которого в рабочей камере устройства создается зона разрежения и напора;
блок, при помощи которого осуществляется управление силовым и нагнетательным узлами гидромашины.

По своему конструктивному исполнению и принципу действия поверхностный водяной насос может относиться к устройствам одного из следующих типов:

оборудование вихревого типа;
центробежный поверхностный насос;
насосные установки, в оснащении которых присутствует внешний эжектор.

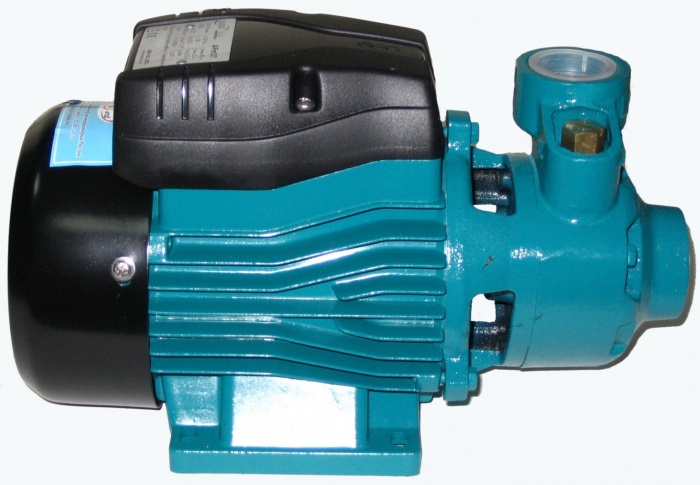

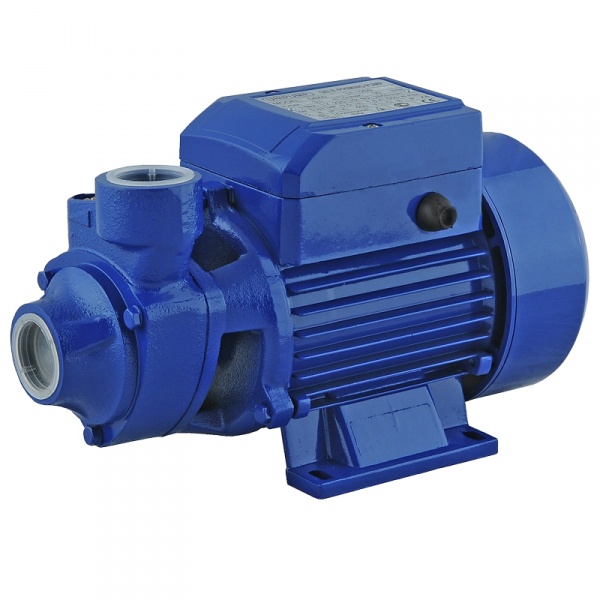

Водяной поверхностный насос вихревого типа – это недорогая и компактная гидромашина, которая в состоянии сформировать водяной поток с давлением, превышающим аналогичный показатель у моделей центробежного типа. Между тем недорогой поверхностный насос вихревого типа отличается невысоким КПД (порядка 45 %), устройства данного типа нельзя использовать для перекачивания жидкой среды, в составе которой содержится большое количество песка или других твердых нерастворимых включений. Основой конструкции поверхностных насосов данного типа является рабочее колесо, оснащенное большим количеством лопаток, которые и формируют поток перекачиваемой жидкой среды с требуемыми характеристиками.

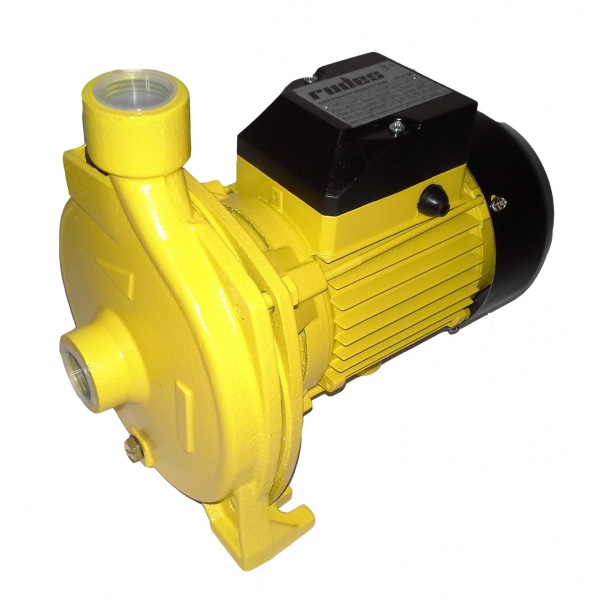

Насос поверхностный центробежный – это более дорогое устройство, эффективно справляющееся с перекачиванием жидкой среды, в потоке которой присутствуют воздушные пузырьки и пробки, способные приводить к формированию пульсационных процессов. Несмотря на то, что насосные устройства данного типа отличаются достаточно высоким КПД, они также не могут справляться с перекачиванием жидких сред, характеризующихся высоким уровнем загрязнения. Главным рабочим органом насосов центробежных поверхностных является крыльчатка, вращение которой передается посредством ротора, соединенного с валом приводного электродвигателя.

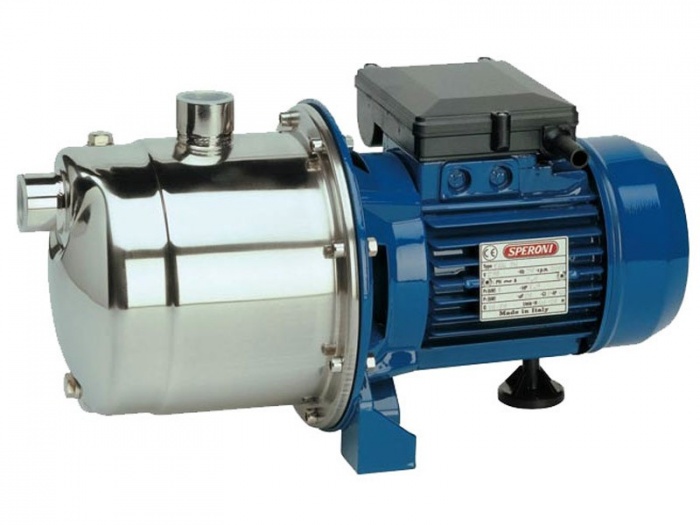

Поверхностный насос для колодца или скважины, оснащенный наружным эжектором, сегодня практически не используется, так как ему на смену пришел насос погружного типа, который характеризуется более высокой производительностью.

Центробежное насосное оборудование

Насосы поверхностные (наружные) центробежные, как уже говорилось выше, перекачивают жидкую среду за счет вращения рабочего колеса, оснащенного специальными лопатками. Лопатки данного колеса, приводимого во вращение при помощи вала электродвигателя, создают разрежение в центральной части рабочей камеры, что обеспечивает всасывание в нее жидкой среды через входной патрубок, и повышение давления перекачиваемой жидкости у стенок камеры, что способствует выталкиванию воды в напорную магистраль.

Насосы поверхностные центробежного типа способны перекачивать достаточно большой объем жидкости в единицу времени, но не в состоянии формировать большой напор перекачиваемой жидкой среды.

Чаще всего насосы поверхностные центробежного типа из-за вышеперечисленных характеристик используются для оснащения систем полива зеленых насаждений. Еще одним критичным недостатком насосных устройств данного типа является то, что они издают сильный шум при работе.

Вихревое насосное оборудование

Насосы поверхностные, относящиеся к категории вихревых, используются преимущественно для колодцев и скважин небольшой глубины. Поверхностный электронасос данного типа способен создавать максимально сильный напор перекачиваемой жидкости (по сравнению с другими наружными насосными устройствами). Это обеспечивается тем, что жидкая среда, всасываемая из скважины или колодца во внутреннюю рабочую камеру гидромашины, подвергается завихрению, что значительно увеличивает энергию потока.

Насосы поверхностные вихревого типа, основу конструкции которых составляют крыльчатка и винтовые канавки на стенках внутренней рабочей камеры, хотя и характеризуются меньшей всасывающей способностью, чем модели центробежной категории, способны формировать поток жидкости, перемещающийся по трубопроводной системе под значительным напором.

Достоинства и недостатки наружных насосов

Наиболее значимыми достоинствами поверхностных насосов для частного дома или дачи являются:

компактные размеры и небольшой вес;
доступная стоимость (если сравнивать ее с ценой насосных устройств других типов);
простота монтажа, который можно выполнить, даже не обладая специальными знаниями, навыками и опытом;
простота эксплуатации и технического обслуживания;
возможность работы с водным слоем, толщина которого не превышает 60 см (если слой жидкой среды, находящейся в скважине или колодце, характеризуется такой небольшой толщиной, то использование насосов погружного типа не представляется возможным);
охлаждение воздушным путем, а не жидкостным;
возможность формирования потока жидкой среды, характеризующегося значительным напором;
достаточно высокий КПД;
отсутствие необходимости в подводе электропитания непосредственно в область водозабора;
высокая надежность и длительный эксплуатационный срок;
высокая устойчивость эксплуатационных параметров даже при наличии в обслуживаемой трубопроводной системе воздушных пробок.

Естественно, насосные устройства, устанавливаемые на поверхности земли, имеют и ряд недостатков, среди которых:

достаточно высокая чувствительность к наличию в составе перекачиваемой жидкой среды различных загрязнений;
ограничения по глубине скважины или колодца (этот параметр не может превышать 9–10 метров);
резкое снижение эффективности и надежности при использовании в комплекте с наружным эжектором;
высокий уровень шума (до 50 децибел);
необходимость перед запуском в работу заполнять напорную магистраль водой.

Выбирая поверхностный насос для дачи или загородного дома, следует сначала определиться с основными задачами, для решения которых приобретается подобное оборудование. При выборе насоса для наружной эксплуатации следует ориентироваться на ряд основных технических параметров такого устройства.

Для полива приусадебного участка

Если насос поверхностного типа планируется использовать для того, чтобы поливать дачный участок или участок загородного дома, то основное внимание следует обращать на следующие параметры выбираемого оборудования.

Производительность, измеряемая объемом воды, который устройство способно перекачивать в единицу времени. Для того чтобы насос садовый мог обеспечивать качественный полив зеленых насаждений, достаточно, чтобы его производительность составляла около одного кубического метра воды, перекачиваемой за час работы.
Глубина скважины или колодца, с корой насос для сада и огорода будет откачивать воду. Следует также учитывать соотношение «вертикаль – горизонталь», которое должно составлять 1:4. Так, если поверхностный насос используется для откачивания воды с глубины в два метра, он должен быть удален от источника водоснабжения на восемь метров. В том случае, если суммарная протяженность вертикальной и горизонтальной частей трубопровода составляет более 12 метров, для оснащения такой системы следует использовать трубы, внутреннее сечение которых увеличено на 1/4 дюйма.
При выборе значения напора, которое может обеспечить насос поверхностного типа, следует ориентироваться на самую отдаленную точку водозабора.

Для водоснабжения дома

Насосы поверхностного типа успешно используются и для того, чтобы обеспечивать работу автономных систем водоснабжения жилых объектов. При выборе поверхностного насоса, который планируется применять для решения подобной задачи, следует ориентироваться на общий объем потребления воды всеми точками водозабора, а также на напор потока жидкости, который должен быть обеспечен в таких точках. Для выбора поверхностного насоса по данным параметрам можно ориентироваться на следующие данные.

Чтобы обеспечить водой дом, в котором проживают 4 человека, необходим насос, производительность которого составляет 3 м 3 /час.
Для обеспечения водой дома, в котором живут две семьи, необходим насос, производительность которого составляет 5 м 3 /час.
Дом на четыре семьи нуждается в насосе, характеризующемся производительностью 6 м 3 /час.
Для того чтобы обеспечить водой приусадебный участок, производительность выбираемого поверхностного насоса следует увеличить на значение, равное 1 м 3 /час.

Если насос поверхностного типа эксплуатируется в регионах, где нередкими являются засушливые периоды, его производительность следует увеличить еще на 40–50 %.

Поверхностные насосы для колодцев позволяют выкачивать воду с небольшой глубины, что актуально для владельцев загородных домов и дачных участков.

Мы расскажем об основных характеристиках и особенностях этих устройств, а также покажем, как производится установка поверхностного насоса в колодец.

Поверхностный насос

Устройство и назначение

Поверхностные насосы работают по принципу всасывания воды за счет создания разрежения на конце всасывающего шланга, опущенного другим концом в воду. Таким образом, возникает разница давлений на разных концах шланга, и при полном вакууме на всасе она составит величину атмосферного давления, то есть около 760 мм ртутного столба .

Если мы заменим ртутный столб на водяной, то высота такого столба составит 10.3 метра, это значит, что при полном вакууме на всасывающей стороне вода сможет подняться не более чем на 10.3 метра.

С учетом потерь на трение воды о стенки трубы и неполный вакуум в системе максимальная высота подъема воды такого насоса составит не более 9 метров, а если учесть горизонтальную часть всасывающей трубы, то окажется, что реальная рабочая высота составит 7 – 8 метров.

Важно!
При расчете параметров следует учитывать удаленность от колодца поверхностного насоса.
Здесь будет уместна такая формула:
Y = 4(8-X), где Y – длина горизонтальной части трубы, X – высота всасывания.
То есть четыре метра горизонтальной части эквивалентны одному метру подъема.

Важно!
Из приведенного расчета можно сделать вывод, что поверхностный насос предназначен для подъема воды на высоту до 8 метров.
Это позволяет использовать это устройство для забора воды из открытых водоемов, неглубоких песчаных скважин и колодцев.

По конструкции внешние насосы делят на три основных вида:

Вихревые. Наиболее компактные и недорогие устройства, способные создавать достаточно высокое давление в системе, однако они имеют низкий КПД – не более 45%. Используются в основном для полива и откачки воды из затопленных помещений, но низкий КПД и невысокая надежность не позволяют рекомендовать данную разновидность оборудования в качестве постоянного агрегата для автономной системы подачи воды;
Центробежные. Более дорогие и надежные устройства, которые создают хоть и меньшее, чем у вихревых, но вполне достаточное давление для обеспечения работы водопровода. Имеют высокий показатель КПД – до 92% — при достаточной для постоянного использования надежности, что позволяет применять этот вид оборудования в работе насосных станций подачи воды;
Эжекторные. Имеют два контура циркуляции воды: в первом контуре жидкость подается в сопло эжектора, где за счет эффекта Бернулли создается разность давлений и из внешней среды – второго контура – всасывается вода. Это решение позволяет опустить эжектор на глубину и решить вопрос с ограничением высоты всасывания, но сейчас для этих целей используют более эффективные погружные агрегаты, соотношение цена/качество у которых выше.

Как видим, наиболее практичными оказались центробежные конструкции насосов, поэтому на них мы остановимся подробнее.

Устроен центробежный агрегат достаточно просто:

На валу привода редуктора жестко закреплены два диска, в центре одного из которых есть отверстие;
Отверстие сообщается с междисковым пространством, где впаяны наклонные пластины, создающие каналы от центра пространства к его краям, которые связаны с коллекторной емкостью (диффузором), сообщающейся с подающим шлангом;
К отверстию в центре диска подключен всасывающий шланг;
Если наполнить всасывающий шланг и междисковое пространство жидкостью и привести привод редуктора в движение, то наклонные в противоположную вращению сторону лопатки начнут выталкивать воду от центра к краям пространства между дисками за счет центробежной силы;
В результате в районе центра колеса и всасывающего отверстия создастся разрежение, а в районе краев и сообщающимся с нагнетающим шлангом диффузором – область повышенного давления;
В этих условиях система будет стремиться к равновесию, и вода будет выталкиваться давлением из накопительной емкости у края колеса в нагнетающий шланг, при этом в центре колеса возникнет вакуум, и туда устремится жидкость из всасывающего шланга под действием атмосферного давления.

В итоге создается непрерывная циркуляция и осуществляется перекачка воды из одной точки в другую, чего и требовалось достичь. Однако для работы в системе автономного водоснабжения дома из колодца поверхностный агрегат самостоятельно не используют, а собирают так называемую насосную станцию, о которой подробнее в следующем параграфе.

Насосная станция

Для нормальной работы поверхностного насоса в составе системы водоснабжения жилого дома его подключают к накопительному баку и системе автоматического управления включением. Это нужно для того, чтобы снизить количество пусков агрегата за единицу времени.

Дело в том, что при включении питания на обмотке двигателя возникают пиковые значения величины силы тока, которые называют пусковыми токами. Эти токи наносят разрушающее воздействие на устройство, поэтому, с точки зрения рабочего ресурса электродвигателя, гораздо лучше, чтобы он работал с наименьшим числом циклов пуска-выключения.

С другой стороны, постоянная работа насоса не нужна и невыгодна экономически, так как он потребляет немалое количество энергии и опустошает скважину. Очевидно, что в системе необходимо создать некоторый запас воды и давления, которые будут покрывать постоянные включения-выключения сантехнических приборов и кранов, и только при падении этого давления ниже определенных значений насос будет включаться и восстанавливать запас.

Соответственно, при достижении некоторого пикового значения давления в накопительном баке насос будет автоматически выключаться.

Так мы подошли к устройству насосной станции, и ее основными частями являются:

Важно!
При достаточном объеме накопительного ресивера система будет достаточно редко включать насос, что значительно продлит срок его службы, а также продлит срок службы пускателей двигателя и клеммников.
Кроме того, в системе водопровода не будет возникать пиковых значений давления и характерных для них гидроударов, что обезопасит запорную арматуру и соединения труб.

Статьи по теме:

Подключение насосной станции к колодцу

Если вы планируете подключить поверхностный насос к колодцу своими руками, вам поможет наша пошаговая инструкция:

Насосную станцию (или отдельно насос) устанавливают на прочное неподвижное основание и фиксируют ножки болтами или анкерами. Под установку рекомендуют укладывать резиновый коврик для уменьшения вибрационной активности аппарата;

Выходное (подающее) отверстие насоса соединяют с дюймовым выводом пятивыводного штуцера шлангом или напрямую;

Бак гидроаккумулятора также соединяют с дюймовым выводом штуцера с помощью мягкого шланга или напрямую;

Оставшееся дюймовое отверстие штуцера соединяют с трубой внутреннего водопровода дома;

К отверстию ¼ дюйма на штуцере прикручивают манометр;

Реле давления присоединяют к оставшемуся незанятым последнему отверстию штуцера;

Всасывающее отверстие насоса подключают к водозаборной трубе;

Конец водозаборной трубы снабжают обратным клапаном и фильтром грубой очистки воды и опускают в колодец (расстояние до дна – не менее метра);

Рабочее пространство насоса заполняют водой.

Краны в доме закрывают и ждут наполнения бака. Когда бак наполнился, и произошло отключение насоса, засекают давление отсечки по манометру;
Затем отпирают краны и спускают воду до тех пор, пока насос не включится снова. Засекают давление включения;
Наконец, сверяют полученные значения давления с паспортными данными ресивера и, в случае необходимости, настраивают реле давления.

Во время монтажа оборудования для скважин часто применяются погружные конструкции. Но нередко используютсяи поверхностные агрегаты. Описываемые конструкции не опускаются в воду, поэтому их корпус не подвергается негативному воздействию среды. Поверхностные устройства разделяются на вихревые и центробежные. Первый тип устройств используется для подъема воды с повышением давления, а вторые предназначены для подъема жидкости из неглубоких скважин. Стоит помнить, что если на участке создается артезианская скважина, стоит приобретать более дорогое и мощное оборудование, так как поднимать воду с глубины более 20 метров способны лишь мощные агрегаты.

Преимущества и недостатки поверхностных механизмов

В случае, когда на участке производилось бурение неглубокой скважины, используются именно поверхностные устройства. Такие механизмы отличаются множеством преимуществ, если сравнивать их с глубинными электронасосами:

К недостаткам описываемых электронасосов можно отнести возможность работы только на небольшой глубине. Также недостаток заключается в том, что для нормальной работы устройства необходимо установить специальное фильтрующее оборудование. Если этого не сделать, механизм может выйти из строя.

Перед включением поверхностного насоса стоит убедиться в том, что во время работы он не начнет перекачивать воздух. Также к недостаткам можно отнести высокий уровень шума во время работы насоса. Стоит помнить, что устанавливать поверхностные самовсасывающие насосы можно только в утепленных сооружениях.

Как выбрать

Перед выбором электронасоса для скважины на участке необходимо узнать о критериях, на основе которых стоит приобретать такие изделия. Прежде всего необходимо знать, сколько воды будет перекачиваться ежедневно. Для снабжения водой загородного дома потребуется более мощный насос, чем конструкция для водоснабжения теплицы.

Во время выбора необходимо учитывать следующие данные:

Если в доме, для которого приобретается механизм, проживает 4 человека, стоит выбрать устройство, которое обеспечивает перекачивание 3 кубов воды в час. Такого объема хватает для всей семьи. Если же необходимо перекачивать воду еще и для снабжения водой теплицы и огорода, расход увеличивается вдвое.
При установке поверхностного механизма для обеспечения водой таун-хауса нужно приобретать устройства, производительность которых составляет более 5 кубов.

Скважина под поверхностный насос, которая создается на участке, должна иметь глубину менее 20 метров. Если глубина больше, необходимо присмотреться к более мощным типам устройств. Обычно для скважин глубже 25 метров приобретаются центробежные насосы.

Как происходит установка

Осуществляется монтаж электронасоса достаточно просто. Для того, чтобы начать использовать устройство, необходимо только выбрать место для установки, а затем подключить трубы. Для выполнения таких работ не обязательно нанимать специалистов, но для установки насоса необходимо иметь минимальный опыт работы с сантехническим оборудованием.

Монтаж насоса происходит следующим образом:

На первом этапе происходит выбор места для устанавливаемого оборудования. Лучше всего подготовить для монтажа отдельное сооружение. Расположить его стоит около колодца. Стоит помнить, что необходимо утеплить созданную конструкцию.
После этого происходит создание бетонного фундамента для механизма. В основание устанавливаются металлические крепежные элементы для описываемого оборудования. Шпильки из металла позволяют нейтрализовать нагрузку, которая постоянно воздействует на конструкцию во время работы. Если не защитить оборудование, из-за вибрации оно может придти в негодность за короткий срок. На этом же этапе и происходит установка поверхностного электронасоса.
Затем происходит установка оборудования, при помощи которого осуществляется контроль над агрегатом. Многие автоматические системы являются уже настроенными и готовыми к установке. При наличии знаний можно собрать блок управления насосом по частям. Если вы не знакомы с устройством таких механизмов, собирать их самостоятельно не стоит. В состав такого блока входят датчики, а также реле управления, которые контролируют уровень воды и другие параметры. При прекращении подачи воды реле способствуют остановке насоса.
На следующем этапе происходит подключение патрубка насоса к водопроводной системе. Во время подключения необходимо установить на трубопровод обратный клапан. Это устройство предотвращает переливание воды и ее слив после выключения насоса.
Затем происходит установка расширительного бака. Перед началом подключения стоит проверить давление в камере. Этот показатель должен соответствовать заявленному производителем. Если же давление не совпадает, его необходимо сначала отрегулировать.
На последнем этапе происходит соединение кабелей для установленного поверхностного электронасоса. При этом важно сделать выделенную линию для подачи электроэнергии.

Произведя подключение поверхностного насоса к скважине необходимо проверить его работоспособность перед тем, как включать для постоянного перекачивания воды.

Загородная жизнь считается комфортной, если организована подача воды для различных нужд. Поверхностные насосы бытового назначения обеспечивают потребности дачников в питьевой воде из колодцев, поливе садово-огородных насаждений, удовлетворения технических нужд. Насос, который подает воду с погружением в водоем только шланга, называется поверхностным. Такое устройство позволяет поднимать воду из источника, не превышающего глубину 10 м.

Поверхностного забора воды отличаются многофункциональностью. Их применение облегчает жизнь на даче или загородном доме постоянного проживания. С помощью такого механизма можно осуществить следующие мероприятия:

Увеличить давление в водоснабжении дома;
Подать питьевую воду из скважины или колодца;
Устроить капельное орошение огорода;
Организовать полив сада из ближайшего водоема.

Благодаря усовершенствованной конструкции, поверхностные водяные насосы для дачи с достаточным напором и производительностью качают воду из природных резервуаров, которая не имеет механических включений, но может быть насыщена воздухом. Основными преимуществами поверхностных электрических помп являются:

низкая цена;
надежность электродвигателя;
достаточная мощность с напором до 60 м;
неприхотливость к условиям эксплуатации;
способность бесперебойно работать при частых пусках;
доступность для профилактических работ и ремонта.

Единственный минус поверхностного насоса — требование к близкому прилеганию подземных вод, которое не должно превышать 10 м.

Типы поверхностных помп

Бытовые насосы подразделяются по принципу действия:

Вихревые.
Центробежные (самовсасывающие).

Вихревые насосы передают механическую электродвигателя лопасти вращения рабочего колеса, которое заставляет водный поток двигаться из-за возникающей разницы давлений во входящем и выводящем каналах. Струя воды, перемещаясь от входного патрубка через межлопастное пространство в кольцевой канал, с помощью вращения лопастей увеличивает в несколько раз скорость. За один оборот колеса происходит многократное приращение энергии в потоке, в результате чего на выходе вода двигается под большим напором.

Центробежные насосы отличаются внутренним устройством корпуса со спиральной формой, благодаря которой поток жидкости двигается за счет действия центробежной силы. Необходимый напор в таком насосе создается от воздействия лопастей на жидкость, которая отбрасывается движением рабочего колеса из межлопастного пространства на периферию. При этом создается разница в давлении между центром корпуса насоса и периферией, которая заставляет жидкость перемещаться с увеличенной скоростью.

Вихревые и самовсасывающие помпы имеют принципиальные отличия:

При равной скорости движения и одинаковом диаметре рабочего колеса вихревой насос создает в 2 раза больший напор воды, чем центробежный. По этой причине вихревое устройство чаще используют для водоснабжения в больших объемах или для выравнивания давления в системе, а также применяют для более глубоких .
Самовсасывающий прибор практически бесшумный, тогда как вихревой насос из-за закачивания воздуха внутрь канала — «улитки» издает громкие звуки при работе.
Центробежный насос отличается большими габаритами
Вихревой насос создан только для подачи чистой воды без включений.

При общем принципе работы, основанном на создании внутри корпуса насоса разницы в давлении, гидронасосы имеют разную производительность. Это связано:

с видоизменением расположения валов;
применением разной мощности электродвигателя;
изменением количества и размеров рабочих колес.

Конструктивное исполнение помп может базироваться на разном количестве рабочих колес и последовательных ступеней: наиболее простые одноступенчатые устройства с одним рабочим валом имеют небольшой напор, а многоступенчатые отличаются высоким уровнем создаваемого давления и напора.

Полная комплектация оборудования для использования на дачном участке кроме корпуса насоса должна включать:

Штуцер для присоединения к помпе шланга
Сетчатый фильтр находится в месте соединения шланга к обратному клапану и противостоит попаданию абразивных частиц в насос
Шланги — для подвода воды в насос из источника и выводящие для полива
Обратный клапан для предотвращения ухода воды обратно в водоем

Чем руководствоваться при выборе модели

При выборе поверхностного насоса, специалисты рекомендуют опираться на несколько расчетов и показателей:

производительность и максимальный напор;
возможность качать воду различного качества, в том числе небольшой загрязненности;
качество материалов корпуса, электродвигателя, длина электрического шнура;
соотношение цена / качество.

За основу первичных расчетов по необходимой производительности берутся ориентировочные данные: семья из 4 человек расходует 3 м³ воды в час, газоны и сад требуют 1 м³ в час.

Следует учесть запас до 30% на засушливое и жаркое время, когда водопотребление увеличивается. При нестабильном напряжении в сети, следует брать насос с запасом мощности, чтобы компенсировать потери напора.

При глубине забора жидкости 9 м, насос должен находиться в непосредственной близости к скважине. Кратность удаления устройства от водоема и потери глубины всасывания соответствует соотношению 4 м /1м. Например, при глубине колодца 6 м, удаленность вихревого прибора от источника воды должна быть не более 12 м.

Выбор моделей насосов сопряжен с изучением свойств материалов, из которых изготовлены основные узлы и на которые приходится основная нагрузка. Выбранный материал должен соответствовать условиям эксплуатации, чтобы избежать поломок прибора из-за коррозии и кавитации (работы в условиях образования воздушных полостей или парообразования).

В производстве корпусов насосов используется чугун, нержавеющая сталь и композитные материалы, включая пластик. Для рабочего колеса применяют латунь и сплавы, для ведущего вала двигателя — нержавеющую сталь и алюминий. Устойчивость к агрессивным средам и сохранение прочности при механических нагрузках — одно из основных условий, которым должны отвечать узлы насоса.

Анализ производителей и марок по качеству и стоимости

Марка производителя играет не последнюю роль в вопросе качественного подхода к применению стойких материалов. Признанные европейские производители (Франция), SPERONI, Pedrollo (Италия), Al-co (Германия) отличаются ответственным подходом выбору материалов. Применяя инновационные технические разработки, мощность, долговечность и цена этих приборов для бытового использования остаются на неизменно высоком уровне.

Отечественные изготовители (Джилекс, Вихрь, Прима, Беламос) конкурируют по стоимости с китайскими марками (HAMMER, AURORA), а о качестве пользователи судят на собственном опыте или отзывам знатоков.

Сравнительная таблица показателей и характеристик приведена для глубины анализа соотношения цены и свойств.

	Grundfos	Pedrollo	Джилекс	Вихрь	Беламос	HAMMER	AURORA
напор, м	43	22	35	45	40	42	46
мощность, ВТ	775	370	600	650	370	900	1200
материал двигателя	хромо-никелевая сталь	хромо-никелевая сталь	чугун	чугун	чугун
произво-дительность, л/час	3400	4800	3600	3300	2400	3600	3700
Глубина всасывания, м	8	8	9	9	8	8	8
цена, рублей	13 500	10 471	4950	3940	2967	3999	4529

Руководство по подключению

Схема подключения поверхностного насоса к открытому источнику

Работы по установке и подключению можно выполнить самостоятельно, зная основные правила ввода в эксплуатацию устройств такого типа. При круглогодичном использовании насоса, его лучше устанавливать в кессон или в подготовленное место, утепленное и защищенное от прямого попадания атмосферных осадков. Площадка должна быть ровной и устойчивой, для снижения вибраций насоса: для этого лучше прибор закрепить монтажными шпильками. Затем к насосу монтируется входящая магистраль с присоединением клапана обратного хода и фильтра на конце шланга, опускаемого в воду. Горизонтальная часть шланга устанавливается через штуцер на выходе из насоса. Все соединения с фиксацией муфтами герметизируются уплотнительной лентой.

После установки и монтажа шлангов, перед началом эксплуатации, все поверхностные насосы необходимо наполнить водой. Вся магистраль и насос проливается водой механически. После этого насос можно подключить к электросети.

При подключении к водопроводу дома, устройство оборудуется

гидроаккумулятором,
системами автоматического контроля,
манометрами.

При подаче воды, значения давления в расширительном баке доводятся до пороговых показателей. Открывая любой вентиль, можно проверить напор. Важно, чтобы при достижении работающей системой давления в 3 атмосферы, насос отключался автоматически. При открывании вентиля необходимо проследить за значением манометра, при котором включается насос: если есть отклонения от нормы, регулируется включатель.

Устроив качественное водоснабжение и полив дачного участка, можно с радостью и комфортом проводить свободное время на природных ландшафтах пригорода.

Подключение поверхностного водяного насоса для дачи

Поверхностный бытовой водяной насос может помочь решить проблему обеспечения водой в дома, полив сада и огорода. Такое устройство не требует во время работы погружения в воду.

Насос устанавливается на поверхности, а для забора воды в колодец опускается шланг. Преимуществом агрегата является простота в обслуживании, а недостатком – не может поднимать воду с большой глубины.

Как устроен поверхностный насос, особенности его конструкции, как выполнить монтаж агрегата своими руками предлагается узнать из этой статьи.

Типы поверхностных насосов

Такие устройства бывают двух типов:

Вихревые . Имеют очень малую глубину всасывания. Используются такие аппараты, чаще всего, для того, чтобы отрегулировать уровень давления в водопроводе, а не для забора жидкости. Их цена не очень высокая, но они достаточно капризны при подаче воды, в которой есть механические примеси.

Центробежные . Изготавливаются больших размеров, более дорогие, но и устойчивее.
Поверхностные или напорные . Очень часто хозяину частного дома приходится решать задачи по откачке грязной воды. Такое оборудование предназначено для выкачивания жидкости из дренажных колодцев и специальных котлованов, отвода сточных вод.
Самовсасывающие устройства перекачивают относительно чистую воду, возможно закачивание жидкости с воздухом.

Основной характеристикой поверхностных насосов служит глубина всасывания воды – глубина колодца, откуда насос может выкачивать жидкость самостоятельно, при его абсолютном заполнении водой. Сделать стабильным процесс всасывания может помочь установка в корпусе центробежного насоса эжектора, что позволяет недососу нормально работать, даже при наличии в системе воздуха или небольших размеров воздушных пробок.

Такие агрегаты широко применяются в индивидуальных системах обеспечения водой. Они могут производить подъем жидкости с глубины колодца до 8 метров. При глубине колодца от 8 до 15 метров, можно использовать двухтрубный центробежный насос с внешним эжектором.

Помимо поверхностных насосов используются и насосные станции, которые дополнительно включает в себя напорный накопитель и блок управления. В некоторых моделях встроено устройство, способное предохранить станцию от сильного нагрева. Важным элементом оборудования является .

Порядок работы насосной станции имеет такую последовательность:

Насос в гидроаккумулятор подает воду.
Устройство выключается и вода используется из гидроаккумулятора.
После падения в устройство воды до фиксированного уровня, насос вновь включается.

Поверхностные насосы используются:

На предприятиях, осуществляют подачу воды в системы пожаротушения и оборотного водоснабжения из накопительных водоемов.
Для сельского хозяйства, в организации систем ирригации и полива.
В строительстве с их помощью можно подавать техническую воду для приготовления растворов.
В ЖКХ помогают при осушении затопленных помещений.
На приусадебных участках они используются для подачи воды из скважин, для обеспечения полива приусадебного сада и огорода.

Конструкции поверхностных насосов

Назначение поверхностных агрегатов определяет их принцип действия и отличия в исполнении отдельных узлов.

Например, по методу образования рабочего давления различаются такие типы аппаратов:

Струйные.
Многоступенчатые.
Центробежные.

Для первых типа могут поднимать воду с глубины до нескольких метров, даже если всасывающий шланг будет пустым, что особенно удобно когда агрегат используется нерегулярно. Именно такие поверхностные насосы представляют собой идеальный вариант для дачи.

Использование сразу нескольких в многоступенчатых насосах гарантирует более высокое рабочее давление при низком потреблении электроэнергии, что делает их использование экономичными. Если вода сильно грязная, необходимо использовать центробежные поверхностные аппараты, у которых открыто рабочее колесо, что дает возможность применять их при перекачке фекальных жидкостей, откачивать воду из строительных котлованов, из подвалов затопленных домов, в ирригационных системах.

Примерная схема водоснабжения, с устройством поверхностного насоса и автоматической системой управления им, показана на фото.

Здесь: поз. 1 – колодец; 2 – клапан обратный; 3 – шланг для всасывания; 4 – насос поверхностный; 5 – гидроаккумулятор; 6 – реле для контроля давления; 7 – манометр; 8 – пробка, закрывающая заливное отверстие; 9 – отверстие для заливки воды; 10 – фильтр, используемый при механической очистки; 11 – водонагревательное устройство; 12 – горячая вода; 13 – холодная вода; 14 – точка для потребления жидкости.

Как работают поверхностные насосы хорошо видно на видео в этой статье.

Критерии, которые учитываются при выборе насосов

Перед приобретением устройства необходимо четко представлять все основные характеристики поверхностного насоса.

К ним относятся:

Назначение агрегата: для полива огорода подойдет небольшое изделие с производительностью примерно один метр кубический в час; для обустройства водопроводной системы – производительность должна быть намного выше.
Глубина всасывания. Для таких изделий она равна в среднем 8 метров.
В аппаратах подобного типа соотношение между вертикалью и горизонталью равняется 1:4, что дает восемь метров по вертикали и тридцать два – по горизонтали. Зная такое соотношение легко рассчитывается максимальная глубина всасывания для конкретных условий.
Напор агрегата. Для этого рассчитывается протяженность всего пути от места установки агрегата до самой удаленной точки участка, куда нужно провести воду.
Учитывается напряжение в сети.

Совет: При частой смене напряжения на низкое, поверхностный насос следует приобретать с большей мощностью, чтобы удовлетворить потребности даже при падении напряжения в сети.

Какие неисправности могут возникнуть у поверхностных насосов и способы их устранения

К неисправностям агрегатов можно отнести:

Неисправность	Какая может быть причина	Каким способом можно устранить
Вода не задерживается при заливке насоса во всасывающем трубопроводе.	Поломан обратный клапан.	Очистить поверхности контактов кольца и корпуса. Заменить кольцо.
Насос не может всасывать воду.	В устройстве нет воды. Высота всасывания не превышает 7 метров. Тянет воздух во всасывающем трубопроводе. Засорился клапан.	Залить водой агрегат. Сделать меньше высоту всасывания. Убрать подсос во всасывающем трубопроводе. Прочистить клапан.
Устройство работает с небольшой объемной подачей.	Число оборотов двигателя малое, падение напряжения в сети большое. Увеличенное сопротивление в напорном патрубке, трубопровод засорился или имеет резкие перегибы.	Отрегулировать стабильность напряжения в сети. Сделать меньше сопротивление или взять новый трубопровод.
Вал насоса не проворачивается.	Исчезло напряжения в сети. После простоя агрегата отложились соли.	Создать напряжение в сети, проверить предохранители, удалить обрыв провода. Убрать напряжение от сети на электронасосе, провернуть вал: отверткой через отверстия для всасывания (насос снят с установки); в отверстие, расположенное между ребрами корпуса (насос стоит на установке).
Из-за срабатывания защитного реле насос часто прекращает работу.	Нет защиты устройства от попадания на него прямых солнечных лучей. Увеличена объемная подача.	Установить навес. Поставить вентиль на трубопроводе для нагнетания и уменьшить до номинальной величины объемную подачу.
Устройство перегревается.	Увеличена объемная подача.	Поставить вентиль на трубопроводе для нагнетания и уменьшить до номинальной объемную подачу.

Какого производителя выбрать

Это вопрос мучает многих. Разумеется, не стоит брать оборудования никому не известных брендов.
Лучше отдать предпочтение проверенным.

Цена их довольно разная и в большей мере зависит от мощности. Но объединяет одно, что установить их можно своими руками, об этом есть подробные статьи на нашем сайте. Поверхностный насос 12 вольт будет всегда более дешевым.

Итак:

При выборе между моделями насосов зарубежных производителей, стоит обратить внимание на хорошее качество аппаратов датской фирмы Grudfos. Рабочее колесо насосов этой компании изготовлено из нержавеющей стали, а, следовательно, ржавчина и прочие коррозии им не страшны. Помимо прочего, эти насосы обладают низким уровнем шума при работе.
Другой компанией, гарантирующая высокое качество своих насосов, является Pedrollo из Италии. Особенно привлекательны они своей ценой, которая становится для многим главной причиной их приобретения. Также компания позаботилась о компактности и дизайне своих поверхностных насосов. Новые модели имеют современную гидравлическую систему, изготавливаются из чугуна и практически бесшумны.
Немецкий производитель Al-co назвать лидером в области производства поверхностных насосов нельзя, зато качество их аппаратов привлекает потребителей. Насосы этой компании используются для обеспечения водоснабжения не только на ее родине, но и в Европе. Агрегаты фирмы наделены высокими мощностями и надежностью.
Сравнительно недавно появившаяся Awelco из Италии уже зарекомендовала себя на рынке поверхностных насосов. Ее насосы имеют высокую мощность, но, при этом, доступны по цене. Многие модели специализированы на всасывании воды с разной степенью загрязнения, поэтому имеют хорошую пропускную способность.
Среди отечественных компаний можно выделить Jeelex, выпускающую насосы и автоматизированные насосы серии Джамбо. Компания предлагает широкую линейку моделей аппаратов, которые могут отличаться по материалу, из которого изготовлен корпус, и техническим характеристикам. В выборе лучше руководствоваться максимальными показателями напора и расхода, которые присущи той или иной модели.
Также отечественными являются и насосы Вихрь, которые отвечают хорошему соотношению цены и качества. Максимальная глубина этих насосов достигает 9 м. Агрегаты очень практичны и универсальны.
Поверхностные насосы «водолей», это отечественный производитель. Но здесь выбор велик и вам надо зайти на сайт компании и просмотреть.
Насосы «Акватехника», здесь модельный ряд довольно велик. Использование поверхностных насосов серии «лидер», является более предпочтительным. Это новые модели, которые себя неплохо зарекомендовали. «Беламос» хк09е является более мощной моделью.

Внимание: Какой бы производитель ни был выбран, очень важно обращать свое внимание на подачу воды и мощность насоса. Также лучше заранее поинтересоваться отзывами о том или ином поверхностном насосе. Источником необходимой информации могут стать родственники, знакомые либо специалисты.

Что касается цены, то она прежде всего зависит от мощности насоса, чем она больше, тем аппарат дороже. Так, не очень мощный прибор обойдется около 4 тыс. руб., а насос, мощностью в 1.8 кВТ будет стоить не дешевле 25 тыс.руб. Конечно, это не единственный параметр, влияющий на стоимость, поэтому стоит заранее определиться какие функции насоса необходимы, а от каких можно отказаться для снижения его стоимости.

Преимущества и недостатки поверхностных насосов

Инструкция по эксплуатации агрегатов указывает на их преимущества перед погружными:

Большая производительность. Устройство одновременно может обслуживать несколько фонтанов, большие водопады.
Агрегат с асинхронным электродвигателем может работать непрерывно.
Нет необходимости прокладывать к колодцу электромагистраль.
Устройство доступно для осмотра, его легко убрать на зиму.
Небольшой вес и габариты насосов позволяют их использовать в условиях, где ограничено пространство.
Имеет хорошую способность обеспечивать давление и производительность с минимальными затратами электроэнергии.
Стоимость ниже погружных.
Используются для чистой и грязной воды.

К недостаткам, которые имеют водяные насосы для дачи поверхностные, относятся:

Небольшая высота всасывания, до девяти метров.
Использование эжектора, который позволяет высоту всасывания повысить до 20 метров, снижает надежность системы.
Шум во время работы, что требует установки агрегата отдельно от помещения.
Нужны навыки в обеспечении магистрали водой и ее эксплуатацией.

Виды насосов для загрязненной воды

Обычно дренажные агрегаты существуют двух категорий:

. Бывает:

переносной;
стационарный.

Любой агрегат устанавливается на специальной платформе, которая находится над емкостью со сточной жидкостью. Вода откачивается с помощью специальной входной трубы или рукава, опускаемого на дно емкости.

Погружные насосы устанавливаются непосредственно на дно сточной ямы или емкости. В таких устройствах отсутствует входной рукав, а жидкость всасывается через дно агрегата, на дне которого расположена специальная фильтрационная решетка, что не допускает попадание внутрь устройства камней и грязи.

Обычный дренажный насос – наилучший помощник для откачивания грязной воды. Это гидравлические агрегаты, которые используются для передачи жидкости в больших объемах с высоким содержанием механических примесей. Имеют достаточно слабые напорные возможности, но они компенсируются высокой скоростью выкачивания воды.

Такие устройства незаменимы:

При устройстве систем, которые должны отводить отработанные воды.
Для откачки жидкости из всяких емкостей, например, для чистки бассейна, расположенного во дворе.
Часто они используются для поливки и орошения.

Какие преимущества поверхностного аппарата для грязной воды

По сравнению с другими аналогичными конструкциями насос для грязной воды поверхностный имеет такие преимущества:

Простота в обслуживании.
Прекрасно перекачивают загрязненную воду без риска, что может заклинить рабочее колесо.
Неприхотливость в работе.
Возможность выполнять водозабор из скважин, колодцев, естественных и искусственных водоемов.
Позволяет производить эффективную перекачку воды с небольшими твердыми элементами.
Используется для полива сада.

Отсутствие водопровода на дачном участке или частном доме приносит достаточно много хлопот любому их хозяину. Поэтому, приобретение поверхностного водяного насоса – отличное решение проблем по обеспечению дома водой.
