Лазерный диод из dvd. Как сделать лазер из dvd привода (дисковода) своими руками

Каждый из нас держал в руках лазерную указку. Несмотря на декоративность применения, в ней находится самый настоящий лазер, собранный на основе полупроводникового диода. Такие же элементы устанавливаются на лазерных уровнях и .

Следующее популярное изделие, собранное на полупроводнике – записывающий DVD привод вашего компьютера. В нем установлен более мощный лазерный диод, обладающей термической разрушительной силой.

Это позволяет прожигать слой диска, нанося на него дорожки с цифровой информацией.

Как работает полупроводниковый лазер?

Устройства подобного типа недорогие в производстве, конструкция достаточно массовая. Принцип лазерных (полупроводниковых) диодов основан на использовании классического p-n перехода. Работает такой переход, как и в обычных светодиодах.

Разница в организации излучения: светодиоды излучают «спонтанно», а лазерные диоды «вынужденно».

Общий принцип формирования так называемой «заселенности» квантового излучения выполняется без зеркал. Края кристалла скалываются механическим путем, обеспечивая эффект преломления на торцах, сродни зеркальной поверхности.

Для получения различного типа излучения может использоваться «гомопереход», когда оба полупроводника одинаковые, или «гетеропереход», с разными материалами перехода.

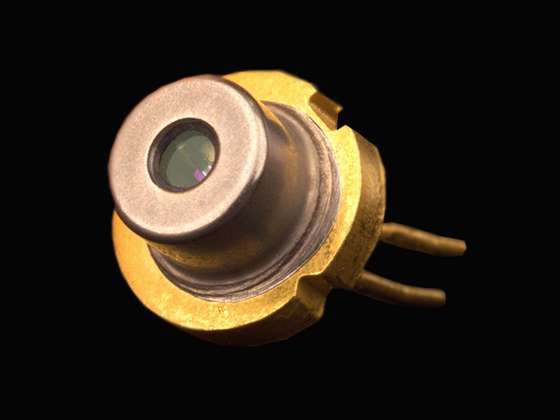

Собственно лазерный диод является доступной радиодеталью. Его можно купить в магазинах, торгующих радиодеталями, а можно извлечь из старого привода DVD-R (DVD-RW).

Важно! Даже простой лазер, используемый в световых указках, может серьезно повредить сетчатку глаза.

Более мощные установки, с прожигающим лучом, могут лишить зрения или нанести ожоги кожного покрова. Поэтому при работе с подобными устройствами, соблюдайте предельную осторожность.

Имея в распоряжении такой диод, вы сможете легко изготовить мощный лазер своими руками. Фактически, изделие может быть вовсе бесплатным, или обойдется вам за смешные деньги.

Лазер своими руками из ДВД привода

Для начала, необходимо раздобыть сам привод. Его можно снять со старого компьютера или приобрести на барахолке за символическую стоимость.

Итак, вы подобрали ненужный дисковод и готовы к изготовлению лазера. Ниже мы представим инструкцию по изготовлению:

1) Начинайте разбирать дисковод. Открутите крышку, чтобы вы могли увидеть модуль, который отвечает за работу записывающего устройства.

2) Вытащите его и аккуратно отсоедините лазерный модуль, а с него извлеките записывающую головку. Для этого лучше всего использовать пинцет - с его помощью вы легко сможете «выкрутить» головку (она просто очень хорошо сидит и ее легко повредить).

3) Перед тем как вы будете вытаскивать модуль, вам потребуется закоротить все его выводы. Для этого можно использовать медный провод, который потом останется. Если вы все правильно сделаете, то у вас должно получится что-то на подобии такого, как показано на рисунке.

4) После этого вам придется спаять небольшую схему, в которой будет один резистор, два конденсатора, выключатель и батарейка. Зачем эта схема? Она нужно для того, чтобы модуль не перегорел. Батарейку можно взять на 3,6 вольта. Номинал сопротивления может колебаться в пределах от двух до пяти ом. С этими элементами у вас не должно возникнуть проблем. Труднее будет с конденсаторами, так как один из них - полярный (тот что на 2200 нФ). Когда вы будете его запаивать, главное не перепутать полярность, иначе он может взорваться. Второй конденсатор - обыкновенный и с ним проблем мне возникнет. Внизу, на рисунке, вы видите схему.

5) Паять схему не сложно, и вы можете даже не заморачиваться и делать все в виде навесного монтажа. Так вы точно сэкономите силы и время.

6) В качестве источника в 3,7 вольт можно воспользоваться двумя батарейками с мобильных телефонов, которые надо подключить параллельно - это увеличить их общий заряд. В принципе, лазер готов, но перед пробным запуском вам нужно обезопасить свое зрение. Поэтому, если у вас нет специальных защитных очков, то лучше не наводить лазерный пучок в глаза другим людям.
7) Закончив с вопросами безопасности, вы можете включить лазер. Стоит отметить, что первый запуск вас ничем не удивит. Максимум что вы получите - это просто свет. Поздравляем вас - вы сделали фонарик. Но как превратить его в лазер?

8) Проблема в том, что у нас получился не фокусированный луч. Для того чтобы превратить его в настоящий лазер, вам потребуется линза. Такую линзу можно достать с компьютерного привода.

9) Прикрепив ее к нашему лазеру все пойдет намного лучше. Правда, проблема остается - это отсутствие нормального корпуса.

10) В качестве корпуса под наше устройство вы можете использовать уже готовые вещицы. Например, прекрасно подойдет корпус от лазерной указки, маленького фонарика и подобные вещи. Впрочем, если вам нравится сам процесс изготовления, то вы можете сделать его самостоятельно. Для таких целей прекрасно подойдет алюминиевый профиль. Подстроив линзу, вы сможете получить хорошо сфокусированный луч, который может плавить тонкую пластмассу и даже поджигать спички.

Мы надеемся, что наша инструкция о том, как сделать лазер из дисковода, вам пригодится и заинтересует. Удачи вам и успехов!

Наверно у всех еще с детства была мечта иметь свой собственный мощный лазер , способный прожигать стальные листы, теперь мы можем на шаг приблизиться к мечте! листы стали резать не будет, а вот пакеты, бумагу, пластмассу легко!
Для нашего лазера нам понадобится во первых сломанный или не очень резак! причем DVD-RW . чем выше скорость записи DVD-R, тем мощнее там стоит лазер! в 16х приводах стоят 200мВт красные лазеры, а также лазер ИК диапазона, но о нем позже.

Разбираем резак ,
вытаскиваем оптическую часть.Вот так выглядит эта часть резака:

ценного там только выходная линза и два лазера.

Теперь достаем самое главное!

А теперь техника безопасности для вас и для лазера!

лазер из DVD-RW относится к классу 3B, а значит опасен для зрения! не направляйте луч в глаза! даже глазом моргнуть не успеете, как потеряете зрение! парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. это ему считай повезло. сфокусированным лучом ослепить можно и со ста метров! смотрите куда светите!

Как можно испортить ЛД?
Да очень просто! стоит превысить ток и ему конец! причем доли микросекунд будет достаточно!
именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него!
на смом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в
обычный светодиод. резонатор рушится не от тока, а от световой интенсивности, которая в свою
очередь от тока и зависит. Также надо быть внимательным к температуре. при охлаждении лазера
КПД его растет и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее!
Еще его легко убить переходными процессами, возникающими при включении и выключении! от
них стоит защититься.

Теперь продолжим разбирать привод))
Достаем лазер и его радиатор, сразу же припаеваем к его ногам небольшой
неполярный конденсатор на 0,1мкФ и полярный побольше! так мы спасем
его от статики и переходных процессов, которые ЛД очень не любят!
Теперь время подумать о питании нашего лазера.ЛД питается примерно
от 3V и потребляет 200мА. Лазер это не лампочка!! никогда не соединяйте
его напрямую к батарейкам! без ограничительного резистора его убьют и
2 батарейки от лазерной указки !! ЛД нелинейный элемент, поэтому питать его
надо не напряжением, а током! то есть нужны токо ограничивающие элементы.
рассмотрим три схемы питания ЛД от простейшей, к наиболее сложной.
Все схемы питаются от аккумуляторов.
1 вариант
ограничение тока резистором. см рисунок

сопротивление резистора определяется экспериментально, по току через ЛД.
стоит остановиться на 200мА, дальше риск спалить больше.
хотя мой ЛД и на 300мА работал прекрасно. для питания подойдут три любых
аккумулятора на нужную емкость. также удобно использовать аккумулятор от
мобильного телефона(любого).

Достоинства: простая конструкция , высокая надежность.
Недостатки: ток через ЛД постепенно падает. и толком не понятно когда
конструкцию пора подзаряжать. использование трех аккумуляторов усложняет
конструкцию и неудобна зарядка.

Данную схему удобно размещать в китайском фанарике, где стоит батарея из трех ААА(мизинчиковых) батаеек

2 вариант

Драйвер поддерживает постоянный ток через ЛД независимо от питания(не меньше 5В) и температуры.
Советую скачать даташит на эту микросхему и разобраться основательней.

3 вариант

это то, что нужно! Питание от двух аккумуляторов, стабильное напряжение(а следовательно и ток) на ЛД,
которое не зависит от уровня зарядки акккумуляторов! Когда аккумуляторы разрядятся, схема выключится
и через ЛД будет идти малый ток (слабое свечение). Наиболее умный и экономичный драйвер! КПД около 90%.
и все это на одной LM2621 в малюсеньком корпусе 3х3мм!! тяжело паять, зато у меня получилась плата 16х17мм! См рисунок

дроссель L1 я намотал на шару) микруха умная, сама во всем разберется. я намотал 15 витков
проводом 0.5мм на дросселе от компьютерного БП. внутренний диаметр дросселя 2.5мм,
проницаемость феррита неизвестна. диод шоттки любой 3-х амперный. например
1N5821,30BQ060,31DQ10,MBRS340T3,SB360,SK34A,SR360.
Резистором R1 настраиваем ток диода. советую при настройке подключить туда переменник на 100к.
Кстати, все испытания желательно проводить на мертвом ЛД! электрические параметры остаются неизменными.

Выбрав для себя подходящую схему, собираем её!

Теперь насчет оптики.

удобно использовать лазерную указку как основу для коллиматора. в ней стоит неплохая линза.
но луч получается примерно 5мм диаметром, а это много. лучшие результаты показывает родная оптика (выходная линза)
но с ней свои трудности. фокусное расстояние мало, а значит фокус очень сложно настроить. но в тоже время это позволяет
получить луч диаметром 1мм!! к слову, чем уже луч, тем большая энергия прикладывается к 1мм^2 таким лучом
можно влегкую шинковать черные пакеты)) если же выполнять фокусировку не в луч, а в точку, то в этой точке
плавится пластмасса, режется изолента и многое другое!! кстати спички зажигаются влет!!

вот несколько личных фото.

А вот так мой лазер выглядит сейчас!

Полностью алюминиевый корпус, никогда не перегревается, отличная фокусировка
линзой от DVD, питание от двух АА аккумуляторов. Плавит пакеты, зажигает спички,
режет изоленту, заставляет тлеть бумагу! И все это без фокусировки в точку!
то есть обычным лучом!

Лазер из cd dvd привода своими руками

Для многих сборка подобного устройства для многих не секрет. Это наверно одно из того, что собираем.Лазер из дисковода своими руками . Он отличается от дешевых китайских указок, и прочего, тем что обладает определенной мощностью. Для его изготовления нам нужны только начальные азы,и cd или dvd привод .А если еще и пишущий, то мощность его гораздо больше.

Первое чем мы зададимся.Это как достать диод из привода .

Разбираем резак, вытаскиваем оптическую часть. Вот так выглядит эта часть резака:

Прошу вашего внимания:

Пока вы еще не начали играть с новой игрушкой распишу-ка я вам технику безопасности. Лазер из DVD-RW привода относится к классу 3B, а значит он очень опасен для зрения ! Не направляйте луч в глаза и в зеркало! Даже глазом моргнуть не успеете, зрение станет значительно хуже! Парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. это ему считай повезло. сфокусированным лучом повредить зрение можно и со ста метров! Смотрите куда светите!

Можно ли испортить лазерный диод ? Можно! Даже очень просто. Стоит только превысить ток и диоду наступит конец. Причем доли микросекунд будет достаточно! Именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него! На самом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в обычный светодиод. Резонатор рушится не от тока , а от световой интенсивности, которая в свою очередь зависит от тока. Также надо быть внимательным к температуре. При охлаждении лазера , КПД его растет, и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее! Еще его легко убить переходными процессами, возникающими при включении и выключении! От них стоит защититься.

Достаем лазер и сразу же тонкой жилой из многожильного провода обматываем ему ноги,чтобы электрически выводы ЛД были соединены. припаиваем к его ногам небольшой неполярный конденсатор на 0,1мкФ и полярный на 100мкФ и только потом снимаем жилу, которую намотали! Так мы спасем его от статики и переходных процессов, которые ЛД очень не любят!

Теперь время подумать о питании нашего лазера. Лазерный диод запитывается примерно от 3V и потребляет 200-400мА в зависимости от мощности(скорости привода). Лазер это не лампочка! Ни в коем случае не подсоединяйте его напрямую к батарейкам! Без ограничительного резистора его быстро убьют и 2 батарейки от лазерной указки! ЛД нелинейный элемент, поэтому питать его надо не напряжением, а током! то есть нужны токо ограничивающие элементы.

И так. Нам теперь осталось запитать наш лазер. Рассмотрим несколько вариантов.

Первый вариант.

Тут будет ограничение тока резистором, как и обычного диода.

Сопротивление резистора определяется экспериментально, по току через ЛД. Следует остановиться на 200мА для 16х, дальше риск спалить больше. хотя мой ЛД и на 300мА работал прекрасно. для питания подойдут три любых аккумулятора на нужную емкость. Также удобно использовать аккумулятор от мобильного телефона.

Недостатки: ток через ЛД постепенно падает. И толком не понятно когда конструкцию пора подзаряжать. Использование трех аккумуляторов усложняет конструкцию и неудобна зарядка.

Данную схему удобно размещать в китайском фонарике, где стоит батарея из трех ААА (мизинчиковых) батареек

В сборе будет следущее.

Два резистора по 1 Ому последовательно и два конденсатора.

Второй вариант.

Использование микросхемы LM317.

В этой схеме все гораздо сложнее, и она прекрасно подходит для стационарного варианта лазера! В драйвере используется микросхема LM317, которая включена стабилизатором тока. Драйвер поддерживает постоянный ток через ЛД независимо от питания(не меньше 7В) и температуры. Советую скачать даташит на эту микросхему и разобраться основательней, а так это лучший драйвер для дома!

Наверно у всех еще с детства была мечта иметь свой собственный мощный лазер, способный прожигать стальные листы, теперь мы можем на шаг приблизиться к мечте! Листы стали резать не будет, а вот пакеты, бумагу, пластмассу легко!

Для нашего лазера нам понадобится во первых сломанный или не очень резак! Чем менее сломан резак и чем быстрее он может записывать диски тем лучше, да кстати он должен быть DVD-RW. Если привод записывает DVD+/-R со скоростью 16х то там стоят 200мВт красные лазеры, в 20х приводах стоит лазер 270мВт, а в приводах со скоростью 22х мощность может доходить до 300мВт. Все DVD приводы также имеют сидишный ИК лазер, но как его определить вы узнаете позже Итак приступим! Разбираем резак, вытаскиваем оптическую часть. Вот так выглядит эта часть резака:

Ценного там только выходная линза и два лазера. Теперь достаем самое главное - DVD лазер:

А теперь внимание! Пока вы еще не начали играть с новой игрушкой распишу-ка я вам технику безопасности. Лазер из DVD-RW привода относится к классу 3B, а значит он очень опасен для зрения! не направляйте луч в глаза и в зеркало! даже глазом моргнуть не успеете, как потеряете зрение! парнишка на одном форуме засветил себе нечаянно, попал на несколько тысяч уёв. это ему считай повезло. сфокусированным лучом ослепить можно и со ста метров! смотрите куда светите!

Можно ли испортить ЛД(лазерный диод)? Можно! Даже очень просто. Стоит только превысить ток и диоду наступит конец. Причем доли микросекунд будет достаточно! Именно поэтому ЛД боятся статического электричества. Оберегайте ЛД от него! На самом деле ЛД не сгорает, просто рушится оптический резонатор внутри и ЛД превращается в обычный светодиод. резонатор рушится не от тока, а от световой интенсивности, которая в свою очередь зависит от тока. Также надо быть внимательным к температуре. При охлаждении лазера, КПД его растет, и при том же токе интенсивность возрастает и может разрушить резонатор! Осторожнее! Еще его легко убить переходными процессами, возникающими при включении и выключении! От них стоит защититься.

Достаем лазер и сразу же тонкой жилой из многожильного провода обматываем ему ноги! чтобы электрически выводы ЛД были соединены! припаеваем к его ногам небольшой неполярный конденсатор на 0,1мкФ и полярный на 100мкФ и только потом снимаем жилу, которую намотали! Так мы спасем его от статики и переходных процессов, которые ЛД очень не любят!
Теперь время подумать о питании нашего лазера. ЛД питается примерно от 3V и потребляет 200-400мА в зависимости от мощности(скорости привода). Лазер это не лампочка! Ни в коем случае не подсоединяйте его напрямую к батарейкам! Без ограничительного резистора его быстро убьют и 2 батарейки от лазерной указки! ЛД нелинейный элемент, поэтому питать его надо не напряжением, а током! то есть нужны токо ограничивающие элементы.

Вот так лазер выглядит изнутри:

Итак, надо бы запитать наш лазер!

Рассмотрим три схемы питания ЛД от простейшей, к наиболее сложной. Все схемы питаются от источников постоянного тока, например аккумуляторов.

1 Вариант. Ограничение тока резистором.

Cопротивление резистора определяется экспериментально, по току через ЛД. Cтоит остановиться на 200мА для 16х, дальше риск спалить больше. хотя мой ЛД и на 300мА работал прекрасно. для питания подойдут три любых аккумулятора на нужную емкость. также удобно использовать аккумулятор от мобильного телефона(любого).

Достоинства: простая конструкция, высокая надежность.
Недостатки: ток через ЛД постепенно падает. И толком не понятно когда конструкцию пора подзаряжать.Использование трех аккумуляторов усложняет конструкцию и неудобна зарядка.

Данную схему удобно размещать в китайском фанарике, где стоит батарея из трех ААА(мизинчиковых) батареек.

А вот так он выглядит в сборе:

Два резистора по 1 Ому последовательно и два конденсатора.

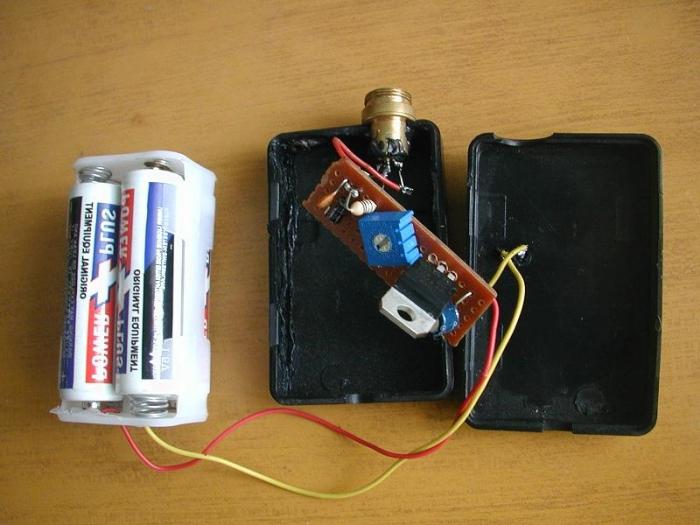

Вариант 2. Использование микросхемы LM317

Драйвер поддерживает постоянный ток через ЛД независимо от питания(не меньше 7В) и температуры. Советую скачать даташит на эту микросхему и разобраться основательней, а так это лучший драйвер для дома!

3 Вариант. Компактный.

Это то, что нужно! Питание от двух аккумуляторов, стабильное напряжение (а следовательно и ток) на ЛД, которое не зависит от уровня зарядки акккумуляторов! Когда аккумуляторы разрядятся, схема выключится и через ЛД будет идти малый ток (слабое свечение). Наиболее умный и экономичный драйвер! КПД около 90%. И все это на одной LM2621 в малюсеньком корпусе 3х3мм!! тяжело паять, зато у меня получилась плата 16х17мм! И это не предел! См рисунок

Дроссель L1 я намотал на шару, микруха умная, сама во всем разберется). Я намотал 15 витков проводом 0.5мм на дросселе от компьютерного БП. Внутренний диаметр дросселя 2.5мм,
проницаемость феррита неизвестна. Диод шоттки любой 3-х амперный. Например 1N5821,30BQ060,31DQ10,MBRS340T3,SB360,SK34A,SR360. Резистором R1 настраиваем ток диода. советую при настройке подключить туда переменник на 100к. Кстати, все испытания желательно проводить на мертвом ЛД! электрические параметры остаются неизменными. Выбрав для себя подходящую схему, собираем её! Ну а дальше полет для фантазии!! нужно придумать как закрепить оптику! причем ЛД нужно поставить на радиатор! При большом токе он очень хорошо греется! так что заранее продумывайте конструкцию.

Теперь насчет оптики.

Удобно использовать лазерную указку как основу для коллиматора. В ней стоит неплохая линза. Но луч получается примерно 5мм диаметром, а это много. лучшие результаты показывает родная оптика (выходная линза) но с ней свои трудности: фокусное расстояние мало, а значит фокус очень сложно настроить, но в тоже время это позволяет получить луч диаметром 1мм!! к слову, чем уже луч, тем большая энергия прикладывается к 1мм^2 таким лучом можно влегкую шинковать черные пакеты)) если же выполнять фокусировку не в луч, а в точку, то в этой точке плавится пластмасса, режется изолента, дерево начинает аж светиться белым светом от нагрева!(6000градусов не шутки:)) и многое другое!!

Вот несколько фоток луча и самой указки:

У многих в детстве были лазерные указки, которые можно было приобрести в игрушечных магазинах. Но с развитием современных технологий появилась возможность создать такой лазер из DVD привода своими руками. Для этого понадобится всего лишь неисправный DVD привод (важно, чтобы оставался исправным сам светодиод), отвертка и паяльник.

Следует помнить, что для создания лазера лучше использовать нерабочий DVD! Это связано с тем, что после разборки и извлечения светодиода он выходит из строя. Не стоит забывать, что такой лазер из привода намного мощнее обычной указки и может нанести непоправимый вред здоровью, поэтому никогда не нужно направлять луч на человека или животное.

При наведении луча такого устройства на человеческий глаз происходит выжигание сетчатки, и человек может частично или полностью потерять зрение.

Итак, давайте создадим лазер из DVD привода своими руками. Для этого необходимо аккуратно открутить болты на задней части корпуса, чтобы добраться до светодиода будущего лазера. Под крышкой находится узел, который осуществляет привод каретки. Для того чтобы ее извлечь, нужно открутить шурупы и отключить все шлейфы. Затем извлекают каретку.

Теперь необходимо ее разобрать, для чего следует открутить множество шурупов. Далее будут обнаружены два светодиода. Один из них инфракрасный, он отвечает за чтение информации с диска.

Нужен красный, при помощи которого происходит прожиг информации на диск. К красному светодиоду будет прикреплена печатная плата. Для того чтобы ее отключить, необходимо воспользоваться паяльником. Для проверки работоспособности диода достаточно подключить к нему две пальчиковые батареи, но важно учитывать их полярность. Помните, что лазерный диод хрупкий, поэтому с ним необходимо быть очень аккуратным.

Далее нужно приобрести любую лазерную указку. Создавая лазер из DVD привода своими руками, используйте ее в качестве "донора" для корпуса. После покупки необходимо аккуратно раскрутить указку на две части и извлечь из верхней половины Для этого можно воспользоваться ножом. Важно делать все аккуратно, потому что может повредиться диод. При помощи маленькой отвертки выбирают излучатель. Используя термоклей, устанавливают новый светодиод в корпус. А чтобы он прочно установился, можно использовать пассатижи, давя ими на края диода.

Лазер из DVD привода своими руками практически готов. Перед тем как запустить его, необходимо проверить, правильно ли определена полярность. Теперь смело можно подключать питание. После первого запуска может потребоваться настройка фокусировки. Далее можно установить указку в фонарик и подключить батарейки типа АА. Не стоит забывать, что лазер может прожигать различные предметы, поэтому нужно удалить оргстекло из рассеивателя.

Хорошо настроенный привода может не только прожигать бумагу или поджигать спички, но и оставлять след на оргстекле, взрывать шарики (лучше, чтобы они были черного цвета) и оставлять видимые следы на пластмассе. Если установить диод в головку графопостроителя, можно выполнять гравировку по оргстеклу.

Развитие технологий не стоит на месте и каждый день вы можете узнать о новом изобретении или научном прорыве. Тем не менее, это не изменяет детские мечты и, наверное, каждый ребенок или взрослый мечтал когда-то иметь дома настоящий лазер . Если вы так и не смогли реализовать вашу давнюю мечту, то мы вам поможем. В нашей статье мы расскажем вам о том, как сделать лазер из дисковода, предмета, который можно найти очень легко.

Итак, если мы сумели вас заинтриговать таким предложением, то можно перейти к деталям.

Как выбрать лучший дисковод?

Перед тем как перейти непосредственно к инструкции, которая объясняет, как сделать лазер, мы поговорим о свойствах дисковода, от которых будут зависеть характеристики нашего устройства.

Устройство должно иметь функцию записи дисков, иначе у вас ничего не получится.
Желательно чтобы дисковод был не рабочим, в идеале - механическая неполадка. Можете взять у друга не нужный девайс.
Берите очень быстрый дисковод, чем быстрее тем больше будет мощность лазера.

Кроме этого вам понадобятся некоторые детали: резисторы, батарейки, конденсаторы. В процессе изготовления лазера вы столкнетесь с необходимостью паяния схемы, так что запаситесь паяльником, канифолью и припоем.

3) Перед тем как вы будете вытаскивать модуль, вам потребуется закоротить все его выводы. Для этого можно использовать медный провод , который потом останется. Если вы все правильно сделаете, то у вас должно получится что-то на подобии такого, как показано на рисунке.

А вы знаете, что можно сделать лазер из DVD привода? Данный лазер способен прожигать пластик, дерево и т. п. и светить на сотни метров.

Вам потребуется любой сломанный DVD-RW привод. Для примера мы взяли LG GH22.

Перед тем как начать разбирать привод, необходимо открыть у него лоток.

С обратной стороны откручиваем 4 шурупа.

Сняв крышку, вы должны увидеть примерно такую «картину».

Переворачиваем привод, снимаем алюминиевую крышку и выкручиваем два шурупа.

Отсоединяем шлейфы, которые соединяют привод с ходовой частью.

Снова выкручиваем шуруп.

Выкручиваем еще три шурупа и вынимаем плату, на которой находятся диоды и оптические линзы.

Защиту диодов и оптики отламываем.

Под защитой находятся 2 диода (DVD и CD).

Плоскогубцами вытаскиваем диод вместе с охлаждением. Ноги диода необходимо обвязать проволокой (для защиты от статического электричества).

Теперь, поддеваем диод ножом (место обведено красным на фото) и аккуратно вынимаем его.

Ну вот, диод извлечен. Не забывайте о защите диода от статического электричества!

Но это только пол дела. Чтобы изготовить лазер из dvd привода нужно сделать драйвер.

Драйвер

Драйвер – это небольшая схема, которая задает режим питания для диода. Дело в том что диод является, очень нежным элементом. Любое отклонение от нормы питания, может привести к его порче.

Можно изготовить два варианта драйвера.

Вариант 1

Accu1 – аккумулятор. Можно использовать от телефона либо три пальчиковых аккумулятора (не батарейки!)
S1 – кнопка вкл/выкл.
R1 – резистор, подбираемы опытным путем (для привада 16x, сопротивление резистора равно 2Ом и ток проходящий через диод будет ~ 250мА). Если вы подбираете резистор, то используйте амперметр, подключив его к разрыву плюсового провода аккумулятора. Изменяя сопротивление, подбираете требуемый ток.
C1 – конденсатор на 100нФ
C2- конденсатор на 2200 мкФ (напряжение конденсатора неважно)
HL1 – лазерный диод (не забывайте про защиту от статики)

Минус этого драйвера в том что, он не стабилизирует ток, а лишь ограничивает его. Т.е. при понижении напряжения (при разрядке аккумуляторов), лазер из dvd привода будет светить тусклее.

Вариант 2

Тут используется микросхема LM317. Она гораздо сложнее и больше подходит для стационарного варианта. В драйвере LM317 включена стабилизатором тока.

См. рисунок.

Оптика

Теперь возьмемся за оптику. Если вы включите лазер из dvd привода без оптики, то он будет светить как обычная лампочка, при этом не будет ни прожигать предметы, ни светить на сотни метров. В качестве оптики послужит линза из привода. Линза должна быть установлена на расстоянии фокуса. Для того чтобы подобрать расстояние удобно использовать лазерную указку, заменив в ней линзу. А затем поворачивая винт настроить нужное фокусное расстояние. Диаметр луча должен составлять примерно 1мм.

Нужен красный, при помощи которого происходит прожиг информации на диск. К будет прикреплена печатная плата. Для того чтобы ее отключить, необходимо воспользоваться паяльником. Для проверки работоспособности диода достаточно подключить к нему две пальчиковые батареи, но важно учитывать их полярность. Помните, что лазерный диод хрупкий, поэтому с ним необходимо быть очень аккуратным.
