Инфракрасное излучение дает. Полезные и вредные свойства инфракрасного излучения на человека

ВВЕДЕНИЕ

Несовершенство собственной природы, компенсируемое гибкостью интеллекта, непрерывно толкало человека к поиску. Желание летать как птица, плавать как рыба, или, скажем, видеть ночью подобно кошке, воплощались в действительность по мере достижения требуемых знаний и технологий. Научные изыскания часто подстегивались нуждами военной деятельности, а результаты определялись существующим технологическим уровнем.

Расширение диапазона зрения для визуализации недоступной для глаз информации является одной из наиболее трудных задач, так как требует серьезной научной подготовки и значительной технико-экономической базы. Первые успешные результаты в этом направлении были получены в 30-х годах XX века. Особенную актуальность проблема наблюдения в условиях низкой освещенности приобрела в ходе Второй мировой войны.

Естественно, усилия, затраченные в этом направлении, привели к прогрессу в научных исследованиях, медицине, техники связи и других областях.

ФИЗИКА ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ

Инфракрасное излучение - электромагнитное излучение, занимающее спектральную область между красным концом видимого света (с длиной волны (=
м) и коротковолновым радиоизлучением(=
м).Открыто инфракрасное излучение было в 1800 г. английским ученым У. Гершелем. Спустя 123 года после открытия инфракрасного излучения советский физик А.А. Глаголева-Аркадьева получила радиоволны с длиной волны равной приблизительно 80 мкм, т.е. располагающиеся в инфракрасном диапазоне длин волн. Это доказало, что свет, инфракрасные лучи и радиоволны имеют одинаковую природу, все это лишь разновидности обычных электромагнитных волн.

Инфракрасное излучение также называют «тепловым» излучением, так как что все тела, твердые и жидкие, нагретые до определенной температуры излучают энергию в инфракрасном спектре.

ИСТОЧНИКИ ИК ИЗЛУЧЕНИЯ

ОСНОВНЫЕ ИСТОЧНИКИ ИК ИЗЛУЧЕНИЯ НЕКОТОРЫХ ОБЪЕКТОВ

Инфракрасное излучение баллистических ракет и космических объектов

Инфракрасное излучение самолетов

Инфракрасное излучение надводных кораблей

Факел маршевого

двигателя, предста- вляющий собой поток горящих газов, несущих взвешенные твердые частицы золы и сажи, которые образуются при сгорании ракетного топлива.

Корпус ракеты.

Земля, которая отражает часть солнечных лучей, попавших на нее.

Сама Земля.

Отраженное от планера самолета излучение Солнца, Земли, Луны и других источников.

Собственное тепловое излучение удлинительной трубы и сопла турбореак-тивного двигателя или выхлопных патрубков поршневых двигателей.

Собственное тепловое излу-чение струи выхлопных газов.

Собственное тепловое излучение обшивки самолета, возникающее за счет аэродина-мического нагрева при полете с большими скоростями.

Кожух дымовой трубы.

Выхлопное

отверстие дымовой трубы

ОСНОВНЫЕ СВОЙСТВА ИК ИЗЛУЧЕНИЯ

1. Проходит через некоторые непрозрачные тела, также сквозь дождь,

дымку, снег.

2. Производит химическое действие на фотопластинки.

3. Поглощаясь веществом, нагревает его.

4. Вызывает внутренний фотоэффект у германия.

5. Невидимо.

6. Способно к явлениям интерференции и дифракции.

7. Регистрируют тепловыми методами, фотоэлектрическими и

фотографическими.

ХАРАКТЕРИСТИКИ ИК ИЗЛУЧЕНИЯ

Собственное Отраженное Ослабление Физические

тепловое объектами ИК ИК излучения особенности ИК

излучение излучение в атмосфере излучения фонов

Характе-ристики	Осн. понятия
Собствен-ное тепловое излуче-ние нагретых тел	Фундаментальное понятие - абсолютно черное тело. Абсолютно черным телом называется тело, поглощающее все падающие на него излучения на любых длинах волн. Распределение интенсивности излучения черного тела (з/н Планка): ,где -спектральная яркость излучения при температуре Т,-длина волны в мкм, С1 и С2 - постоянные коэффициенты: С1=1,19* Втмкмсмср, С2=1,44 мкм*град. Максимумдлины волны(закон Вина): , где Т-абсолютная температура тела. Интегральная плотность излучения- закон Стефана - Больцмана:
Отраженное объек-тами ИК излуче-ние	Максимум солнечного излучения, определяющий отраженную составляющую, соответствует длинам волн короче 0,75 мкм, а 98% всей энергии излучения Солнца приходится на участок спектра до 3 мкм. Часто эту длину волны считают граничной, разделяющей отраженную (солнечную) и собственную составляющие ИК излучения объектов. Следовательно, можно принять, что в ближней части ИК спектра (до 3 мкм) определяющей является отраженная составляющая и распределение лучистости по объектам зависит от распределения коэффициента отражения и облученности. Для дальней части ИК спектра определяющим является собственное излучение объектов, а распределение лучистости по их площади зависит от распределения коэффициентов излучения и температуры. В средневолновой части ИК спектра необходимо учитывать все четыре параметра.
Ослабле-ние ИК излуче-ния в атмосфе-ре	В ИК-диапазоне длин волн имеется несколько окон прозрачности и зависимость пропускания атмосферы от длины волны имеет весьма сложный вид. Ослабление ИК излучения определяется полосами поглощения водяных паров и газовых составляющих, главным образом углекислого газа и озона, а также явлениями рассеивания излучения. Смотреть рисунок «Поглощение ИК излучения».
Физи-ческие особен-ности ИК излуче-ния фонов	ИК излучение имеет две составляющие: собственное тепловое излучение и отраженное (рассеянное) излучение Солнца и других внешних источников. В диапазоне длин волн короче 3 мкм доминирует отраженное и рассеянное солнечное излучение. В этом диапазоне длин волн, как правило, можно пренебречь собственным тепловым излучением фонов. Наоборот, в диапазоне длин волн более 4 мкм преобладает собственное тепловое излучение фонов и можно пренебречь отраженным (рассеянным) солнечным излучением. Диапазон длин волн 3-4 мкм является как бы переходным. В этом диапазоне наблюдается ярко выраженный минимум яркости фоновых образований.

ПОГЛОЩЕНИЕ ИК ИЗЛУЧЕНИЯ

Спектр пропускания атмосферы в ближней и средней инфракрасной области (1,2-40 мкм) на уровне моря (нижняя кривая на графиках) и на высоте 4000 м (верхняя кривая); в субмиллиметровом диапазоне (300-500 мкм) излучение до поверхности Земли не доходит.

ВОЗДЕЙСТВИЕ НА ЧЕЛОВЕКА

С древних времен люди хорошо знали благотворную силу тепла или, говоря научным языком, инфракрасного излучения.

В инфракрасном спектре есть область с длинами волн примерно от 7 до 14 мкм(так называемая длинноволновая часть инфракрасного диапазона), оказывающая на организм человека по - настоящему уникальное полезное действие. Эта часть инфракрасного излучения соответствует излучению самого человеческого тела с максимумом на длине волны около 10 мкм. Поэтому любое внешнее излучение с такими длинами волн наш организм воспринимает как «своё». Самый известный естественный источник инфракрасных лучей на нашей Земле - это Солнце, а самый известный на Руси искусственный источник длинноволновых инфракрасных лучей - это русская печь, и каждый человек обязательно испытывал на себе их благотворное влияние. Приготовление пищи с помощью инфракрасных волн делает пищу особенно вкусной, сохраняет витамины и минералы, при этом не имеет ничего общего с микроволновыми печами.

Воздействуя на организм человека в длинноволновой части инфракрасного диапазона, можно получить явление, называемое «резонансным поглощением», при котором внешняя энергия будет активно поглощаться организмом. В результате этого воздействия повышается потенциальная энергия клетки организма, и из нее уходит не связанная вода, повышается деятельность специфических клеточных структур, растет уровень иммуноглобулинов, увеличивается активность ферментов и эстрогенов, происходят и другие биохимические реакции. Это касается всех типов клеток организма и крови.

ОСОБЕННОСТИ ИЗОБРАЖЕНИЙ ОБЪЕКТОВ В ИК ДИАПАЗОНЕ

Инфракрасные изображения имеют непривычное для наблюдателя распределение контрастов между известными предметами вследствии иного распределения оптических характеристик поверхностей объектов в ИК диапазоне по сравнению с видимой частью спектра. ИК излучения позволяют обнаружить на ИК снимках предметы, не заметные на обычных фотоснимках. Можно выявлять участки поврежденных деревьев и кустарников, а также вскрывать факты использования свежесрезанной растительности для маскировки объектов. Различная передача тонов на изображениях, привела к созданию так называемой многозональной съемки, при которой один и тот же участок плоскости предметов одновременно фотографируется в разных зонах спектра многозональной камерой.

Другая особенность ИК изображений, свойственная тепловым картам, состоит в том, что в их формировании кроме отраженного излучения участвует и собственное, а в ряде случаев лишь оно одно. Собственное излучение определяется излучательной способностью поверхностей предметов и их температурой. Это дает возможность выявлять на тепловых картах нагретые поверхности или их участки, совершенно не обнаруживающиеся на фотоснимках, и использовать тепловые изображения как источник информации о температурном состо-янии предмета.

ИК изображения позволяют получать информацию и об объектах, которые уже отсутствуют в момент съемки. Так, например, на поверхности площадки в месте стоянки самолета сохраняется в течение некоторого времени его тепловой портрет, который может быть зарегистрирован на ИК снимке.

Четвертой особенностью тепловых карт является возможность регистрации объектов как при отсутствии падающего излучения, так и при отсутствии температурных перепадов; только за счет различий в излучательной способности их поверхностей. Это свойство позволяет наблюдать объекты в полной темноте и в таких условиях, когда темпе-ратурные различия выравнены до невоспринимаемых. В таких условиях особенно четко выявляются неокрашенные металлические поверхности, имеющие низкую излучательную способность, на фоне неметаллических предметов, выглядящих более светлыми ("темными"), хотя их температуры одинаковы.

Еще одна особенность тепловых карт связана с динамичностью тепловых процессов, протекающих в течение суток В связи с естественным суточным ходом температур все предметы на земной поверхности участвуют в постоянно протекающем теплообменном процессе. При этом температура каждого тела зависит от условий теплообмена, физических свойств окружающей среды, собственных свойств данного объекта (теплоемкость, теплопроводность) и др. В зависимости от этих факторов соотношение температур смежных предметов изменяется в течение суток, поэтому тепловые карты, полученные в разное время даже от одних и тех же объектов, отличаются друг от друга.

ПРИМЕНЕНИЕ ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ

В двадцать первом веке началось внедрение инфракрасных излучений в нашу жизнь. Теперь оно находит применение в промышленности и в медицине, в быту и сельском хозяйстве. Оно универсально и может применяться для самых разнообразных целей. Используют в криминалистике, в физиотерапии, в промышленности для сушки окрашенных изделий, стен зданий, древесины, фруктов. Получают изображения предметов в темноте, приборах ночного видения (ночные бинокли), тумане.

Приборы ночного видения - история поколений

Нулевое поколение
«Стакан Холста»	Трех- и двухэлектродная системы
	Фотокатод Манжета Фокусирующий электрод
	середина 30-х годов
вательском центре фирмы "Филипс", Голландия	За рубежом - Зворыкин, Фарнсворд, Мортон и фон Арденна; в СССР - Г.А. Гринберг, А.А. Арцимович
Этот ЭОП представлял собой два вложенных друг в друга стакана, на плоские донышки которых и наносились фотокатод и люминофор. Приложенное к этим слоям высоковольтное напряжение, создавало электростатическое поле, обеспечивающее прямой перенос электронного изображения с фотокатода на экран с люминофором. В качестве фоточувствительного слоя в "стакане Холста" использовался серебряно-кислородно-цезиевый фотокатод, имевший довольно низкую чувствительность, хотя и работоспособный в диапазоне до 1,1 мкм. К тому же, этот фотокатод обладал высоким уровнем шумов, для устранения которых требовалось охлаждение до минус 40 °С.	Достижения электронной оптики позволили заменить прямой перенос изображения фокусировкой электростатическим полем. Наибольшим недостатком ЭОП с электростатическим переносом изображения является резкий спад разрешающей способности от центра поля зрения к краям из-за несовпадения криволинейного электронного изображения с плоским фотокатодом и экраном. Для решения этой проблемы их стали делать сферическими, что существенно усложнило конструкцию объективов, рассчитываемых обычно на плоские поверхности.
Первое поколение
Многокаскадные ЭОП


СССР, М.М. Бутслов фирмами RCA, ITT (США), Philips (Нидерланды)
На базе волоконно-оптических пластин (ВОП), представляющих собой пакет из множества светодиодов, были разработаны плосковогнутые линзы, которые и стали устанавливать взамен входного и выходного окон. Оптическое изображение, спроецированное на плоскую поверхность ВОП, без искажений передается на вогнутую сторону, что и обеспечивает сопряжение плоских поверхностей фотокатода и экрана с криволинейным электронным полем. В результате применения ВОП разрешающая способность стала по всему полю зрения такой же, как и в центре.
Второе поколение
Вторично-эмиссионный усилитель		Псевдобинокуляр
1- фотокатод 3- микроканальная пластина 4– экран
		В 70-е годы
фирмами США		фирма "Praxitronic" (ФРГ)
Этот элемент представляет собой сито с регулярно расположенными каналами диаметром около 10 мкм и толщиной не более 1 мм. Число каналов равно числу элементов изображения и имеет порядок 10 6 . Обе поверхности микроканальной пластины (МКП) полируются и металлизируются, между ними прикладывается напряжение в несколько сотен вольт. Попадая в канал, электрон испытывает соударения со стенкой и выбивает вторичные электроны. В тянущем электрическом поле этот процесс многократно повторяется, позволяя получить коэффициент усиления NxlO 4 раз. Для получения каналов МКП используется разнородное по химическому составу оптическое волокно.		Были разработаны ЭОП с МКП бипланарной конструкции, то есть без электростатической линзы, своего рода технологический возврат к прямому, как и в "стакане Холста", переносу изображения. Полученные миниатюрные ЭОП позволили разработать очки ночного видения (ОНВ) псевдобинокулярной системы, где изображение с одного ЭОП разводится на два окуляра с помощью светоделительной призмы. Оборот изображения здесь осуществляется в дополнительных мини-объективах.
Третье поколение
ЭОП П + и SUPER II +
начато в 70-х годах до нашего времени
в основном американские компании
Длительная научная разработка и сложная технология изготовления, определяющие высокую стоимость ЭОП третьего поколения, компенсируется предельно высокой чувствительностью фотокатода. Интегральная чувствительность некоторых образцов достигает 2000 мА/Вт, квантовый выход (отношение числа эмитированных электронов к числу падающих на фотокатод квантов с длиной волны в области максимальной чувствительности) превышает 30%! Ресурс таких ЭОП составляет около 3 000 часов, стоимость от 600 до 900$, в зависимости от конструкции.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЭОП

Поколения ЭОП		Тип фото-катода	Интегральная чувствитель-ность,	Чувствитель-ность на длинах волн 830-850	Коэффи-циент усиления,	Доступная дальность распознования фигуры человека в условиях естественной ночной освещенности, м
	"Стакан Холста"			около 1, ИК подсветка
				только при свете луны или ИК осветителе
				только при свете луны или ИК осветителе






	Super II + или II ++

Инфракрасное излучение - электромагнитное излучение в диапазоне длин волн от
м до
м.В качестве источника инфракрасного (ИК) излучения может рассматриваться любое тело (газообразное, жидкое, твердое) с температурой выше абсолютного нуля (-273°С). Зрительный анализатор человека не воспринимает лучи в инфракрасном диапазоне. Поэтому видовые демаскирующие признаки в этом диапазоне добываются с помощью специальных приборов (ночного видения, тепловизоров), имеющих худшее разрешение, чем глаз человека. В общем случае к демаскирующим признакам объекта в ИК-диапазоне относятся следующие: 1)геометрические характеристики внешнего вида объекта (форма, размеры, детали поверхности); 2) температура поверхности. Инфракрасные лучи абсолютно безопасны для организма человека в отличие от рентгеновских, ультрафиолетовых или СВЧ. Нет такой области, где бы не пригодился природный метод передачи тепла. Ведь всем известно, умнее природы человеку не стать, мы можем лишь подражать ей.

СПИСОК ЛИТЕРАТУРЫ

1. Курбатов Л.Н. Краткий очерк истории разработок приборов ночного видения на основе электронных оптических преобразователей и усилителей изображения// Вопр. Оборон. Техники. Сер. 11. - 1994

2. Кощавцев Н.Ф., Волков В.Г. Приборы ночного видения//Вопр. Оборон. Техники. Сер. П.- 1993 - Вып. 3 (138).

3. Леконт Ж., Инфракрасное излучение. М.: 2002. 410 с.

4. Меньшаков Ю.К., М51 Защита объектов и информации от технических средств разведки. М.: Российск. Гос. Гуманит. У-т, 2002. 399 с.

Существуют разные источники инфракрасного излучения. В настоящее время они находятся в бытовой технике, системах автоматики, охраны, а также используются при сушке промышленных изделий. Источники инфракрасного света при правильной эксплуатации не влияют на человеческий организм, поэтому изделия пользуются огромной популярностью.

История открытия

На протяжении многих веков изучением природы и действия света занимались выдающиеся умы.

Инфракрасный свет был обнаружен в начале 19 века с помощью исследований астронома В. Гершеля. Суть его заключалась в изучении нагревательных способностей различных солнечных участков. К ним ученый подносил термометр и следил за возрастанием температуры. Данный процесс наблюдался, когда прибор коснулся красной границы. В. Гершель сделал вывод, что существует некое излучение, которое нельзя увидеть зрительно, но возможно определить с помощью термометра.

Инфракрасные лучи: применение

Они широко распространены в жизни человека и нашли свое применение в разных сферах:

Военное дело. Современные ракеты и боеголовки, способные самостоятельно наводиться на цель, снабжены которые являются результатом применения инфракрасного излучения.
Термография. Инфракрасное излучение применяют для изучения перегретых или переохлажденных местностей. Инфракрасные снимки также применяются в астрономии для обнаружения небесных тел.
Быт. Большую популярность получили , функционирование которых направлено на нагрев предметов интерьера и стен. Затем они отдают тепло пространству.
Дистанционное управление. Все существующие пульты для телевизора, печей, кондиционеров и т.д. снабжены инфракрасными лучами.
В медицине инфракрасными лучами проводят лечение и профилактику различных заболеваний.

Рассмотрим, где применяются данные элементы.

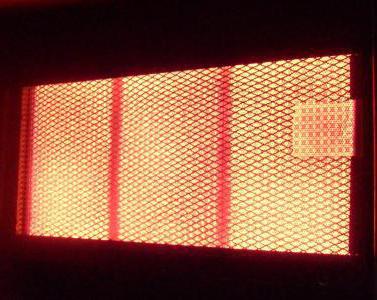

Инфракрасные газовые горелки

Инфракрасная горелка служит для обогрева различных помещений.

Сначала она использовалась для теплиц, гаражей (то есть нежилых помещений). Однако современные технологии позволили применять ее даже в квартирах. В народе такую горелку называют прибором солнца, так как во включенном состоянии рабочая поверхность оборудования напоминает солнечный свет. Со временем такие устройства заменили масляные обогреватели и конвекторы.

Главные особенности

Инфракрасная горелка отличается от других приборов способом нагрева. Передача теплоты осуществляется за счет которые не заметны для человека. Такая особенность позволяет теплу проникать не только в воздух, но и на предметы интерьера, которые в дальнейшем также повышают температуру в помещении. Инфракрасный излучатель не сушит воздух, потому что лучи в первую очередь направлены на предметы интерьера и стены. В дальнейшем передача теплоты будет осуществляться от стен или предметов непосредственно пространству комнаты, причем процесс происходит за несколько минут.

Положительные стороны

Главным преимуществом таких приборов является быстрый и легких обогрев помещения. Например, чтобы нагреть холодную комнату до температуры +24ºС, потребуется 20 минут. В процессе не возникает движение воздуха, который способствует образованию пыли и больших загрязнений. Поэтому инфракрасный излучатель устанавливают в помещениях те люди, которые имеют аллергию.

Кроме того, инфракрасные лучи, попадая на поверхность с пылью, не вызывают ее горение, и, как следствие, нет запах горелой пыли. Качество обогрева и долговечность прибора зависит от нагревательного элемента. В таких устройствах используется керамический тип.

Стоимость

Цена таких устройств довольна низка и доступна всем слоям населения. Например, газовая горелка стоит от 800 рублей. Целую печку можно приобрести за 4000 рублей.

Сауна

Что собой представляет инфракрасная кабина? Это специальное помещение, которое строится из натуральных сортов дерева (например, кедра). В него устанавливаются инфракрасные излучатели, действующие на дерево.

Во время нагрева выделяются фитонциды — полезные компоненты, которые предотвращают развитие или появление грибков и бактерий.

Такая инфракрасная кабина в народе называется сауной. Внутри помещения температура воздуха достигает 45ºС, поэтому находиться в нем довольно комфортно. Такая температура позволяет прогреть человеческое тело равномерно и глубоко. Поэтому тепло не воздействует на сердечно-сосудистую систему. Во время процедуры удаляются накопленные токсины и шлаки, ускоряется обмен веществ в организме (за счет быстрого движения крови), также ткани обогащаются кислородом. Однако выделение пота — это не главное свойство инфракрасной сауны. Она направлена на улучшение самочувствия.

Влияние на человека

Такие помещения благотворно сказываются на организме человека. Во время процедуры прогреваются все мышцы, ткани и кости. Ускорение кровообращения влияет на обмен веществ, который помогает насытить мышцы и ткани кислородом. Кроме того, инфракрасную кабину посещают с целью профилактики различных заболеваний. Большинство людей оставляет только положительные отзывы.

Негативное воздействие инфракрасного излучения

Источники инфракрасного излучения могут вызывать не только положительное воздействие на организм, но и наносить ему вред.

При длительном воздействии лучей происходит расширение капилляров, что приводит к появлению покраснения или ожогов. Особый вред источники инфракрасного излучения наносят органам зрения — это образование катаракты. В некоторых случаях у человека появляются судороги.

На организм человека влияют короткие лучи, вызывая При повышении температуры головного мозга на несколько градусов наблюдается ухудшение состояния: потемнение в глазах, головокружение, тошнота. Дальнейший рост температуры может привести к образованию менингита.

Ухудшение или улучшение состояния происходит за счет интенсивности электромагнитного поля. Она характеризуется температурой и расстоянием до источника излучения тепловой энергии.

Длинные волны инфракрасного излучения играют особую роль в разных процессах жизнедеятельности. Короткие же больше влияют на человеческий организм.

Как предотвратить вредное влияние ИК-лучей?

Как говорилось ранее, отрицательное воздействие на человеческий организм оказывает короткое тепловое излучение. Рассмотрим примеры, в которых ИК-излучение опасно.

На сегодняшний день вредить здоровью могут инфракрасные нагреватели, излучающие температуру выше 100ºС. Среди них выделяют следующие:

Промышленное оборудование, излучающее лучистую энергию. Чтобы предотвратить негативное воздействие, следует использовать спецодежду и теплозащитные элементы, а также проводить профилактические мероприятия среди работающего персонала.
Инфракрасный прибор. Самым известным обогревателем является печь. Однако она уже давно вышла из обихода. Все чаще в квартирах, загородных домах и дачах стали использовать электрические инфракрасные нагреватели. В его конструкции предусмотрен нагревательный элемент (в виде спирали), который защищен специальным теплоизолирующим материалом. Такое воздействие лучей не вредит человеческому организму. Воздух в обогреваемой зоне не сушится. Нагреть помещение можно за 30 минут. Сначала инфракрасное излучение нагревает предметы, а уже они и всю квартиру.

Инфракрасное излучение широко применяется в различных сферах, начиная с промышленной и заканчивая медициной.

Однако обращаться с ними следует аккуратно, так как лучи могут оказать негативное воздействие на человека. Все зависит от длины волны и расстояния до нагревательного прибора.

Итак, мы выяснили, какие существуют источники инфракрасного излучения.

Инфракрасное (ИК) излучение – вид электромагнитного излучения, занимающее спектральный диапазон между видимым красным светом (ИНФРАкрасный: НИЖЕ красного) и коротковолновым радиоизлучением. Эти лучи создают тепло и в науке известны, как термические волны. Эти лучи создают тепло и в науке известны, как термические волны.

Все нагретые тела источают инфракрасное изучение, в том числе и человеческое тело и Солнце, которое именно этим способом и греет нашу с вами планету, давая жизнь всему живому на ней. Тепло, которое мы ощущаем от огня у костра или камина, обогревателя или теплого асфальта – все это следствие инфракрасных лучей.

Весь спектр инфракрасного излучения принято делить на три основных диапазона, отличающихся длинной волны:

Коротковолновый, с длинной волны λ = 0,74-2,5 мкм;
Средневолновый, с длинной волны λ = 2,5-50 мкм;
Длинноволновый, с длинной волны λ = 50-2000 мкм.

Ближние или иначе коротковолновые ИК лучи совсем не горячие, фактически мы их даже не чувствуем. Эти волны используются, например, в пультах дистанционного управления телевизоров, системах автоматики, охранных системах и т.д. Их частота больше, и соответственно их энергия выше, чем у дальних (длинных) инфракрасных лучей. Но не на таком уровне, чтобы повредить организму. Тепло же начинает создаваться на средних инфракрасных длинах волн, и их энергию мы уже чувствуем. Инфракрасное излучение также называют «тепловым» излучением, т. к. излучение от нагретых предметов воспринимается кожей человека, как ощущение тепла. При этом длины волн, излучаемые телом, зависят от температуры нагревания: чем выше температура, тем короче длина волны и выше интенсивность излучения. Например источник с длиной волны 1,1 мкм соответствует расплавленному металлу, а источник с длиной волны 3,4 мкм – металлу к концу прокатки, ковки.

Для нас с вами интерес представляет спектр с длинной волны 5-20 мкм, так как именно в этом диапазоне приходится более 90% производимого инфракрасными системами отопления излучения с пиком излучения в 10 мкм. Очень важно, что именно на данной частоте само человеческое тело излучает инфракрасные волны 9,4 мкм. Таким образом, любое излучение на данной частоте воспринимается человеческим организмом как родственное и оказывает на него благотворное и, даже более того, оздоровительное влияние.

При таком воздействии на организм инфракрасным излучением возникает эффект «резонансного поглощения», которое характеризуется активным поглощением организмом внешней энергии. В результате чего можно наблюдать у человека повышение уровня гемоглобина, усиление активности ферментов и эстрогенов, в общем итоге – стимуляция жизненной активности человека.

Воздействие инфракрасного излучения на поверхность тела человека, как мы уже говорили, полезно и, вдобавок ко всему, приятно. Вспомните первые солнечные дни в начале весны, когда после долгой и пасмурной зимы наконец-то выглянуло солнышко! Вы чувствуете, как оно приятно обволакивает освещаемый участок вашей кожи, лицо, ладони. Уже не хочется надевать перчатки и головной убор, не смотря на достаточно низкую по сравнению с «комфортной» температуру. Но стоит появиться маленькой тучке, как мы сразу испытываем ощутимый дискомфорт от прерывания столь приятного ощущения. Это и есть то самое излучение, которого нам так не хватало на протяжении всей зимы, когда Солнце долгое время отсутствовало, и мы волей-неволей несли свой "инфракрасный пост".

В результате воздействия инфракрасного излучения можно наблюдать:

Ускорение обмена веществ в организме;
Восстановление кожной ткани;
Замедление процесса старения;
Вывод из организма излишних жиров;
Высвобождение двигательной энергии человека;
Повышение антимикробной устойчивости организма;
Активация роста растений

и многое многое другое. Более того инфракрасное облучение применяется в физиотерапии для лечения многих заболеваний в том числе онкологических, так как способствует расширению капилляров, стимулирует кровоток в сосудах, повышает иммунитет и производит общий лечебный эффект.

И это совсем не удивительно, потому что данное излучение дано нам от природы как способ передачи тепла, жизни всему живому, нуждающемуся в этом тепле и комфорте, минуя пустое пространство и воздух как посредников.

Инфракрасное излучение (ИК ) - это электромагнитное излучение с большей длиной волны, чем видимый свет , простирающийся от номинального красного края видимого спектра на 0,74 мкм (микрон) до 300 мкм. Этот диапазон длин волн соответствует частоте диапазона примерно от 1 до 400 ТГц, и включает в себя большую часть теплового излучения, испускаемого объектами вблизи комнатной температуры. Инфракрасное излучение испускается или поглощается молекулами, когда они меняют свои вращательно-колебательные движения . Наличие инфракрасного излучения было впервые обнаружено в 1800 году астрономом Уильямом Гершелем.

Большая часть энергии от Солнца поступает на Землю в виде инфракрасного излучения. Солнечный свет в зените обеспечивает освещённость чуть более 1 киловатта на квадратный метр над уровнем моря. Из этой энергии, 527 ватт инфракрасного излучения, 445 Вт является видимым светом, и 32 ватта ультрафиолетовым излучением.

Инфракрасный свет используется в промышленных, научных и медицинских нуждах. Приборы ночного видения с помощью инфракрасной подсветки позволяют людям наблюдать за животными, которые невозможно заметить в темноте. В астрономии изображение в инфракрасном диапазоне позволяет наблюдать объекты скрытые межзвездной пылью. Инфракрасные камеры используются для обнаружения потери тепла в изолированных системах, наблюдать изменение кровотока в коже, а также для обнаружения перегрева электрооборудования.

Сравнение света
Название	Длина волны	Частота (Гц)	Энергия фотона (эВ)
Гамма лучи	менее 0,01 нм	более чем на 10 EHZ	124 кэВ - 300 + ГэВ
Рентгеновые лучи	0,01 нм до 10 нм		124 эВ до 124 кэВ
Ультрафиолетовые лучи	10 нм - 380 нм	30 PHZ - 790 ТГц	3,3 эВ до 124 эВ
Видимый свет	380 нм - 750 нм	790 ТГц - 405 ТГц	1,7 эВ - 3,3 эВ
Инфракрасное излучение	750 нм - 1 мм	405 ТГц - 300 ГГц	1,24 мэВ - 1,7 эВ
Микроволны	1 мм - 1 метр	300 ГГц - 300 МГц	1,24 мкэВ - 1,24 мэВ
	1 мм - 100 км	300 ГГц - 3 Гц	12,4 фэВ - 1,24 мэВ

Инфракрасные изображения широко используются для военных и гражданских целей. Военные применения включают в себя такие цели как наблюдение, ночное наблюдение, наведение и слежение. Не для военного применения включают тепловую эффективность анализа, мониторинга окружающей среды, промышленной инспекции объектов, дистанционное зондирование температуры, короткодействующую беспроводную связь, спектроскопию и прогноз погоды. Инфракрасная астрономия использует датчик оборудованный телескопами для того, чтобы проникнуть в пыльные области пространства, такие как молекулярные облака, и обнаруживать объекты, такие как планеты .

Хотя ближневолновая инфракрасная область спектра (780-1000 нм) уже давно считается невозможной из-за шума в зрительных пигментах, ощущение ближнего инфракрасного света сохранилось у карпа и в трех видах циклид. Рыбы используют ближневолновую инфракрасную область спектра, чтобы захватить добычу и для фототактической ориентации во время плавания. Ближневолновая инфракрасная область спектра для рыбы может быть полезна в условиях плохой освещенности в сумерках и в мутных поверхностях воды.

Фотомодуляция

Ближний инфракрасный свет, или фотомодуляция, используется для лечения химиотерапией индуцированных язв, а также заживления ран. Существует ряд работ, связанных с лечением вируса герпеса. Исследовательские проекты включают в себя работу над изучением центральной нервной системы и лечебным воздействием через регуляцию цитохром и оксидаз и другие возможные механизмы.

Опасность для здоровья

Сильное инфракрасное излучение в определенной отрасли и режиме высоких температур может быть опасно для глаз, в результате может привести к повреждению зрения или слепоте по отношению к пользователю. Поскольку излучение невидимо, необходимо надевать специальные инфракрасные очки в таких местах.

Земля как инфракрасный излучатель

Поверхность Земли и облака поглощают видимое и невидимое излучение от солнца и вновь возвращают большую часть энергии в виде инфракрасного излучения обратно в атмосферу. Некоторые вещества в атмосфере, главным образом, капли облаков и водяные пары, а также диоксид углерода, метан, окись азота, гексафторид серы и хлорфторуглерод поглощают инфракрасное излучение, и вновь возвращают его во всех направлениях, включая обратно на Землю. Таким образом, парниковый эффект сохраняет атмосферу и поверхность гораздо теплее, чем если бы инфракрасные амортизаторы отсутствовали в атмосфере.

История науки об инфракрасном излучении

Открытие инфракрасного излучения приписывается Уильяму Гершелю, астроному, в начале 19 века. Гершель опубликовал результаты своих исследований в 1800 году до Лондонского королевского общества. Гершель использовал призму, чтобы преломить свет от солнца и обнаружить инфракрасное излучение, вне красной части спектра, через увеличение температуры, зарегистрированной на термометре. Он был удивлён результатом и назвал их «тепловыми лучами». Термин «инфракрасное излучение» появились только в конце 19 века.

Другие важные даты включают:

1737: Эмили дю Шатле предсказал, то, что сегодня известно как инфракрасное излучение в своей диссертации.
1835: Маседонио Мельони делает первые термобатареи с инфракрасным детектором.
1860: Густав Кирхгоф формулирует теорему абсолютно чёрного тела.
1873: Уиллоуби Смит обнаружил фотопроводимость селена.
1879: Опытным путем сформулирован закон Стефана-Больцмана, согласно которому энергия , излученная абсолютно чёрным телом пропорциональна.
1880-е и 1890-е года: Лорд Рэлей и Вильгельм Вин оба решают часть уравнения абсолютно чёрного тела, но оба решения - приблизительные. Эту проблему называли «ультрафиолетовой катастрофой и инфракрасной катастрофой».
1901: Макс Планк Макс Планк издал уравнение абсолютно чёрного тела и теорему. Он решил проблему квантования допустимых энергетических переходов.
1905: Альберт Эйнштейн разрабатывает теорию фотоэлектрического эффекта, которая определяет фотоны. Также Уильям Коблентз в спектроскопии и радиометрии.
1917: Теодор Кейз разрабатывает датчик таллия-сульфида; британцы разрабатывают первый прибор инфракрасного поиска и слежения в Первой мировой войне и обнаруживают самолеты в диапазоне 1,6 км.
1935: Свинцовые соли - раннее ракетное руководство во Второй мировой войне.
1938: Тью Та предсказал, что пироэлектрический эффект может использоваться, чтобы обнаружить инфракрасную радиацию.
1952: Н. Уилкер обнаруживает антимониды, соединения сурьмы с металлами.
1950: Поль Круз и техасские инструменты образуют инфракрасные изображения до 1955 года.
1950-е и 1960-е годы: Спецификация и радиометрические подразделения, определенные Фредом Никодеменасом, Робертом Кларком Джоунсом.
1958: У. Д. Лоусон (Королевское Радарное Учреждение в Мальверне) обнаруживает свойства обнаружения ИК-фотодиодом.
1958: Фэлкон разработал ракеты с использованием инфракрасного излучения и появляется первый учебник по инфракрасным датчикам Поля Круза, и др.
1961: Джей Купер изобрёл пироэлектрическое обнаружение.
1962: Kruse и Родат продвигают фотодиоды; элементы сигналов и линейных массивов доступны.
1964: У. Г. Эванс обнаруживает инфракрасные терморецепторы у жука.
1965: Первый инфракрасный справочник, первые коммерческие тепловизоры; сформирована лаборатория ночного видения в армии Соединённых Штатов Америки (в настоящее время лаборатория управления ночного видения и электронными датчиками.
1970: Уиллард Бойл и Джордж Э.Смит предлагают прибор с зарядовой связью для телефона с изображениями.
1972: Создан общий программный модуль.
1978: Инфракрасная астрономия изображений достигает совершеннолетия, запланировано создание обсерватории, массовое производство антимонидов и фотодиодов и других материалов.

Длина волны инфракрасного излучения

В Интернете распространяется много недостоверной (а порой и откровенно лживой) информации по вопросу проникновения инфракрасного излучения в тело человека. Обычно такую информацию распространяют продавцы кабин с карбоновыми (пленочными) нагревателями, придумывая различные псевдонаучные термины: "резонансное поглощение", "Лучи Жизни" и т.д. Чтобы внести ясность в этот вопрос, мы приводим описание взаимодействия инфракрасного излучения с живыми тканями на основе научной литературы, которая принята во всем мире.

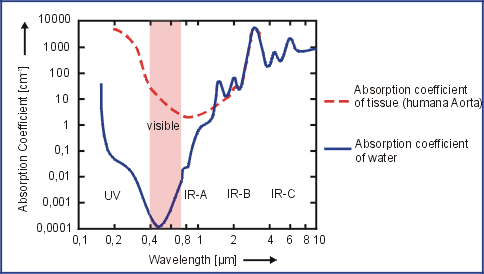

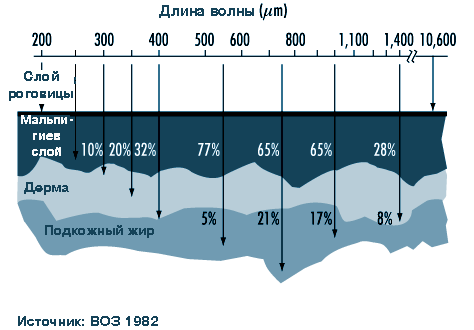

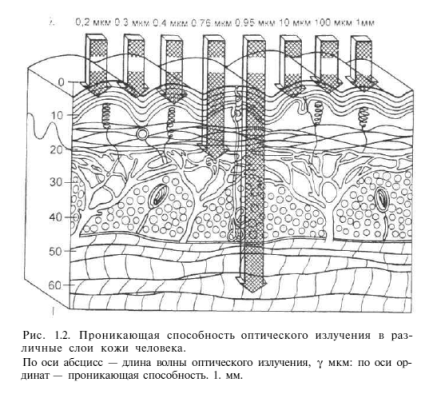

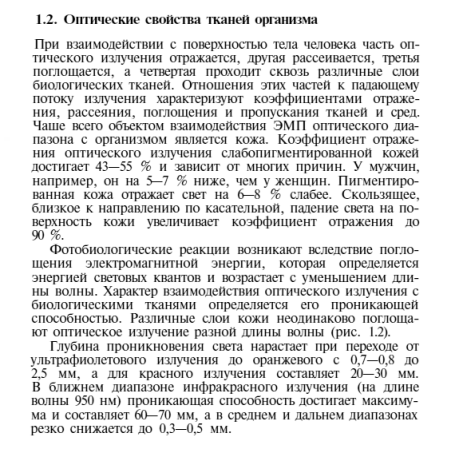

Взаимодействие ИК излучения с живыми тканями

Инфракрасную область спектра, согласно международной классификации, разделяют на ближнюю IR-A (от 0.76 до 1.5 мкм), среднюю IR-B (1.5 - 3 мкм) и далёкую IR-C (свыше 3 мкм).

С точки зрения физиологии человека ближние инфракрасные лучи в той области и в тех пропорциях, в которых мы обычно получаем их от Солнца сквозь атмосферу, не только полезны, но и необходимы. Ближние инфракрасные лучи (до 1,5 мкм) поглощаются в глубине кожных покровов, в то время как инфракрасные лучи с большей длиной волны поглощаются уже на их поверхности.

Действительно, кожа является прозрачной для инфракрасного излучения с длиной волны до 1,5 мкм. Затем она становиться относительно не прозрачной и характеризуется довольно сложным спектром поглощения. Кожу следует рассматривать как комплекс, состоящий из эпидермиса, прозрачность которого может меняться в зависимости от состояния, из пигментов, межклеточных тканей, подкожного жира и т.д. Обладая большой гигроскопичностью и будучи богат сосудами, комплекс кожи представляет собой физиологический экран, прозрачность которого для инфракрасных лучей зависит от длины волны. Следует считать, что для инфракрасных лучей с длиной волны более 5 мкм кожа полностью непрозрачна.

Учитывая физиологические особенности человека, терапевты делят инфракрасный диапазон на 3 категории:

длина волны более 5 мкм - излучение поглощаемое на поверхности кожи;

длина волны 1,5 ÷ 5 мкм - излучение, поглощаемое эпидермисом и соединительно-тканным слоем кожи;

длина волны 0,76 ÷ 1,5 мкм - излучение проникающее в глубь кожи;

Когда нужно воздействовать на поверхность кожи, слизистую оболочку, сосудистую систему, пользуются длинноволновым диапазоном. Для воздействия же в глубину, например на лимфатическую систему или мышечную ткань, применяют инфракрасное излучение с длиной волны 0,76-1,5 мкм. Поглощенная кожей энергия превращается в тепло. Терпимая температура кожи, составляет для коротковолнового диапазона излучения 43,8°С, и доходит для длинноволнового диапазона излучения до 45,5°С,что указывает на различное действие этих двух областей излучений.

Человеческое тело, так же как и любое нагретое тело испускает инфракрасное излучение. Любой биологический объект (в частности человек) представляет собой сложную систему различных молекул, которые имеют собственные спектры излучения, поэтому общее излучение человека будет значительно отличаться от излучения абсолютно черного тела при той же температуре. Это излучение имеет место в диапазоне между 2 и 14 мкм с максимумом у 6 мкм.

Важно! Для эффективного и объемного прогрева тела человека, необходимо облучать его инфракрасным излученим с длинной волны в диапазоне 0.76 - 3 мкм, только в этом случае будет наблюдаться максимальное проникновение ИК излучения. Инфракрасные волны с длинной волны более 5 мкм не проникают в тело человека, а поглощаются верхними слоями кожи.

Для реальных биологических объектов закон Кирхгофа не выполняется , т.е. спектры поглощения и спектры излучения различны. На следующих графиках приведены спектры поглощения для воды и ткани человеческих органов в зависимости от длины волны. Заметим, что ткань человеческого организма состоит из воды на 98% и этот факт объясняет схожесть характеристик поглощения.

Мы специально приводим несколько графиков из различных первоисточников, чтобы исключить какие-либо спекуляции на тему поглощения ИК излучения. Как видно из этих графиков наибольшее проникновение наблюдается в диапазоне от 0,7 до 3 мкм и этот диапазон называется "окном терапевтической прозрачности". Только излучение из этого диапазона может проникнуть на глубину 4 см. При других длинах волн инфракрасное излучение поглащается верхними слоями кожи и не может проникнуть вглубь тела человека.

График	Источник
	"LOW REACTIVE-LEVEL LASER THERAPY PRACTICAL APPLICATION" T.Ohshiro (1988 г.),

	Международная Организация Труда, «Энциклопедия по охране и безопасности труда», 2-е изд., 1988
	"Биофизические основы физиотерапии", Г.Н. Пономаренко, И.И. Турковский, Москва, "Медицина", 2006 г., стр. 17-18., учебник для ВУЗов
