Для обычного лука подойдёт фактически любое дерево, растущее в России.

Итак, лук можно изготовить из клёна, можжевельника, ясеня, орешника, берёзы, дуба и вяза.
Заготовку нужно спилить зимой в мороз от 10 до 15 градусов.

Заготовка должна быть без термических и механических повреждений, и не иметь лишних наростов.
Длина заготовки для лука должна быть на 30 см. больше длины лука, так как могут появиться трещины, для этого и оставляется по 15 см. с двух сторон.
Со спиленого бревна кору снимать не нужно.

Необходимо покрыть торцы заготовки масляной краской. Это делается для того чтобы высыхание было равномерным и не появилось внутренних дефектов в древесине. Если этого не сделать, то на долгую службу лука можно не наедятся.

После обработки заготовку нужно сушить при комнатной температуре и в вертикальном положении. При этом воздух в квартире должен быть не очень сухим, потому что дерево может пересохнуть и все что было сделано, будет напрасно. Сушить нужно от 2 до 5 месяцев, в зависимости от условий.

Первая обработка.

Итак, имеющаяся заготовка представляет собой бревно.

Из него необходимо сделать такую доску как на следующем рисунке.

Сделать это можно одним из представленных ниже вариантов:
- Обработать топором
- Обрезать пилой
- Расщепить при помощи клиньев.

Доска должна быть толщиной как будущий лук в рукоятке, приблизительно 3 см.
После того как доска будет необходимой толщины, на ней нужно сделать разметки.

Также нужно внимательно осмотреть доску на наличие дефектов и косослоев.
На следующем рисунке, можно посмотреть как правильно нужно сделать схему разметки.

Следует обратить внимание на то, что кора еще не снята, поэтому нужно быть предельно аккуратным, и не повредить внешнюю часть лука.

Все лишнее сначала нужно отделить при помощи топора, а после этого продолжить работу ножом и рубанком. После сделанного у вас будет на руках боковой профиль лука.
Теперь можно приступать к формированию фронтального профиля.

Отношение между шириной рукояти и шириной конца плеча должно быть примерно 3/2. На первых этапах работы нужно быть очень внимательным. От того с какой точностью и аккуратностью все делается, будет зависеть равномерность работы плечей лука. На ранних этапах нельзя сгибать лук, так как это может привести к расщеплению заготовки лука и испортить её.

Сечение лука на прямую зависит от имеющейся толщины заготовки. Оно может быть чечевичным или почти прямоугольным.

Обработка паром (последняя стадия)

На этом этапе будет формироваться изгиб лука. Есть производители, которые на этом этапе вымачивают заготовку в разных растворах и настоях. Но обработав заготовку паром, дерево также овладевает всеми нужными свойствами.

Итак, зачем нужно отпаривать лук?
- При пересыхании древесины во время сушки (потому и нельзя сгибать лук до отпаривания)
- В том случае, когда первичная заготовка была не прямой. Такое случается часто, не нужно этого боятся. Для фронтального профиля лука не обязательно чтобы он был прямым. На стрельбу это не повлияет.
- Если нужно сделать короткий лук (например, один из славянских вариантов 1 - 1.3 м).
- При изготовлении лука с обратным выгибом.
- Когда делается "легкий" лук (к примеру – игровой).
- Для того чтобы придать ему эстетический вид.

В самом начале изготовления заготовка выглядит таким образом:

Необходимо получить такой изгиб:

Для этого нужно будет отпаривать плечи лука (когда они отпариваются, стают очень пластичными и им легко можно придать такую форму)
Отпаривать плечо нужно до тех пор, пока его не можно будет легко согнуть.
Отпаривать нужно только части, которые показаны белым.

Отпаривать необходимо одновременно, для того чтобы плечи лука просыхали равномерно и одновременно.
После того как распаряться плечи лука, нужно заневолить его в специальном, заранее подготовленом стапеле.

Чёрным цветом изображены бруски, между которыми должен заневоливатся "горячий" лук. Форма, количество, а также расположение брусков, зависит от необходимой формы лука.

Можно сделать другим способом и отпарить лук по центру.

Затем подложить под его плечи доски, а середину затянуть струбциной.

В стапеле лук должен сохнуть около недели, после чего следует его вынуть и оформить концы лука для натягивания тетивы. Нужно подготовить место для роговых/костяных наконечников или просто вырезать "ступеньку" для петли тетивы.

Лук из лыж, сделанный руками, относится к приспособлениям средней мощности. Он выдержит влагу и мороз. Плечи такого устройства идентичны, и, следовательно, стрелять оно будет ровно.

Подарить новую жизнь старой вещи

Многие интересуются, как сделать лук из лыж своими руками. Оказывается, такое возможно.

В древности на то, чтобы изготовить такое оружие, требовалось несколько лет. Этому не стоит удивляться, так как на сушку и обработку древесины требуется достаточно много времени.

Современные технологии и материалы дают возможность сократить затрату времени. Даже в домашних условиях можно смастерить приспособление за несколько дней. В этой статье будет дана подробная инструкция того, из лыж. Ее надо придерживаться точно. Также при изготовлении изделия применяется чертеж.

Какие материалы и инструменты потребуются?

Как сделать лук из лыж своими руками? Несмотря на то что изготовление кажется очень простым делом, процесс требует внимательности и наличия определенного умения работы с инструментами.

Чтобы смастерить лук из лыж, следует подготовить:

• ножовку;
• рашпиль по дереву;
• дрель (можно использовать как ручную, так и электрическую);
• струбцины;
• молоток;
• стамеску;
• шлифовальную машину;
• рубанок;
• набор ;
• ножовку;
• наждачную бумагу разной зернистости;
• клей.

Из материалов потребуются:

• лыжи;
• брусок из дерева (размер 80х80х50 мм);
• болты;
• барашковые шайбы.

Для изготовления тетивы применяется рыболовный шнур, нить из нейлона или же струна (чем она туже, тем лучше).

При изготовлении такого приспособления, как лук из лыж своими руками, важным моментом является выпил рукоятки. Изготовление этой детали требует определенных усилий. Поэтому неплохо будет подготовить настольную пилу (станок для распиловки), ленточную пилу и станок для сверления. Итак, делаем лук из лыж.

Рукоятка лука

Лук из лыж своими руками будет стрелять точно только в том случае, если при исполнении его рукоятки соблюдены все правила и точные размеры. Эта деталь придает изделию целостный вид, во многом определяя стиль его исполнения.

Оформление такого изделия, как лук из лыж, полностью зависит от вкуса мастера и может быть самым разным. При изготовлении можно пользоваться готовыми чертежами или же создать собственный схематический вариант, беря за основу предложенные размеры.

Какую длину имеет лук? Лыж размеры, впрочем, как и всех других деталей, даны в подробном чертеже.

При разработке дизайна рукоятки в учет обязательно берутся следующие моменты:

• оба ее конца должны обладать плоскими полочками для плечевых креплений;
• место для хвата руки должно быть удачного размера, подходящего ширине ладони.

Работа начинается с изготовления именно этой детали.

Чтобы сделать лук из старых лыж своими руками, обязательно потребуется чертеж. Только по нему вырезается модель рукоятки. Ее основу составляет пеноплекс толщиной 50 мм. Материал подвергается легкому нарезанию посредством обычного канцелярского ножа. После проведения этого процесса можно приступать к основному изготовлению рукоятки из дерева.

Здесь предлагается два варианта того, как это сделать. Можно создать цельную конструкцию на основе а можно и сборную из фанерных полосок, которые будут склеены между собой. Главное, придерживаться основного принципа: рукоятка должна сохранять форму и не подвергаться изгибу при натягивании тетивы.

Фанерные полоски, которые вырезаны по лекало, следует промазать клеем. Они укладываются друг на друга и плотно фиксируются при помощи струбцин. В таком состоянии заготовка оставляется на сутки. Цельная рукоятка вырезается из деревянного бруска.

Как изготовить рукоять из различных пород деревьев?

Это вариант изготовления рукоятки отличается большей сложностью, так как займет много времени, но старания этого стоят. Сделанная из древесины различных пород деталь отличается стильностью и изысканностью. Применить этот вариант изготовления можно в том случае, если цельного деревянного куска не имеется.

Желательно применение брусков из таких деревьев, как:

• грецкий орех;
• орех пекана.

Чтобы получить броскую композицию, следует определиться с выбором дизайна, подобрать оригинальную форму каждой детали, сопоставить цвета.

Важным примечанием является то, что распил проводится вдоль волокон. Бруски обрабатываются таким образом, чтобы они обладали одним показателем ширины. Она должна быть на 5 мм больше ширины самой широкой части лыжи. Этот запас требуется для окончательного обрабатывания посредством стекла или наждачной бумаги.

Какой бы инструмент вы ни применили в домашних условиях, края досок никогда не получатся идеально ровными. Здесь следует применить рубанок. Все неровности убираются при его помощи. Если не имеется ни рубанка, ни рейсмуса, то можно использовать но на такую обработку потребуется много времени. Ускорение процесса может обеспечить болгарка со специальным диском, на который закрепляется абразивная бумага.

После обработки дерева рубанком следует довести поверхность до абсолютной гладкости. В магазинах строительных принадлежностей можно приобрести специальные плашки, на которых закрепляется абразив. Они используются малярами для ошкуривания поверхностей, покрытых шпаклевкой. Если плашек нет, то можно обернуть бумагу вокруг прямоугольного бруска.

Процесс правильного склеивания

После обработки заготовки следует между собой склеить. С этой целью применяется любой вид клея, в инструкции к которому указано, что он может соединять деревянные поверхности. Клей должен быть непременно стойким к воздействию влаги, иначе придется прибегнуть к дополнительной обработке готовой детали полиуретаном или лаком, используемым для яхт.

На поверхность для склеивания следует нанести ряд капель клея, затем распределить их равномерно по всей плоскости.

Дощечки прикладываются плотно, чтобы между ними не образовывались зазоры. Затем они скрепляются посредством струбцин. Просыхать детали должны на протяжении 12 часов. Обязательно уточните в инструкции время высыхания используемого вами клея.

Того же принципа придерживаются при склеивании фанерных дощечек. Правда, для достижения нужной высоты используемое количество их будет больше. Следует стараться склеивать в таком порядке, чтобы за один раз соединялись две поверхности, но не более.

Изготовление такого приспособления, как лук из деревянных лыж, займет гораздо больше времени, если рукоятку делать из фанерных листов. Работа с фанерными листами займет несколько дней. Завершение этого этапа будет более быстрым, если применить несколько комплектов струбцин. Если вы дощечки одним разом и скрепите их одним комплектом струбцин, то детали разъедутся в разные стороны и работу придется начать снова. При этом надо будет снять с деталей клей.

Как выпилить рукоятку?

Из заготовленного бруска цельной или сборной конструкции (на основе фанерных дощечек) следует начать выпиливание рукоятки. С этой целью используется макет из пенопласта. Он сравнивается с готовым чертежом. Если после обрабатывания пенопласта отмечено, что чертеж обладает значительными погрешностями, то лучше внести исправления на бумаге.

После этого чертеж переносят на готовый брусок, четко прорисовывают контуры и посредством или лобзика выпиливают деталь. Выбор формы рукоятки лука из лыж зависит от фантазии исполнителя.

Этот этап особенно важен, так как половина вашего процесса уже выполнена, и из-за механической ошибки не стоит все делать заново. Поэтому в этом случае советуется применять тот инструмент, которым вы умеете хорошо работать.

В первую очередь по всему периметру делаются пропилы от края заготовки к линии распила, которая нанесена карандашом или маркером. Ширина пропила может равняться 2-3 см. Так можно пилить кривые линии и естественным путем останавливать резку. Как только расстояние будет преодолено, ненужные деревянные кусочки отпадут.

Если изготовление лука из лыж проведено аккуратно, то изделие будет мало отличаться от заводских аналогов по уровню мощности и функциональности. А его внешний вид может быть и лучше.

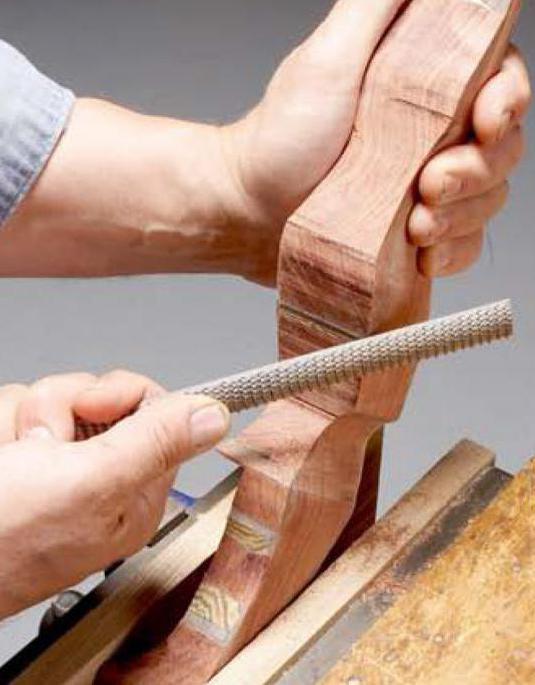

Как проводить чистовую обработку рукоятки?

Заготовка обрабатывается посредством рубанка и наждачной бумаги до тех пор, пока не получится ровная и идеально гладкая поверхность. Рукоятку следует обработать двумя слоями олифы. Затем она покрывается водостойким лаком.

Как сделать полку для стрел?

После того как выпилена основная часть рукоятки, на ней следует обозначить место для полки стрелы. Именно благодаря полке лук будет обладать точным прицелом.

Для начала на боковой части рукоятки наносится контур, а затем он выпиливается при помощи ленточной пилы. Можно применить и лобзик, но им следует сделать главный пропил, а затем продолжить процесс молотком со стамеской.

Это объясняется техническими характеристиками некоторых моделей лобзиков. Как правило, глубина их пропила составляет 5 см. В нашем случае показатель должен быть равен 8 см.

Чтобы рукоятка оставалась неподвижной во время резки, полочки ее следует закрепить на верстаке струбцинами.

Как изготовить плечи?

Самодельный лук из лыж предполагает наличие плечей. Они вырезаются. Здесь важным моментом является соблюдение пропорций, так как от этого зависит уровень мощности лука.

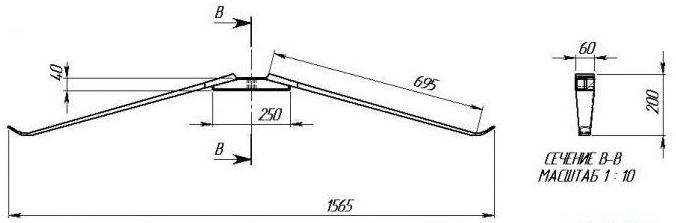

Многие задаются вопросом, какова длина рукоятки и какой длины плечи у лука из лыж. При длине рукоятки 45 см плечи с учетом нахлеста должны составлять 55 см каждое.

Сначала следует очертить линию среза. Она должна быть ровной. Следует отложить прямой угол с помощью угольника из металла или же транспортира. Поправить угол отрезанной заготовки можно посредством рашпиля.

Отпиливается заготовка слесарной ножовкой, так как все лыжи подвергнуты армированию металлом, и можно испортить инструмент.

Далее сверлом, диаметр которого совпадает с размером болтов, высверливается отверстие для крепления плеча и рукоятки. Тогда болт не будет шататься и не даст заготовке треснуть из-за высокого сопротивления при вкручивании.

Для начала следует отметить места, на которых будут находиться отверстия. Их будет по два с каждой стороны. Самый сложный момент заключается в том, что сверлить надо рукоять и плечо одновременно, приложив их друг к другу.

Если используется один болт с каждой стороны, то надо выбрать размер 12М, если по два на каждое плечо, то применяют размер М8.

Чтобы утопить головку болта во время сверления, применяется специальная насадка с ограничителем. Ее используют при изготовлении мебели. Если же такое приспособление найти не удалось, то следует найти сверло, диаметр которого немного больше, чем головка болта, и просверлить готовое отверстие на глубину головки.

После скрепления деталей при помощи барашковых болтов их слишком можно отрезать болгаркой со специальным диском по резке металла или же слесарной ножовкой.

Для создания канавок для тетивы самодельный лук из старых лыж пропиливается по бокам. Эти места обрабатываются посредством рашпиля, чтобы тетива не подвергалась стиранию в местах соприкосновения с плечом.

На полку для стрелы советуется наклеить кожаный кусок. Можно применить и полимерную ткань.

При натягивании тетивы не следует забывать о том, что в погоне за мощностью можно произвести нагрузку на плечи непосильной. В результате они треснут или поломаются.

Основу тетивы должны составлять несколько нитей, а не один шнурок. Для ее изготовления используются крепкие волокна с искусственным составом. К примеру, применяется дорогостоящий кевлар, капрон, лавсан. Можно использовать и шелковую нить. Прекрасная тетива получится из рыболовного шнура. Толщина нитей не имеет значения. Показатель отразится на количестве витков.

Вот, собственно, и все объяснения по поводу того, как из деревянных лыж сделать лук. Далее будет рассмотрено изготовление тетивы и стрел.

Изготовление тетивы

• Тетиву можно намотать на ножки табуретки. Разные варианты намотки обеспечат нужную длину. Концы нити связываются ахиллесовым узлом.
• На ушках тетивы в том месте, где она одевается на плечи, надо сделать защитную обмотку. Обычно используется распорка. Намотка должна быть тугой, а витки прилегать друг к другу плотно. Длина ее составляет примерно 15 см. При этом витки начинаются так, что скрывают узел на концах.
• Далее следует сделать петлю-ушко. Ее основание туго заматывается.
• Посередине тетивы также делается обмотка длиной 15 см. На это место будут ложиться пальцы.

Изготовление стрел для лука

Самодельный лук из лыж в домашних условиях требует изготовления стрел. Древко для стрелы может быть деревянным. Можно применить готовые рейки из дерева с квадратным сечением или же обыкновенные штапики, обработанные до круглого сечения диаметром 9 мм. Главное, чтобы материал был прямым.

Заготовку следует зашкурить. С этой целью используется дрель на малых оборотах. Чем ровнее будет древко стрелы, тем точнее она будет лететь.

Делаем наконечник

Наконечник может иметь простую конструкцию: забитый гвоздь, обмотанный проволокой. Но этот наконечник не столь проработанный. Гораздо лучше сделать деталь из стали, толщина которой составляет 1,5—2 мм.

В торце лука делается прорезь и туда на клею сажается наконечник.

Делаем оперение

Оперение на конце стрелы делается из перьев птиц. Из одного пера получится два или три оперения. Длина его должна составлять от 5,0 до 9,0 см.

Самыми подходящими для стрелы являются индюшачьи перья. Используется их лучшая часть, расположенная ближе к основанию.

Ствол оперения обрабатывается таким образом, чтобы его можно было приклеить к стреле. Обрабатывание ствола проводится наждачным кругом или наждачной бумагой. Последний способ предпочтительнее.

Заключение

В этой статье был описано, как сделать лук из лыж. Изделие получается оригинальным и практичным. Процесс изготовления требует не так много времени. Главное, строго следовать чертежу и быть предельно точным при подготовке деталей.

Лук из старых лыж, выполненный в соответствии с предложенными рекомендациями, будет отличаться высокой мощностью и оригинальностью.

Лук – красивое оружие, с древних времен известное человеку и до сих пор пользующееся популярностью не только у романтичных подростков, но и у спортсменов, а также охотников. поражает воображение. Можно приобрести этот аксессуар в магазине, а можно и самостоятельно изготовить, было бы желание. И сегодня мы расскажем вам, как сделать классический, блочный и лук для охоты своими руками со стрелами в домашних условиях.

Данный вид оружия работает за счет передачи тетиве расправляющимися плечами толчкового усилия, которое заставляет стрелу вылетать с определенной скоростью. Зависит эта скорость от силы натяжения. Популярными моделями в этой категории являются , и .

О том, как сделать классический лук для стрельбы своими руками в домашних условиях, расскажет видео ниже:

Что понадобится

Надо приготовить:

• Рубанок.
• Ножовку-пилу.
• Изоляционную ленту.
• Электролобзик (для составного лука).
• Дрель (для составного лука)
• Клей.
• Наждачную бумагу.
• Лак, краску для отделки.
• Болты М6 (для составного лука).
• Материал для тетивы (леску, веревку из синтетики или шелковую нить).
• Материал для лука – трубу из ПВХ либо древесину (тисовую лучше всего, можно взять и ясень, можжевельник, кедр, иву, орех, рябину, лиственницу, вяз).

Лук классический своими руками

Технологии

Вариант один

Проще всего сделать лук цельным, взяв полихлорвиниловую трубу толщиной 4 сантиметра. Длину отмеряют, исходя из расстояния между концами пальцев руки в вытянутом состоянии и серединой бедра. На концах трубы делают зарубки, куда крепят тетиву.

Изделие получается не сильно прочным – его лишь на несколько раз хватит.

Вариант два

Это составная модель, с которой придется повозиться подольше. Зато и конструкция получится более прочной и надежной.

1. Здесь сначала надо из древесины вырезать центральную часть (основу), к которой будут крепиться плечи. Ширина основы по центру – 5 сантиметров, а по краям – полтора сантиметра. Брусок для заготовки имеет размеры 40 на 4 на 6 сантиметров. Материал – дуб или береза. Можно склеить заготовку из нескольких слоев клена, бука или другого дерева.
2. Плечи делаем из той же трубы ПВХ и усиливаем с помощью кусков трубки меньшего диаметра, вставленных внутрь. На краях наносим зарубки, куда прикрепляем тетиву, сплетенную из шелковой нити.

Еще можно сделать плечи из готовых пружинящих ламелей, взятых от дивана или кровати. Длина этих элементов обычно составляет от 70 до 120 сантиметров. Толщина оптимальная – 12 сантиметров. Вырезают детали наискось (лучше две сразу). На краях делают насечки для тетивы глубиной от 7 до 8 миллиметров. Плечи с основой соединяют болтами М6 (под которые надо высверлить отверстия).

Еще проще сделать плечи из лыж – они идеально подходят. Лучше всего взять узкие лыжи, а вот широкие подточить придется. Годятся как пластиковые, так и деревянные изделия. В данном случае общая длина лука должна составлять от 120 до 140 сантиметров.

Блочный лук

Эти модели отличаются от классических тем, что за счет наличия блоков-эксцентриков требуется прилагать меньшее усилие при стрельбе. А точность и кучность, а также дальность стрельбы увеличиваются. Популярностью у спортсменов и охотников пользуются такие блочные модели как , и другие.

Об изготовлении блочных луков своими руками в домашних условиях расскажет это видео:

Что понадобится

Очень простой вариант предполагает наличие:

• Двух мощных пружин (можно на авторынке купить).
• Двух колесиков из металла (части автомобильного подъемника, также на авторынке покупаются) и двух металлических шпилек по 4 сантиметра (будут осями).
• Восьми мебельных уголков и двух уголков по 4 сантиметра.
• Двух мебельных петель.
• Четырех скоб из металла в виде буквы «П» (колесики крепить).
• Саморезов обычных 30-35 штук и удлиненных – 4 штук.
• Веревки из синтетики (тетивы).
• Брусков из дерева длиной 46 сантиметров (2 штуки для плеч), длиной 40 сантиметров, шириной 4 сантиметра и толщиной 2 сантиметра (2 штуки для основы) длиной 16 сантиметров и такими же длиной и шириной с выемками по краям (2 штуки для крепления пружин).
• Ножовки.
• Лобзика.
• Напильника.
• Отвертки.
• Наждачной бумаги.

Блочный лук своими руками (чертежи)

Технология

Делаем основу, присоединив по краям сорокасантиметрового бруска два небольших, шестнадцатиметровых. Для крепления используем уголки. Усиливаем конструкцию длинными саморезами. Доводим поверхность до гладкости наждачной бумагой. К плечам приделываем П-образными скобами колесики (для чего изготавливаем прорези на концах плеч). Осями послужат шпильки.

По краям основы приделываем мебельные петли (завесы). Красим все детали (лучше всего из баллончика краска, она сохнет быстро). Потом к петлям прикрепляем плечи (за середину), к их передней части с торца привинчиваем уголки. За них зацепим пружины, которые вторым концом зацепятся за выемки в брусках основы. Осталось лишь тетиву натянуть.

О том, как сделать охотничий лук своими руками в домашних условиях, расскажем ниже.

Охотничий лук

Современные луки для охоты могут быть простыми (цельными) и составными, рекурсивными и блочными, имеющими различную длину и мощность. Стоимость некоторых готовых фирменных моделей достаточно высока, поэтому расскажем, как сделать охотничий лук самостоятельно. Причем в «полевых» условиях.

Походный простой вариант

Что понадобится

• Прочная древесина (кедр, ель, черемуха, груша, яблоня, вяз, сосна, береза, лиственница).
• Нож острый и удобный.
• Жир животный.

Технология

1. Выбираем в лесу подходящий гибкий сук.
2. Примеряем по размеру, приложив один конец к бедру, другой – к концу вытянутой руки.
3. Чистим от коры, вырезаем нужную форму.
4. В середине толщину делаем толщину 5 сантиметров, по краям – 1,5 сантиметра.
5. Для тетивы пазы отстоят от концов на 1,25 сантиметра.
6. Готовое изделие натираем жиром животным.

Охотничий лук своими руками

Составная модель

Что понадобится

• Древесина для основы (иначе, кибити) берется однослойная, плотная, не гибкая. Лучше всего взять близко к корню дерева.
• Для плеч (иначе, рогов) берем черемуху, растущую около воды.
• Для тетивы – шнур, кожаная полоска шириной три миллиметра или стебли крапивы перекрученные.
• Для склеивания деталей – клей из толченых рыбьих голов.
• Береста, пластина из елового «кремля».
• Жир животный.

Технология

Заготовки очищаем от коры и хорошо высушиваем в темном месте. После черновой обработки производится вторая сушка. Когда вырезаются все детали, их сушат уже на солнце. Если есть желание стрелять с колена, то один рог (плечо) делают короче. Если этого не предполагается – делаем их одинаковыми. Грани лука – до 1,5 метра могут быть. Размеры основы – как в описанной выше составной модели.

Детали склеивают рыбьим клеем, для прочности закрепляют сухожилиями животных. Основа пропитывается жиром (или смолой кедровой). Внутри лук обклеиваем пластинкой из «кремля» елового, сверху – из теплой бересты, вываренной и размягченной (волокна располагаем вдоль). Остается приделать тетиву.

Что касается стрел для охотничьего лука, то их делают диаметром 6 миллиметров, из дерева без трещин. В задней части вставляют маховые птичьи перья.

Легкое дерево годится для мелкой дичи, твердое – для крупной.

Если на птичек хотите охотиться, просто заострите кончик стрелы. Если что-то покрупнее приглядели, сделайте наконечник. Металлический, костяной, кремниевый.

Этот видеоролик расскажет, как сделать лук для охоты под водой своими руками:

Изобретение лука, древнейшего метательного оружия дальнего действия, полностью перевернуло ранее существовавшие представления об охоте и войне. На первый взгляд, это очень простое по своей конструкции оружие. Но за тысячелетия своей истории лук неоднократно совершенствовался, пройдя путь от обычной деревянной палки с тетивой до довольно сложного устройства, изготовленного из различных материалов.

Появление и развитие

Принцип действия лука очень прост. Согнутая дугой гибкая палка стремится распрямиться. Если стянуть её концы тетивой, то при распрямлении она сообщает стреле энергию, достаточную, чтобы заставить её лететь на расстояние, существенно превышающее дальность броска дротика.

По своей конструкции луки делятся на:

• простые, состоящие из цельного куска дерева;
• усиленные, в которых цельная деревянная основа усиливается в определённых местах накладками из пластин дерева, рога или кости;
• сложные, в которых древко лука состоит из более чем одного слоя материала, причём деревянная основа представляет собой цельный по всей длине лука кусок;
• составные, в которых древко лука собирается из нескольких коротких частей, изготовленных из различных материалов, каждый из которых характеризуется особыми физическими свойствами.

Технология изготовления усиленных и сложносоставных луков появилась в глубокой древности на Ближнем Востоке, где всегда остро ощущался дефицит качественной древесины. Кочевники из Великой степи, со своей стороны, очень рано начали экспериментировать с использованием в конструкции лука различных материалов и достигли в этих поисках значительных успехов.

Изображение амазонок, стреляющих из скифских луков

В эпоху классической древности широкое распространение приобрёл маленький Σ-образный двояковыгнутый «скифский» лук. Изображения «скифского лука» представлены на десятках, если не на сотнях памятниках художественного искусства, от Южной Европы и Ближнего Востока до Центральной Азии, причём на всех памятниках он выглядит почти одинаково. Судя по этим изображениям, длина «скифского» лука могла колебаться в среднем от 60 до 110 см, что позволяло эффективно его использовать как пешим, так и конным воинам. Небольшой по размерам,«скифский» лук был очень мощным оружием. Согласно надписи из Ольвии, Анаксагор, сын Димагора, выстрелил из такого лука на расстояние 521 м.

Дальнейшее развитие производственных технологий привело к появлению сначала лука кушано-сасанидского, а затем гуннского типа - более крупных и мощных, части которых изготавливались из различных пород древесины, сухожилий и роговых накладок. Чередуя при помощи накладок на деревянную основу жёсткие (рога и рукоять) и гибкие (плечи) части лука, степные народы достигали прекрасных результатов в лучной стрельбе.

Конструкция

Изучение остатков луков и находки в мастерских, где они изготавливались, позволяют выявить конструкцию, материал и воссоздать некоторые предварительные операции по их изготовлению.

На первой стадии из дерева изготавливалась основа лука, или кибить, к которой затем крепились остальные детали. Древесине для основы не обязательно следовало быть особенно крепкой, поскольку изготовленные из неё элементы испытывали минимальные нагрузки по сравнению с другими частями. Обычно в качестве материала использовались клён и берёза. Деревянную основу сначала около двух дней вымачивали в холодной воде, затем около двух часов размягчали на пару, придавали ей необходимую форму с помощью деревянных лекал и, наконец, высушивали на протяжении двух недель.

Части деревянной основы сложносоставного лука

На втором этапе изготавливались концы лука. Чтобы сделать их максимально жёсткими, с обеих сторон их укрепляли парой костяных накладок. Затем концы лука под углом прикреплялись к основе, место соединения обматывалось кожаной нитью, и вся конструкция оставлялась в тёплом и сухом помещении примерно на год.

На следующем этапе производства ко внутренней стороне деревянной основы лука приклеивались части, изготовленные из рога. При натяжении лук подвергается нагрузкам, отличным в разных его частях. Внешняя сторона лука испытывала деформацию на растяжение, внутренняя - на сжатие. По сравнению с деревом, у которого лишь при 1 проценте сжатия происходит деформация формы, рог сжимается на 4 процента, прежде чем происходит его деформация. Чтобы добиться этого результата, следует приложить усилие примерно 13 кг/мм2. Кроме того, рог быстро восстанавливает исходную форму после того, как воздействующее на него усилие устраняется.

Для изготовления луков лучше всего подходили рога буйвола, длиннорогого быка или горного козла. В процессе обработки рог сначала обрезался до необходимой длины. Затем, если он был изогнут, его распаривали и выпрямляли, выдерживая в специальной деревянной форме. Поверхности соприкасающихся материалов обрабатывали зазубренным скребком, после чего на них наносился клей, и детали накрепко соединялись друг с другом. Полученному элементу придавали изгиб в требуемом направлении и в таком виде сушили два или более месяцев.

На последней стадии изготовления лук выгибается рогами вперёд и сушится в таком виде на протяжении года

Когда плечи лука полностью высыхали, к их наружной стороне крепились сухожилия. Этот материал характеризуется повышенной прочностью при силе растяжения около 20 кг/мм2. Для изготовления луков использовались спинные сухожилия коровы или оленя, которые высушивали, а затем разминали.

К деревянной основе сухожилия крепились при помощи клея, который варили из высушенных рыбьих пузырей. Такой клей был более влагоустойчив и эластичен по сравнению с казеиновым, который вываривали из шкур и костей животных. Перед проклеиванием концы лука связывались, и он натягивался в обратную сторону. На основу как можно большее число раз наносился клеевой состав, затем наклеивались сухожилия. Всё это высушивалось, и лук стягивался ещё сильней, затем прикреплялась еще часть волокон сухожилий, и так пока концы плеч не соединятся. В конечном итоге вес сухожилий составлял до половины от общей массы лука. Когда процесс завершался, мастер стягивал лук в кольцо и оставлял его сушиться ещё на год.

Колчан для стрел и саадак турецкого лука XVII–XVIII веков

После полного высыхания клея лук для защиты от влаги обкладывали полосами вываренной бересты или тонкой кожи, а также могли лакировать и раскрашивать. Весь процесс изготовления лука занимал у мастера от одного года до трёх лет, причём отдельные детали должны были изготавливаться в определённое время года.

Результатом этих трудоёмких усилий был необычайно гибкий и мощный лук. Без тетивы он имел обратную кривизну, сухожилия были сильно напряжены. Такой лук сопротивлялся натяжению с первых же миллиметров. У полностью натянутого лука плечи изгибались концами наружу и действовали как рычаги, доводя натяжение тетивы до максимума. При натяжении рог работал на сжатие, а сухожилие - на растяжение. Оба материала стремились вернуться в исходное состояние и усиливали мощность лука и энергию, сообщаемую им тетиве. Кроме того, благодаря большей гибкости сложносоставной лук можно было натягивать очень сильно без риска сломать его. Это ещё более увеличивало энергию лука и начальную скорость стрелы.

Колчан со стрелами и саадак русского производства XVII века

При сравнении с простым, сложносоставной лук имел значительно большую прочность и долговечность, которая позволяла ему служить своему хозяину на протяжении нескольких десятилетий. Дело в том, что простой лук довольно недолговечен. В напряжённом состоянии дерево быстро теряло упругость и деформировалось, так что тетиву на лук натягивали лишь непосредственно перед боем.

Сложносоставной лук мог долгое время находиться в натянутом состоянии без риска потерять свои свойства. В походе это позволяло носить его почти постоянно в боеготовом состоянии, хотя, конечно, при длительном хранении тетива снималась и с таких луков. В бою натянутый лук обычно носили в саадаке - плоском футляре треугольной формы. Саадак подвешивали слева на том же поясе, на котором носили колчан со стрелами.

Сложносоставной лук в ненатянутом виде, с натянутой тетивой и в положении перед выстрелом

Тетива

Тетива при натяжении лука испытывала огромную нагрузку на разрыв, поэтому технология её изготовления была так же важна, как и технология изготовления самого лука. Как правило, тетивы для луков изготавливали из льняной, хлопковой или шёлковой пряжи, а также из выделанных особым образом овечьих кишок. Самые крепкие тетивы состояли примерно из 60 скрученных волокон и имели толщину до 3 мм.

Лучники всегда имели при себе одну или несколько штук в запасе, в том числе специальные виды тетивы, предназначенные для определённых погодных условий. Например, тетива из конского волоса была хороша в морозную погоду, но, в отличие от тетивы из кожи или сухожилия, легко впитывала влагу и растягивалась. Для крепления на лук тетиву на каждом конце завязывали сложным узлом с образованием отдельной петли из прочного и туго скрученного сухожилия. Такой способ крепления препятствовал её износу. Концы тетивы вставлялись в специальные зарубки на костяных рогах лука.

Различные техники вязки тетивы и способ её закрепления на концах рогов лука

Чтобы натянуть тетиву мощного сложносоставного лука, стрелку требовалось приложить силу, эквивалентную 50–75 кг. Это требовало большой мышечной силы и постоянных тренировок. Согласно восточным трактатам о лучной стрельбе, натяжение могло осуществляться одним из трёх способов. Натягивая лук «рывком», стрелок поднимал руки вверх, затем опускал вниз, одновременно разводя в стороны: натяжение лука, наведение на цель и выстрел осуществлялись одним непрерывным движением. При «удержании» лук плавно натягивался, далее следовала пауза для прицеливания и выстрел. «Обманом» лук натягивался наполовину, затем делалась пауза и следовал выстрел «рывком».

Монголы натягивали тетиву при помощи большого пальца. Стрела при этом укладывалась справа от лука, что позволяло избежать травмы предплечья при неосторожном или неумелом обращении с оружием. Кроме того, такой захват не приводил к перенапряжению кисти, что важно при натягивании тугого сложного лука. Для простоты натягивания тетивы на большой палец надевали костяное или роговое кольцо. Спуск тетивы производился маленьким гладким выступом, так называемой «губой кольца». В результате снижалась нагрузка на кисть, а сам выстрел происходил плавно и без рывков.

Различные типы захвата тетивы: 1 – персидский; 2 – европейский; 3 – монгольский

В Западной Европе и на Руси тетиву лука натягивали указательным и безымянным пальцами, а стрелу держали между указательным и средним пальцем. Стрела при этом располагалась слева от лука, поэтому левое предплечье легко травмировалось в случае неосторожного или неумелого обращением с оружием.

Стрелы

Стрелы для лука могли быть тростниковые, камышовые, берёзовые, тополиные, ореховые, ивовые. Из тополя делали тяжёлые стрелы для ближнего боя, из ивы – лёгкие стрелы для стрельбы на предельные дистанции. Тростниковые стрелы имели самую большую дальнобойность, но при этом были наиболее хрупкими и быстро ломались. Чтобы распрямить деревянную заготовку для древка, её нагревали на огне и выравнивали руками. Длина стрелы равнялась расстоянию от плеча до конца среднего пальца или от подмышки до конца среднего пальца, или от локтя до другого локтя, если кулаки упёрты друг в друга. Стрела имела оперение из двух или четырёх перьев, соединённых так, что она слегка подкручивалась в полёте. Для оперенья использовались перья гусей, лебедей, сов и других крупных птиц. Иногда оперенье могли изготавливать из тонких пластин пергамента.

Стрелы и их наконечники различных типов

Наконечники стрел имеют различные размеры и форму. Втульчатые наконечники крепились на древке посредством металлической втулки, черешковые вставлялись в кончик древка посредством тонкого шипа и закреплялись на месте клеем и волокнами сухожилий. Последние значительно преобладали над другими. Стрелы носили в колчане цилиндрической формы, изготавливался из дерева, бересты и кожи. В колчане могло размещаться около 20 стрел. Степные кочевники, как правило, носили стрелы наконечником вверх, так, чтобы лучник на ощупь мог выбрать нужный ему тип стрелы. Чтобы оперенье стрел не мялось в колчане, нижняя его часть делалась более широкой, чем верхняя.

Применение

Составной лук был грозным оружием, способным поражать противника на большом расстоянии. По дальности стрельбы он на треть превосходил простой лук, будучи способен посылать стрелы на расстояние 375 метров и даже далее. Однако дальность эффективной стрельбы композитного лука составляла 175 метров, а прицельная дальность - от 50 до 75 метров. На таком расстоянии стрела пробивала кольчугу. Хорошо тренированный лучник на этом расстоянии может попасть в центр мишени около метра диаметром.

Индо-иранский лучник, XVII век

На большем расстоянии стрельба велась «по площадям» и для «беспокоящего огня», принуждая противника держаться на значительном расстоянии. При увеличении дистанции и стрельбе «по площадям» эффективность обстрела уменьшалась. При проведении постановочных экспериментов опытный лучник на расстоянии 90–270 метров безошибочно попадал в мишень 45 метров по фронту и 18 метров в глубину, имитирующую отряд. На дистанции 300 метров и далее процент попадания падал в два раза.

Изучение источников показывает, что при стрельбе по скоплениям живой силы противника конные лучники стреляли с большой дистанции залпом, посылая стрелы с большой частотой, почти не целясь. Дождь стрел, сыпавшийся с неба, производил сильный психологический эффект на противника и наносил ему значительные потери. Поддерживая высокий темп стрельбы в течение какого-то времени, противника стремились принудить контратаковать на невыгодной для него позиции, или отступить.

Турецкий лучник на миниатюре XVII века

Индивидуальная выучка лучников была весьма высока. Профессиональные лучники умели стрелять сидя в седле, стоя на ногах и на корточках. Они умели перебрасывать стрелу через крепостную стену и подпускать её под поднятые щиты. При нормальном темпе лучник должен был выпустить 12 выстрелов в минуту, а при необходимости и вдвое больше. Ожидалось, что хорошо обученный всадник, скача галопом, должен уметь выпустить пять стрел при сокращении дистанции с противником с 30 до 5 метров. Для поддержания высокого темпа стрельбы стрелы он удерживал наготове в левой руке.

Литература:

• Горелик М. В. Оружие Древнего Востока (IV тыс. до н.э. – IV в. до н.э.). М.: Наука, 1993. – 349 с.
• Литвинский Б. А. Храм Окса в Бактрии (Южный Таджикистан) в 3 т. Т. 2: Бактрийское вооружение в Древневосточном и греческом контексте. М.: Восточная литература, 2001. – 528 с.
• Медведев А. Ф. Ручное метательное оружие (лук и стрелы, самострел) VIII – XIV вв. М.: Наука, 1966. – 180 с.
• Никоноров В. П., Худяков Ю. С. Свистящие стрелы Маодуня и «Марсов меч» Аттилы: Военное дело азиатских хунну и европейских гуннов. Спб, 2004. – 320 с.
• Пейн-Голлуэй Р. Книга арбалетов. История средневекового метательного оружия. М., 2007 – 415 с.
• Шокарев Ю. В. История оружия: Луки и арбалеты. – М.: АСТ, 2006. – 176 с.
