Индивидуальные средства защиты органов дыхания бывают. Классификация средств индивидуальной защиты

Все применяемые ), согласно действующим стандартам РФ, относятся к двум основным типам, имеющим принципиальное отличие в своем подходе к обеспечению способа и степени предоставляемой защиты, подразделяясь на:

фильтрующие

изолирующие

Фильтрующие средства индивидуальной защиты органов дыхания

СИЗОД фильтрующего типа - это респираторы. Выбор того или иного респиратора напрямую зависит от степени загрязнения окружающей среды, так как при их использовании рабочий дышит окружающим воздухом, но только после его очистки фильтрами.

Возможности фильтров ограничены, поэтому респираторы также имеют свои ограничения по возможности их использования в тех или иных конкретных условиях.

Фильтрующие респираторы могут быть:

противогазными,

противоаэрозольными,

комбинированными

Могут иметь разные лицевые части — четвертьмаски, полумаски, полнолицевые маски, шлемы и капюшоны.

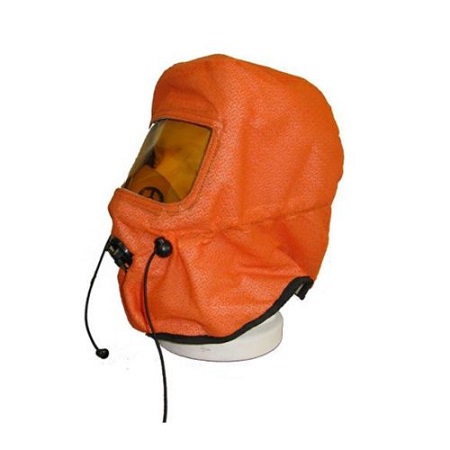

Шлемы и капюшоны не обеспечивают плотное прилегание к лицу защитной маски, поэтому их применяют, когда воздух очищается в фильтре, вынесенном в отдельную конструкцию, и потом принудительно подается в защитное устройство. Это нужно для того, чтобы при вдохе из-за пониженного давления под лицевой частью не произошло просачивание не отфильтрованного окружающего воздуха через зазоры между лицевой частью респиратора и лицом.

Четвертьмаски, полумаски и полнолицевые маски могут обеспечить плотное прилегание к лицу, поэтому применяются без принудительной подачи воздуха, что делает их конструкцию легкой, удобной и наиболее доступной для массового использования. Респираторы - доступное и достаточное средство индивидуальной защиты органов дыхания для большинства производственных процессов.

Изолирующие средства индивидуальной защиты органов дыхания

СИЗОД изолирующего типа не используют окружающий воздух для обеспечения дыхания человека в экстремальной ситуации, в этом и заключается их принципиальное отличие от респираторов.

Данные средства защиты должны обеспечить человеку возможность дышать воздухом, не связанным напрямую с окружающей средой. В зависимости от способа обеспечения такой возможности они подразделяются на:

автономные дыхательные аппараты, которые уже содержат в своей конструкции некоторый запас воздуха, позволяющий поддерживать функцию дыхания в течение ограниченного времени в самых сложных условиях;

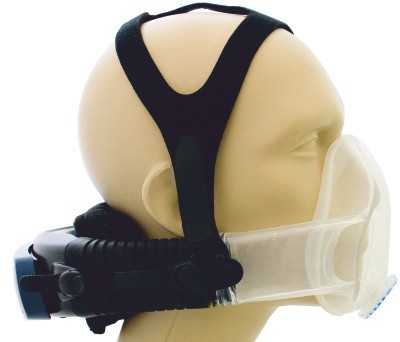

шланговые респираторы, в которые воздух поступает по шлангу из внешнего источника.

Изолирующие шланговые респираторы

Изолирующие шланговые респираторы могут использовать для дыхания воздух, сжатый компрессором до высокого давления, подача которого осуществляется непрерывно, либо по потребности или по потребности под давлением:

При непрерывной подаче воздух подаётся под лицевую часть с постоянным расходом, не зависимо от его потребления. Защитные свойства респираторов с заданным расходом воздуха зависят от того, насколько плотно лицевая часть прилегает к лицу.

При подаче воздуха по потребности, при вдохе давление под маской снижается, становясь ниже атмосферного, что открывает клапан подачи воздуха. Но из-за перепада давления под маску через зазоры может просочиться загрязнённый воздух, поэтому у таких респираторов невысокая ожидаемая степень защиты.

При подаче воздуха по потребности под давлением, воздух выпускается из маски наружу тогда, когда избыточное давление в маске превышает заданную величину. При этом подача воздуха под маску происходит не тогда, когда давление там становится ниже атмосферного, а когда его значение ниже некоторой заданной величины избыточного давления. Поэтому у таких респираторов давление под маской всегда выше, чем снаружи. Данное условие не позволяет загрязнённому воздуху просачиваться под маску, поэтому у таких респираторов высокая ожидаемая степень защиты.

При использовании изолирующих шланговых респираторов нужно заранее предусмотреть возможность безопасного выхода рабочих из загрязнённого места при перебоях в подаче воздуха. Для этого может использоваться шланговый респиратор в сочетании с маленьким дыхательным аппаратом, запаса воздуха в котором достаточно для подобного маневра.

Для работы шланговых респираторов необходим мощный компрессор, иногда для подачи воздуха может использоваться воздуходувка с ручным приводом или электроприводом. Порой в таких устройствах используют не сжатый воздух, который может поступать под маску за счёт разрежения, создаваемого рабочим при вдохе, но такой респиратор наименее надежен.

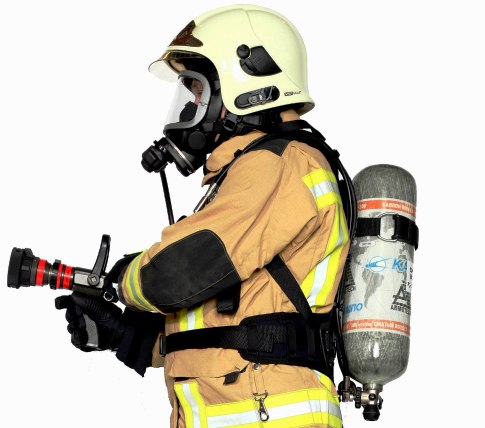

Автономные дыхательные аппараты

Автономные дыхательные аппараты (ДА) бывают с открытым и с закрытым контуром. В дыхательных аппаратах с открытым контуром выдохнутый воздух выпускается в атмосферу, а вместо него используется новый. В аппаратах с закрытым контуром выдохнутый воздух очищается и обогащается кислородом, после чего используется для дыхания повторно. Первые - проще, а вторые - меньше весом и имеют больше срок службы.

Дыхательные аппараты с открытым контуром для снабжения воздухом имеют определенный запас его в баллонах. Подача воздуха под маску может быть по потребности, или по потребности под давлением. В последнем случае, как и у шлангового респиратора, степень защиты респиратора заметно выше.

Дыхательные аппараты с закрытым контуром для очистки выдохнутого воздуха от углекислого газа используют химические вещества, которые его поглощают. Для обогащения воздуха кислородом может использоваться химически связанный кислород, который выделяется из специального химического вещества под воздействием влажного выдохнутого воздуха или имеется баллон со сжатым кислородом. При работе в условиях высоких температур, например, в глубоких шахтах, может использоваться запас сжиженного кислорода.

Респираторы различной конструкции обладают разной степенью защиты, поэтому важно учитывать этот факт для грамотного выбора типа средства индивидуальной защиты. Для этого все респираторы сертифицируются, чтобы обеспечить их качество и должное использование соразмерно конкретным условиям, что регламентируется нормативными документами.

К промышленным СИЗОД относятся различные устройства и приспособления, обеспечивающие защиту человека от опасных и вредных веществ, содержащихся в воздухе рабочей зоны, а также от недостатка в нем кислорода .

По принципу действия СИЗОД делят на две группы:

- фильтрующие - респираторы и противогазы, при применении которых вдыхаемый человеком окружающий воздух очищается от вредных примесей с помощью фильтров или сорбентов, входя-щих в комплект СИЗОД. Обеспечивающие защиту в услови-ях достаточного содержания свободного кислорода в воздухе (не менее 18%) и ограниченного содержания вредных ве-ществ;

- изолирующие - шланговые и автономные дыхательные аппа-раты с помощью которых органы дыхания человека изолируются от окружающей среды, а воздух для дыхания поступает из чистой зоны или из источника дыхательной смеси, являющегося составной частью аппарата. Обеспечивающие защиту в услови-ях недостаточного содержания кислорода и неограниченного содержания вредных веществ.

Шланговые СИЗОД в зависимости от способа подачи воздуха в лицевую часть делятся на два вида:

а) самовсасывающие шланговые аппараты, в которых воздух для дыхания поступает по шлангу из чистой зоны за счет дыха-тельных усилий, предпринимаемых самим человеком;

б) шланговые аппараты с принудительной подачей чистого воздуха в лицевую часть с помощью воздуходувок, вентилято-ров или компрессорного воздуха после его предварительной очистки.

В зависимости от назначения СИЗОД в соответствии с ГОСТ 12.4.034 — 85 делят на противогазовые (ФГ), предназначенные для защиты от паро- и газообразных веществ; противопылевые (ФП) - для защиты от различных аэрозолей (дымы, туманы, пыли); и газо-пылезащитные (ФГП) - для применения в условиях одновременного содержания в воздухе газов, паров и аэрозолей различных веществ.

5 группа - плохо сорбируемые и химически инертные при обычных условиях газы. Инертные газы, легкие предель-ные углеводороды, смесь природных газов (метан , этан и др.).

Следует отметить, что для защиты органов дыхания от вредных веществ 5-й группы в больших концентрациях при недостатке кислорода применяют только изолирующие СИЗОД.

В соответствии с данной классификациейСИЗОД могут быть представлены в виде нескольких групп:

Противоаэрозольные 1 степени защиты с полумаской:

"Лепесток-200"; респиратор "Астра"

Противоаэрозольные 2-й степени защиты с полумас-кой: "Лепесток-5" (ШБ-1, "Лепесток"); противопылевой рес-пиратор У-2К (ФА-31, У-2К)

Противогазовые 1 степени защиты со шлем маской:

промышленные противогазы с коробками большого габарита марок А, В, Г, КД, СО и другие без аэрозольного фильтра (ФГ-13.А, Г, КД, СО и др.)

Противогазовые 2-й степени защиты с полумаской:

противогазовый респиратор РПГ-67 с патронами марок А, В, Г, КД(ФГ-31,А, В, Г, КД)

Универсальные 1 степени защиты со шлем маской:

промышленный противогаз с коробками большого габарита А, В, Г, КД, и другие с аэрозольными фильтрами (ФУ-13А, В, Г, КД и т. д.)

Универсальные 2-й степени защиты с полумаской: универсальный респиратор РУ-60М с патронами марок А, В, Г, КД (ФУ-З1, А, В, Г, КД).

Респираторы подразделяют на три группы: противопылевые, противогазовые и универсальные

Противоаэрозольные респираторы по конструкции делят на два типа:

1. Патронные, состоящие из лицевой части - полумас-ки, изолирующей органы дыхания от загрязненной атмосфе-ры, и фильтрующей части - патрона ("Астра-2", Ф-62Ш);

2. Беспатронные - фильтрующие полумаски, филь-трующий элемент которых одновременно служит лицевой частью (ШБ-1, "Лепесток",У-2К, РП-К).

По способу вентиляции подмасочного пространства респираторы делят на:

1. Бесклапанные - ШБ-1, "Лепесток";

2. Клапанные - У-2К, РП-К.

Рис. 4 а - противопылевой респиратор «Снежок»; б - устройство; 1 - фильтр, 2 - клапан вдоха, 3 - каркас, 4 - резиновое оголовье с крышкой клапана выдоха; в - респиратор противогазовый РПГ - 67.

По условиям эксплуатации различают респираторы од-норазового и многоразового использования. В респираторах многоразового использования предусмотрена возможность за-мены фильтров или их регенерации, стряхиванием или про-дувкой фильтра чистым воздухом для удаления осевшей на нем пыли.

Следует учитывать, что качество противоаэрозольных респираторов характеризуется комплексом показателей, среди которых наиболее важными являются коэффициент защиты и начальное сопротивление вдоху по ГОСТ 12.4.166-85.

Противогазовые и универсальные респираторы приме-няются для защиты органов дыхания человека от вредных па-рообразных веществ, концентрация которых в воздухе не пре-вышает ПДК более чем в 10-15 раз. В отличие от противога-зовых респираторов, патроны универсальных респираторов снабжаются противоаэрозольными фильтрами. Поэтому уни-версальные респираторы применяются в тех случаях, когда в воздухе рабочей зоны одновременно присутствуют парообраз-ные вещества и аэрозоли.

Принцип действия противогазовых и универсальных респираторов основан на очищении вдыхаемого воздуха в патроне специальными веществами сорбентами, в качестве которых используются активированные угли, катализаторы и другие поглотители.

Фильтрующие противогазовые респираторы РПГ-67 должны применяться при объемной доле свободного кисло-рода не менее 18% и суммарной концентрации вредных ве-ществ, превышающей предельно-допустимые концентрации (ПДК) не более чем в 15 раз.

Фильтрующие средства защиты обеспечивают очищение наружного воздуха от содержащихся в нем вредных примесей, которые затем поступаютк органам дыхания. Выдыхаемый воздух удаляется наружу.

Широкое распространение получили фильтрующие средства защиты органов дыхания как наиболее доступные, простые и надежные в эксплуатации, не ограничивающие ра-ботающему свободу перемещения.

Фильтрующие средства защиты всех типов и марок за-прещается использовать при неизвестном составе загрязняю-щих воздух вредных примесей, а также при наличии в воздухе низкокипящих и плохо сорбирующихся органических ве-ществ, например, метана, этана, бутана, этилена, ацетилена.

Респираторы фильтрующие представляет собой облегченное средство защиты органов дыхания от вредных газов, паров, аэрозолей. Очистка вдыхаемого воздуха от вредных паро-газообразных примесей осуществляется в нем за счет физико-химических процессов (адсорбции, химосорбции и катализа), а от аэро-зольных примесей - фильтрацией через волокнистые мате-риалы.

По конструктивному оформлению респираторы подраз-деляются на два типа: респираторы с полумасками и сменны-ми фильтрующими элементами и респираторы в виде филь-трующих полумасок. В респираторах со сменными филь-трующими элементами очистка вдыхаемого воздуха от вред-ных веществ осуществляется в фильтрующих патронах, присоединенных к полумаске.

В респираторах в виде фильтрующих полумасок вдыхаемый воздух очищается от содержанияв нем вредных приме-сей самим материалом полумаски. Респи-раторы крепятся на лице с помощью резиновых или хлопча-тобумажных тесемокоголовья.

Респиратор фильтрующий универсальный РУ-60М и РУ-60МУ (ГОСТ 17269-71), защищают от вредных примесей, присутствующих в воздухе одновременно в виде паров, газов и аэрозолей. Респираторы используются при концентрации паро- газообразных веществ в воздухе не более 10-15 значений ПДК при выполнении работ различной тя-жести. Не рекомендуется применять респираторы для защиты от высокотоксичных веществ типа синильной кислоты , мы-шьяковистого водорода и фосфористого водорода, тетраэтил-свинца и веществ, которые в паро- газообразном состоянии могут проникать через кожу. Респираторы РУ-60МУ - со сменным противоаэрозольным фильтром выпускают двух модификаций. Фильтрующие патроны респираторов специа-лизированы по назначению в зависимости от физико-химических и токсических свойств вредных примесей.

Рис. 5 Принципиальные конструктивные особенности различных типов СИЗОД:

а — фильтрующая полумаска; б — патронный респиратор; в — респиратор с принудительной фильтрацией; г — противогаз; д — шланговый аппарат от пневмосети; е — шланговый аппарат от компрессорной линии; ж — автономный дыхательный аппарат; 1 — полумаска; 2 — клапан вдоха; 3 — фильтрующий патрон; 4 — клапан выдоха; 5 — шланг; 6 — ремень; 7 — нагнетатель воздуха; 8 — регулятор расхода воздуха; 9 — фильтр для очистки компрессорного воздуха.

Фильтрующие противогазовые и газопылезащитные СИЗОД предназначены для защиты че-ловека от различных вредных веществ, присутствующих в воз-духе в виде паров и газов, а газо-пылезащитные — для одно-временной защиты от аэрозолей, паров и газов. Основной конструкцией этих СИЗОД является фильтрующий элемент, способный поглощать в первом случае парогазообразные ве-щества, а во втором — газы и аэродисперсные примеси.

В газо-пылезащитных респираторах в состав филь-трующего элемента входит также и противоаэрозольный фильтр. Снижение концентрации газов и паров осуществляет-сяза счет различных физико-химических процессов: адсорб-ции , хемосорбции, катализа идр. происходящих в фильтрую-щем элементе.

В последние годы наряду с использованием активиро-ванного угля появилась возможность использования в ка-честве хемосорбентов синтетических ионообменных смол (ионитов). Они обладают высокой сорбционной емкостью и многие из них обладают способностью изменять свой цвет по мере поглощения газов, что позволяет визуально контролиро-вать степень отработки сорбента.

Промышленные фильтрующие противогазы предназначены для защиты органов дыхания, лица и глаз человека от химических активных аэрозолей любой дис-персности (пыль, окислы и соли щелочных металлов, ан-гидриды сильных кислот и др.) и парогазовоздушных смесей и органических веществ, ядохимикатов, ртуть и ртутьсодержащих веществ, кислые и основные газы, галогены, окись иода, фосфины и другие). Противогазы применяют при объемной доле свободного кислорода в воздухе не менее 18% и суммарной объемной доле паро- и газообразных вредных примесей не более 0,5%, за исключением фосфористого и мышьяковистого водорода. Объемная доля фосфористого во-дорода в воздухе не должна превышать 0,3%.

Противогаз не оказывает вредного воздействия на орга-низм рабочего при ежедневном использовании его для защи-ты дыхания в течение всей рабочей смены на протяжении многих лет. Противогазы выпускаются следующих марок: А,В, Г, КД, с фильтром и без фильтра, КДФ с фильтром, М и СО без фильтра.

Противогаз состоит из лицевой части и противогазовой коробки. Для хранения, ношения и удобства пользования в ком-плект противогаза входит противогазовая сумка. Лицевая часть защищает лицо и глаза от воздействия вредных компонентов воздушной среды и обеспечивает поступление в органы дыха-ния очищенного воздуха. Она представляет собой шлем маску, изготовленную из эластичной резины. В корпус шлем маски вмонтированы очки и клапанное устройство с клапа-нами вдоха и выдоха, при помощи которых происходит разде-ление в потоках вдыхаемого и выдыхаемого воздуха. На внут-ренней поверхности шлем маски отформованы обтекатели Для предотвращения запотевания очковых стекол. Выпуска-ются шлем маски 5 размеров (0, 1, 2, 3, 4). Размер обозначен на подбородочной части.

Фильтрующая коробка служит для очистки вдыхаемого воздуха от содержащихся в нем вредных веществ. Удаление газов и паров осуществляется за счет физико-химических процессов (адсорбция, хемосорбция, катализ), происходящих в коробке. Коробка заполняется зерненными поглотителями шихтой), в качестве которых используются активные угли, катализаторы и различные поглотители. Очистка воздуха oт аэрозолей (пыли, дыма, тумана) осуществляется посредством фильтрации. Противогазовые коробки специализированы по назначению.

Специализация коробки характеризуется ее маркировкой, внешними отличительными признаками которой являются буквенные обозначения и цвет окраски. На противогазовых коробках дается маркировка по дате их изготовления, для некоторых марок (М, СО) указывается вес коробок в граммах, полученный при их снаряжении. Промышленностью изготавливаются противогазовые коробки трех типов, которые при одинаковом внешнем виде и размерах отличаются кон-структивными особенностями и защитно-эксплуатационными показателями.

Противогазовые коробки безаэрозольного фильтра, мар-кируемые только буквами А, В, Е, Г, КД, СО, М соответ-ствующими определенной марке коробки, обладают повы-шенной защитной мощностью по паро- газообразным вред-ным веществам. Противогазовые коробки безаэрозольного фильтра с индексом "8" имеют меньшее время защитного дей-ствия и более низкое сопротивление дыханию, не превы-шающие 8 мм вод. ст.

Противогазами с коробками такого ти-па наиболее целесообразно пользоваться в тех случаях, когда концентрация вредных веществ в воздухе не слишком высока. Время защитного действия противогазовых коробок в реаль-ных условиях эксплуатации может колебаться в широких пре-делах и зависит от многих факторов: концентрации вредных веществ, температуры и влажности воздуха, объемной легочной вентиляции, физического состояния носителя и других.

Фильтрующие самоспасатели - это противогазы одно-разового действия, которые защищают органы дыхания рабо-чих от окиси углерода, пыли, дыма, образующихся во время пожара и аварий. Воздух с примесью окиси углерода и дыма проходит через фильтрующийся патрон, очищенный воздух через клапан вдоха поступает в дыхательные пути.

Фильтрующие самоспасатели применяются в атмосфере , содержащей не менее 17% по объему кислорода и не более 1% по объему окиси углерода . Самоспасатель не имеет лице-вой части. Соединение фильтрующего патрона с органами дыхания осуществляется при помощи загубника. Возможность попадания очищенного воздуха через нос предотвращается с помощью носового зажима. Для защиты глаз от дыма само-спасатель комплектуется очками. В настоящее время исполь-зуются самоспасатели СПП-2 и СПП-4.

Изолирующие средства защиты органов дыхания СИЗОД предназначены для защиты ор-ганов дыхания человека в атмосфере с недостаточным содер-жанием кислорода и неограниченным содержанием вредных веществ с любыми физико-химическими свойствами.

По конструкции изолирующие СИЗОД разделяют на следующие типы:

Шланговые (ИШ), обеспечивающие подачу воздуха, пригодного для дыхания из чистой зоны (всасывающие, на-гнетающие);

Автономные (ИА), обеспечивающие подачу дыха-тельной смеси из индивидуального источника воздухоснабжения, которые в зависимости от схемы дыхания разделяют-ся на три вида:

1) с открытой схемой дыхания (когда выдыхаемый воз-дух выбрасывается в окружающую атмосферу);

2) с закрытой схемой дыхания (когда углекислота и па-ры воды поглощаются специальным поглотителем);

3) с маятниковой схемой дыхания (когда объем вдыхае-мой смеси поддерживается за счет регенерации вы-дыхаемого воздуха и в процессе работы не меняется).

Рис. 6 а - Шланговый аппарат ПШ - 1; б - ПШ - 2; 1 - электровоздуходувка; 2 - шланг; 3 - шлем-маска; 4 - спасательный пояс; 5 - гофрированная трубка.

Противогаз шланговый ПШ-1 (ТУ-6-16.2053.76) используется при выполнении ра-бот по очистке различных емкостей для хранения химических веществ (цистерны, баки, котлы), при ремонтных работах в колодцах, подвальных помещениях, где могут скапливаться различные токсичные вещества тяжелее воздуха.

По способу подачи воздуха для дыхания шланговые противогазы делятся на безнапорные, с принудительной по-дачей воздуха с помощью воздуходувки и линейные, рабо-тающие от линии сжатого воздуха.

Пневмомаска ЛИЗ - 5 (ТУ 95. 7074-74) применяется для защиты органов дыхания от радиоактивных и дру-гих вредных паров, газов и аэрозолей.

Состоит из маски, переднего воздуховода и шапочки. Имеет смотровое окно из оргстекла и удерживается на голове при помощи шапочки и обтюратора.

Применяется при кратковременной работе в ремонтной зоне радиоактивных лабораторий, осмотре оборудования, за-грязненного радиоактивными веществами.

Сопротивление дыханию на вдохе и выдохе отсутствует. Количество подаваемого воздуха, л/мин - 160-200. Длина шланга не ограничена. Масса, не более 0,55 кг.

Рис. 7. Пневмомаска ЛИЗ-5

Пневмoшлeм ЛИЗ-З ТУ 95.7074 - 74 изготавливается из поливинилхлоридного пластиката. Соединяют детали пневмошлема с помощью высокочастотной сварки. В верхнюю часть шлема вварено полусферическое смотровое окно из оргстекла. Чистый воздух для дыхания и вентиляции подшлемного пространства в количестве 200—350 л/мин подают от пневмолинии или переносного -вентилятора по резиновому шлангу через штуцер со стороны спины. Поток воздуха, омывая смотровое окно, проходит по подшлемному пространству сверху вниз и выходит наружу через боковые щели.

Рис. 8 а - пневмошлем ЛИЗ - 4; б - пневмокуртка ПК - 1.

Сотрудники предприятий различных отраслей промышленности, коммунального хозяйства, строительства и других сфер деятельности часто вынуждены работать в условиях повышенного содержания в воздухе вредных газов, паров, аэрозолей и пыли, которые при попадании в организм негативно сказываются на состоянии здоровья. Важно найти поставщика качественной продукции, способной обеспечить полноценную фильтрацию воздуха.

«Восток-Сервис» предлагает широкий ассортимент респираторов для защиты органов дыхания от различных видов загрязнений!

Строительные респираторы, защитные фильтрующие маски и полумаски не допустят попадания в организм человека вредоносных газов и химических соединений, ядов, а биологических загрязнителей и примесей других типов: металлических (железных, свинцовых, стальных, чугунных, медных и т.д.), минеральных (наждачных, угольных, стеклянных, цементных, известковых; элементов удобрений и пигментов и т.д.), растительных (хлопковых, пеньковых, древесных, мучных, табачных, сахарных т.д.), животных (роговых, шерстяных, костных, пуховых т.д.)

Ассортимент респираторов

Противоаэрозольные. Защищают от вредных веществ, содержащихся в атмосфере в виде дыма, пыли или тумана. Используются на строительных площадках, в шахтах и других объектах с высокой степенью запыленности.

Противогазовые. Ограждают от загрязнителей, находящихся в газообразном состоянии. Применяются на объектах химической промышленности, в мастерских и т. д. Изделия для защиты от группы рисков маркируются несколькими цветами. Цвет зависит от того, против чего СИЗ применяется: коричневый — от органических газов и паров, которые закипают при температуре выше +65°С, серый — от неорганических, помимо оксида углерода, желтый — от кислых, зеленый — от аммиака и его производных.

Противогазоаэрозольные. Оснащаются двумя фильтрами и защищают как от газообразных, так и от распыленных веществ. Используются в местах, где воздух одновременно и запылен, и загрязнен химически, например, в автомастерских. Комбинированные респираторы имеют многоцветную окраску: белая полоса означает наличие противоаэрозольного фильтра, а одна или несколько цветных — противогазового.

Как работает?

Респиратор представляет собой многослойную фильтрующую полумаску с клапаном выдоха или без него, с носовым зажимом и оголовьем из двух фиксирующих эластичных лент. Принцип действия зависит от конструкции. Модели первого вида защищают работников при помощи фильтра электростатического действия, который притягивает частицы аэрозолей, а модели второго и третьего — с помощью угольного, который обладает сорбирующими свойствами, защищает от органических испарений, озона, кислот, щелочей и проч. Варианты СИЗОД с клапаном выдоха создают комфортные условия труда: дышать в них легче благодаря тому, что в маске не накапливается конденсат.

Как правильно выбрать респиратор?

Средства Индивидуальной Защиты Органов Дыхания (СИЗОД)

К СИЗД относят противогазы, респираторы, изолирующие дыхательные аппараты, комплект дополнительного патрона, гопколитовый патрон.

По принципу защитного действия СИЗОД подразделяются на фильтрующие и изолирующие.

Средства защиты органов дыхания: СИЗОД фильтрующего действия – это противогазы и респираторы. Они находят широкое применение как наиболее доступные, простые и надежные в эксплуатации. В соответствии с ГОСТ фильтрующие СИЗОД обозначаются буквой "Ф"

СИЗОД изолирующего типа способны обеспечивать органы дыхания человека необходимым количеством свежего воздуха независимо от состава окружающей атмосферы.

К ним относят:

– автономные дыхательные аппараты, обеспечивающие органы дыхания человека дыхательной смесью из баллонов со сжатым воздухом или сжатым кислородом, либо за счет регенерации кислорода с помощью кислородсодержащих продуктов;

– шланговые дыхательные аппараты, с помощью которых чистый воздух подается к органам дыхания по шлангу от воздуходувок или компрессорных магистралей.

В соответствии с ГОСТ изолирующие средства защиты органов дыхания обозначаются буквой "И".

Гражданские СИЗОД.

Противогазы ГП-5 и ГП-7 предназначены для защиты органов дыхания, глаз и лица человека от отравляющих веществ, радиоактивной пыли, биологических аэрозолей и других вредных примесей.

Противогаз ГП-5.

ГП-5 входят:

– фильтрующе-поглощающая коробка малых габаритных размеров;

– лицевая часть;

– не запотевающие пленки;

– утеплительные манжеты (доукомплектовываются в зимнее время).

Шлем-маска противогаза изготовляется пяти ростов (0;1;2;3;4) .

Определение требуемого роста лицевой части осуществляется по результатам замера сантиметровой лентой вертикального обхвата головы, который определяется путем измерения головы по замкнутой линии, проходящей через макушку, щеки и подбородок. Результаты измерений округляют до 0,5 см: Масса противогаза в комплекте составляет около 1 кг. Для предупреждения обледенения стекол очков, на них надевают утеплительные манжеты со вторым стеклом.

Противогаз ГП-7.

В состав комплекта противогаза ГП-7 входят:

– лицевая часть;

– фильтрующе-поглощающая коробка;

– полиэтиленовый мешок;

– не запотевающие пленки;

– утеплительные манжеты (доукомплектовываются в зимнее время) ;

– специальная крышка для фляги; – вкладыши.

Лицевая часть бывает трех ростов (1;2;3) . Для подбора лицевой части необходимо определить замер вертикального (замкнутая линия, проходящая через макушку, щеки и подбородок) и горизонтального (замкнутая линия, проходящая через лоб, виски и затылок) обхвата головы. Результаты округляют до 0,5 см. Масса противогаза без сумки около 900 г (фильтрующая часть – 250 г, лицевая часть – 600 г).

Сопротивление дыханию на вдохе при скорости постоянного потока воздуха 30 л/мин составляет не более 16 мм водяного столба, а при 250л/мин – не более 200 мм водяного столба.

Принципы защитного действия у ГП-5 и ГП-7 схожи и осуществляются за счет абсорбции, хемосорбции и катализа, а поглощение дымов и туманов (аэрозолей) – путем фильтрации. Вместе с тем, ГП-7 имеет ряд существенных преимуществ, как по эксплутационным, так и по физиологическим показателям. Например, уменьшено сопротивление фильтрующе-поглощающей коробки, что облегчает дыхание. Затем, “независимый” обтюратор обеспечивает более надежную герметизацию и в тоже время уменьшает давление на голову и позволяет увеличить время пребывания в противогазе. Благодаря этому ГП-7 могут пользоваться люди старше 60 лет, а также больные люди с легочными и сердечно-сосудистыми заболеваниями. Наличие у противогаза ГП-7

переговорного устройства обеспечивает четкое понимание передаваемой речи, что значительно облегчает пользование средствами связи.

В народном хозяйстве используется множество химических соединений. Многие из них вредны для здоровья людей. В случае аварии на производстве или транспорте они могут быть разлиты или выброшены в атмосферу.

С целью расширения возможностей противогазов по защите от СДЯВ для них введены дополнительные патроны (ДПГ-1; ДПГ-3) .

ДПГ-3 в комплекте с противогазом защищает от аммиака, хлора, диметиламина, нитробензола, сероводорода, сероуглерода, синильной кислоты, тетраэтилсвинца, фенола, фосгена, хлористого водорода, хлористого циана и этилмеркаптана. ДПГ-1, кроме того, защищает еще от двуокиси азота, метана хлористого, окиси углерода и окиси этилена.

В комплект дополнительных патронов входят соединительная трубка и вставка. С лицевой частью противогаза патрон связан с помощью соединительной трубки, для чего на один из концов наворачивается горловина. В дне патрона нарезана внутренняя резьба для присоединения к фильтрующе-поглощающей коробке ГП-5 или ГП-7.

Внутри патрона ДПГ-1 два слоя шихты – специальный поглотитель и гопкалит. В ДПГ-3 – только один слой поглотителя. Чтобы защитить шихты от увлажнения при хранении, горловины должны быть постоянно закрытыми наружная – с навинченным колпачком с прокладкой; внутренняя – с ввернутой заглушкой.

Сопротивление потоку воздуха не более 10 мм водного столба при расходе 30 л/мин. Масса патрона ДПГ-1 не более 500 г; ДПГ-3 – 350 г.

Гопкалитовый патрон - тоже дополнительный патрон к противогазам для защиты от окиси углерода.

По конструкции аналогичен ДПГ-1 и ДПГ-3. Снаряжается он осушителем и собственно гопкалитом. Осушитель представляет собой силикогель, пропитанный хлоридом кальция. Предназначен для защиты гопкалита от влаги, который теряет свои свойства. Гопкалит – это смесь оксида марганца с окисью меди, играет роль катализатора и окисляет окись углерода до двуокиси углерода.

На гопкалитовом патроне указывается его вес. При увеличении веса, за поглощения влаги на 20 г и более патроном пользоваться нельзя. Время защитного действия патрона при относительной влажности воздуха 80% около двух часов. При температуре, близкой к –15С и ниже почти прекращается. Масса патрона составляет 750 – 800 г.

Детские противогазы.

В настоящее время существует пять видов детских противогазов. Для детей

младшего возраста (начиная с 1,5 лет) – противогаз ДП-6 (детский противогаз, тип 6) .

В настоящий момент эти противогазы уже не выпускаются, но хранятся на складах и имеются в школах. Более распространен ПДФ-7 (противогаз детский фильтрующий, тип 7) .

Предназначен для детей, как младшего, так и старшего возрастов. Отличается от ДП-6 тем, что укомплектован фильтрующе-поглощающей коробкой от взрослого противогаза ГП-5. В качестве лицевой части применяют маски МД пяти ростов.

Последние годы промышленность выпускала противогазы ПДФ-Д и ПДФ-Ш (противогаз детский фильтрующий, дошкольный или школьный). Они имеют одинаковую фильтрующе-поглощающую коробку ГП-5 и различаются лишь лицевыми частями. Так ПДФ-Д оснащается масками МД-3 (маска детская, тип 3) четырех ростов (1,2,3,4).

ПДФ-Д предназначен для детей от полутора до семи лет, ПДФ-Ш для детей от 7 до 17 лет. В качестве лицевой части используются маски МД-3 3 и 4 ростов.

На сегодняшний день наиболее совершенными моделями являются ПДФ-2Д и ПДФ-2Ш для детей дошкольных и школьных возрастов. В комплект входят: фильтрующе-поглощающая коробка ГП-7К, лицевая часть МД-4, коробка не запотевающими пленками и сумка. Масса комплекта: дошкольного – не более 750 г; школьного – не более 850 г.

Фильтрующе-поглощающая коробка по конструкции аналогична коробке ГП-5, но имеет уменьшение сопротивления вдоху. Также изменена лицевая часть, – это позволяет упростить подбор противогаза и увеличить время пребывания детей в средствах защиты.

Респираторы.

Респираторы представляют собой облегченные средства защиты органов дыхания от вредных газов паров, аэрозолей и пыли. Широкое распространение они получили на шахтах, на рудниках, на химически вредных и запыленных предприятиях, при работе с удобрениями и ядохимикатами в сельском хозяйстве. Ими пользуются на АЭС, окалины на металлургических предприятиях, при покрасочных, погрузочных, разгрузочных работах.

Очистка вдыхаемого воздуха от вредных примесей осуществляется за счет физико-химических процессов (абсорбции, хемосорбции и катализа) , и от аэрозольных примесей – путем фильтрации через волокнистые материалы.

Респираторы делятся на два типа: первый – это респираторы, у которых полумаска и фильтрующий элемент одновременно служит и лицевой частью; второй очищает вдыхаемый воздух в фильтрующих патронах присоединенных к полумаске.

В качестве фильтров в противопылевых респираторах используют тонковолокнистые фильтрованные материалы.

В зависимости от срока службы респираторы могут быть одноразового потребления (ШБ-1, “Лепесток” , “Кама” , У-2К, Р-2) , которые после обработки не пригодны для дальнейшей эксплуатации. В респираторах многоразового применения предусмотрена замена фильтров.

Респираторы обладают рядом достоинств: малое сопротивление дыханию, малый вес. Это продлевает время нахождения в респираторе и уменьшает давление на лицевую часть. Однако запрещается их применение для защиты от высокотоксичных веществ типа синильной кислоты и др., а также от веществ, которые могут проникнуть в организм через неповрежденную кожу.

Изолирующие вещества.

Изолирующие противогазы в отличие от фильтрующих полностью изолируют органы дыхания от окружающей среды. Дыхание осуществляется за счет запаса кислорода, находящегося в самом противогазе. Изолирующим противогазом пользуются тогда, когда невозможно применить фильтрующий, в частности при недостатке кислорода в окружающей среде, при очень высоких концентрациях ОВ, СДЯВ и других вредных веществ, при работе под водой.

Применять средства индивидуальной защиты органов дыхания (СИЗОД) следует при невозможности обеспечения в нормируемых пределах газового состава воздуха рабочей зо­ны и содержании в нем вредных веществ в количествах, превышающих их предельно допус­тимые концентрации. Если такие средства индивидуальной защиты, как респиратор, проти­вогаз, защитные очки и щитки, каска и др., не указаны в соответствующих отраслевых нор­мах, они могут быть выданы рабочим и служащим руководителями предприятий в зависимо­сти от характера и условий выполняемых работ на срок их проведения или для постоянного пользования до износа.

По принципу действия средства индивидуальной защиты органов дыхания делятся на две группы:

Фильтрующие приспособления (респираторы, противогазы), обеспечиваю­щие очистку вдыхаемого воздуха от вредных веществ с помощью фильтров и сор­бентов;

Изолирующие (шланговые и автономные дыхательные аппараты), обеспечивающие защиту путем изоляции органов дыхания человека от окружающей атмосферы и основанные на подаче чистого воздуха по шлангу либо дыхательной смеси из ин­дивидуального источника (баллона со сжатым воздухом или кислородом либо ре­генеративного патрона, выделяющего кислород при химической реакции).

Для выбора фильтрующих СИЗОД прежде всего необходимо знание преимущественного агрегатного состояния вредных веществ, присутствующих в условиях производства, которое указано в ГН 2.2.5.1313-03 «Химические факторы производственной среды. Предельно допустимые концентрации вредных веществ в воздухе рабочей зоны». В зависимости от агрегатного состояния вредных веществ, от которых необходима защита, фильтрующие СИЗОД в соответствии с ГОСТ 12.4.034-2001 по назначению делятся на три класса:

Противоаэрозольные;

Противогазовые;

Противогазоаэрозольные (комбинированные), т.е. те, которые одновременно обеспечивают защиту и от газов и от аэрозолей.

Таким образом, если в Гигиенических нормах в таблице «Предельно-допустимые концентрации вредных веществ в воздухе рабочей зоны» в столбце «Преимущественное агрегатное состояние» стоит обозначение «а», следует остановиться на противоаэрозольных СИЗОД, если обозначение «п» – на противогазовых СИЗОД, а если обозначение «а+п» – на противогазоаэрозольных (комбинированных) СИЗОД. К противоаэрозольным относятся респираторы следующих марок: ШБ-1 «Лепесток-200», ШБ-1 «Лепесток-40», ШБ-1 «Лепесток-5», «Кама-200», У-2К, Ф-62Ш, РП-Км, «Астра-2», РПА-1, «Снежок-П». К противогазовым - респиратор РПГ-67 (с патронами марок А, В, КД, Г) и комбинированным - РУ-60м, «Снежок-ГП», «Лепесток-Апан» и др.

В соответствии с ГОСТ 12.4.034- 2001 «ССБТ. СИЗОД. Классификация и маркировка» СИЗОД фильтрующие противоаэрозольные в зависимости от конструктивного исполнения делятся на следующие виды:

Фильтрующая лицевая часть;

Изолирующая лицевая часть с заменяемым фильтром;

СИЗОД с принудительной подачей воздуха в зону дыхания.

Выбор конструктивного исполнения СИЗОД осуществляется путем сравнения их защитных показателей с количественным содержанием аэрозолей в воздухе рабочей зоны. Для этого наиболее целесообразно использовать понятие «коэффициент защиты», который обозначает кратность снижения концентрации вредного вещества средством индивидуальной защиты. Например, если реальная концентрация окиси алюминия в воздухе равна 20 мг/м3, а ПДК окиси алюминия равна 1,0 мг/м3, то концентрация, выраженная в ПДК, будет равна (20,0/1,0 = 20) 20 ПДК. Если коэффициент защиты СИЗОД больше концентрации вредного аэрозоля, выраженной в ПДК, то данный вид СИЗОД может применяться для защиты от рассматриваемого вещества, если меньше – то необходимо выбрать другое СИЗОД с большим коэффициентом защиты.

Для каждой степени эффективности установлены следующие коэффициенты проникания через фильтрующую полумаску:

Буквы FF обозначают filter faicepaice (фильтрующая лицевая часть), буква Р обозначает particle (частица) – противоаэрозольный, цифра указывает на степень эффективности.

Исходя из указанных коэффициентов проникания и приведенной выше формулы, коэффициент защиты для каждой степени эффективности будет равен:

FFP1 – низкая эффективность, Кз = 4 (допускается применять до 4 ПДК);

FFP2 – средняя эффективность, Кз = 12 (допускается применять до 12 ПДК);

FFP3 – высокая эффективность, Кз = 50 (допускается применять до 50 ПДК).

Маркировка степени эффективности должна обязательно проставляться на изделии. При отсутствии такой возможности – указывается на этикетке, сопровождающей изделие. Например, респиратор «ШБ-1 Лепесток-200» должен обозначаться FFP3, респиратор «ШБ-1 Лепесток-40» – FFP2, а «ШБ-1 Лепесток- 5» – FFPI.

Таким образом, все импортные и отечественные противоаэрозольные СИЗОД типа фильтрующей полумаски должны иметь маркировку степени эффективности и должны применяться только при указанной кратности превышения ПДК по вредным веществам, находящимся в аэрозольном состоянии. Например, если концентрация вредного аэрозоля в рабочей зоне не превышает 4 ПДК, допускается использование любого респиратора типа фильтрующей полумаски с маркировкой FFPI, прошедшего сертификацию на соответствие указанному стандарту, до 12 ПДК – применяются респираторы FFP2 и до 50 ПДК – респираторы FFP3. При концентрациях вредных аэрозолей, превышающих 50 ПДК, не допускается применение СИЗОД типа фильтрующей полумаски.

Фильтрующие противогазы делятся на защищающие только от газов и защищающие одновременно от газов и аэрозолей. Противогазовые коробки бывают малого и большого габарита (МКП и БК), с аэрозольным фильтром и без него, различных марок в зависимости от их назначения: А, В, Г, КД. Е. СО, БКФ, М.

Изолирующие шланговые средства индивидуальной защиты органов дыхания пред­ставлены шланговыми противогазами (ПШ-1, ПШ-2), пневмополумасками (ПММ-1), шланговыми дыхательными аппаратами (РПМ-62).

СИЗОД выдаются строго в индивидуальное пользование и должны иметь соответст­вующую маркировку для установления их принадлежности в случае многоразового пользо­вания. При выборе СИЗОД определяющими факторами являются следующие:

Характер и уровень загрязнения воздушной среды вредными веществами (наличие газо­вой и паровой фазы, присутствие аэрозолей и их дисперсный состав, концентрация вред­ных веществ);

Микроклиматические условия на рабочем месте (температура и относительная влажность воздуха, наличие теплового излучения и т.д.);

Специфика производственных операций и тяжесть труда; защитные и эксплуатационные свойства, а также конструктивные особенности различных образцов СИЗОД.

Применение фильтрующих респираторов и противогазов разрешается только в атмосфере, содержащей не менее 18 объемных процентов свободного кислорода. Запрещается применение СИЗОД в условиях возможного недостатка свободного кислорода, например, в емкостях, цистернах, колодцах, отсеках, не оборудованных приточно-вытяжной вентиляцией, и в других изолированных помещениях. При работе в указанных местах пользуются только шланговыми дыхательными аппаратами.

В условиях дискомфортного микроклимата (температура воздуха ниже 0°С или выше 28°С, относительная влажность выше 70%, наличие водяного тумана или атмосферных осад­ков, присутствие на рабочем месте источников тепла и т.д.) не следует применять бескла­панные респираторы типа ШБ-1 «Лепесток», «Кама» и др. В этих случаях необходимо поль­зоваться клапанными респираторами со сменными фильтрующими элементами. При ком­фортном микроклимате (температура воздуха около 20°С, относительная влажность менее 70% и т.д.) и легких и средних физических нагрузках, то есть во всех случаях, когда отсутст­вует намокание фильтрующего элемента и обтюратора, целесообразно использовать бескла­панные легкие респираторы типа ШБ-1 «Лепесток» и «Кама».

При наличии только грубодисперсной пыли с частицами диаметром более 2 мкм в кон­центрациях до 200 ПДК более предпочтительны респираторы «Лепесток-5» и «Лепесток-40», отличающиеся наименьшим сопротивлением дыханию.

При выполнении тяжелой физической работы, связанной с интенсивными нагрузками, подъемом и перемещением тяжестей, при неудобных рабочих позах, когда возможно выпа­дение водяного конденсата на фильтре, увлажнение фильтрующего элемента и обтюратора или имеется опасность нарушения герметичности прилегания респиратора к лицу, следует применять СИЗОД с лицевыми частями в виде полумаски, маски или шлем-маски, оснащен­ными клапанами вдоха и выдоха и сменными фильтрующими элементами.

При работе с малолетучими пестицидами следует пользоваться противоаэрозольными (противопылевыми) СИЗОД; при работе с летучими пестицидами - противогазовыми или газопылезащитными респираторами с патронами соответствующих марок (А,В, Г, КД), а при высокой аэрозольной загрязненности (свыше 100 ПДК) более эффективны шланговые СИЗОД или противогазы соответствующих марок.

При работе с высоколетучими пестицидами, например при фумигации помещений, оп­рыскивании растений в теплицах и т.д., лучше применять шланговые изолирующие СИЗОД, а при их отсутствии для выполнения кратковременных операций могут использоваться про­тивогазы или защитные маски с противогазовыми коробками и фильтрами.
